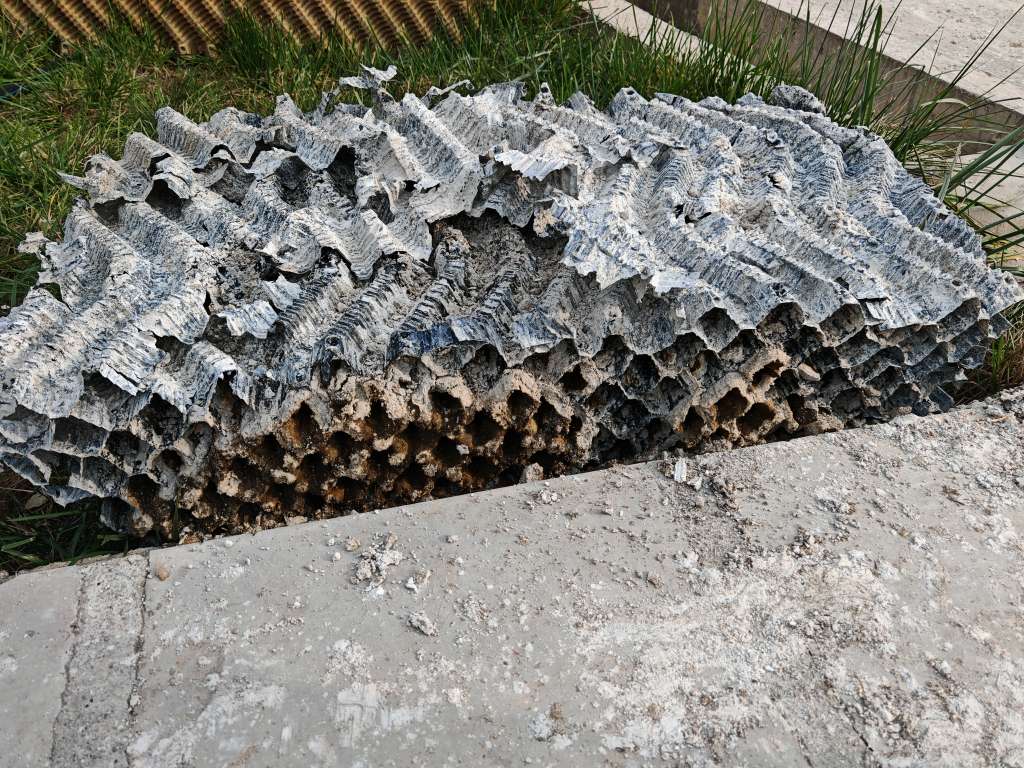

在工业循环水系统的日常运维中，我们往往关注于水泵的能耗、风机的动平衡或者水质的浓缩倍数，却常常忽视了一个潜伏在冷却塔内部的“沉默杀手”——冷却塔填料风化。这并非简单的物理磨损，而是一场涉及高分子材料学、光化学与流体力学的复杂退化过程。当你看到冷却塔出水温度异常升高、飘水率增大，甚至塔底堆积着细碎的塑料残片时，这已经是冷却塔填料风化进入晚期的明显表征。作为行业专家，我必须严肃地指出：冷却塔填料风化不仅是设备老化的自然现象，更是导致整个冷却系统瘫痪的前置信号。如果不加以干预，它将引发能耗飙升、管道堵塞乃至主机停机的连锁灾难。本文将剥离表象，从微观分子层面到宏观系统层面，全方位解构冷却塔填料风化的成因，并提供一套行之有效的根治方案。

一、 本质揭示：什么是真正的冷却塔填料风化？

很多运维人员容易将冷却塔填料风化与机械破碎混为一谈，这是极其危险的认知误区。机械破碎往往是外力撞击或冰冻导致的物理解体，而冷却塔填料风化是指填料材料在环境因素（光、热、水、化学介质）长期作用下，发生的分子结构降解、物理性能劣化的不可逆化学过程。

1.1 微观层面的化学降解

冷却塔填料风化的核心是高分子聚合物的老化。目前主流的冷却塔填料多为改性聚氯乙烯（PVC）或聚丙烯（PP）。这些材料在紫外线（UV）的轰击下，分子链中的氯原子或叔碳原子会被激发，发生断链反应。

• 脱氯化氢反应：对于PVC填料，冷却塔填料风化的初期表现为脱去氯化氢分子，形成共轭双键。这会导致材料颜色由透明或淡黄变为深褐，同时释放出酸性气体，进一步腐蚀周围的金属构件。
• 光氧化反应：空气中的氧气在紫外光催化下，会与填料表面发生反应，引入羰基、羟基等含氧基团。这使得原本疏水的填料表面变得亲水且易吸附灰尘，加速了冷却塔填料风化的进程。

1.2 宏观层面的物理表现

随着冷却塔填料风化的深入，填料的物理性能发生断崖式下跌：

• 脆化与失韧：原本具有一定柔性的填料变得像玻璃一样易碎。用手轻轻一折即可断裂，断面平整无拉伸痕迹。
• 表面粉化：冷却塔填料风化最直观的表现是“起霜”。填料表面出现一层白色的粉末，这是被降解的高分子碎屑。这些粉末随风飘散，不仅污染环境，更是冷却塔填料风化产生的初级污染物。
• 结构坍塌：当支撑骨架因风化而强度降低时，填料层会发生整体塌陷，导致气流短路，冷却效率彻底丧失。

二、 溯源追凶：诱发冷却塔填料风化的四大元凶

理解冷却塔填料风化的成因，是制定预防策略的前提。这绝非单一因素作用的结果，而是“光、温、水、气”四位一体的协同破坏。

2.1 紫外线（UV）辐射：头号杀手

太阳光中的紫外线（波长290-400nm）是引发冷却塔填料风化的最主要能量来源。

• 能量吸收：PVC分子在280nm左右有强吸收峰。吸收能量后的分子处于激发态，极易发生化学键断裂。
• 累积效应：冷却塔填料风化具有显著的累积性。即使是低强度的UV辐射，经过数年的累积，也能穿透填料表层，破坏内部结构。这就是为什么向阳面的填料往往比背阴面风化更严重的原因。
• 阴雨天气的欺骗性：很多人认为阴天紫外线弱，冷却塔填料风化就慢。事实上，云层只能阻挡部分UVB，UVA依然能穿透云层直达填料表面。且高湿度环境会促进光化学反应，使得阴雨天的冷却塔填料风化甚至比晴天更隐蔽、更具破坏性。

2.2 热应力疲劳：温差的酷刑

冷却塔是典型的交变热负荷设备。

• 热胀冷缩：夏季循环水温可达40℃以上，冬季可能降至5℃甚至结冰。填料在反复的膨胀与收缩中产生内应力。
• 应力裂纹：这种反复的应力会在填料的注塑缺口或挂接点处引发微裂纹。随着冷却塔填料风化的进行，材料的抗疲劳性能下降，微裂纹迅速扩展成宏观裂缝，成为进一步老化的突破口。

2.3 水质与化学介质的侵蚀

循环水并非纯净水，它是浓缩了倍率的化学溶液。

• 余氯攻击：为了杀菌，循环水中通常投加次氯酸钠。余氯具有强氧化性，会直接攻击PVC分子链，加速冷却塔填料风化。实验表明，余氯浓度每增加1ppm，填料的老化速度可能加快20%。
• 酸碱腐蚀：如果补充水水质偏酸或偏碱，会破坏填料表面的稳定层。特别是酸性水质，会中和填料中的碱性稳定剂（如碳酸钙），使其失去保护作用，直接暴露在老化环境中。
• 臭氧裂纹：在某些特殊化工环境中，空气中可能含有微量臭氧。臭氧会与填料中的双键反应，导致臭氧裂纹，这是冷却塔填料风化中最致命的脆性破坏形式。

2.4 微生物的生物降解

这是一个常被忽视的因素。

• 生物膜覆盖：藻类和细菌在填料表面形成的生物膜，不仅阻碍热交换，其代谢产生的有机酸（如草酸、柠檬酸）会局部降低pH值，形成“微电池腐蚀”，从生物层面加速冷却塔填料风化。
• 酶解作用：某些特定的真菌能分泌酯酶，直接水解PVC或PP中的酯键，导致材料分子量下降。

三、 灾难链条：冷却塔填料风化引发的系统性崩溃

冷却塔填料风化绝不仅仅是填料本身的报废，它产生的“次生灾害”足以摧毁整个冷却水系统。

3.1 热交换效率的不可逆衰减

这是最直接的后果。

• 水膜分布不均****：冷却塔填料风化导致填料表面亲水性改变，水流无法形成均匀的薄膜，而是汇聚成股流或滴流。气水接触面积大幅减少，冷却效率直线下降。
• 气流短路：风化脱落的碎片堵塞填料间隙，导致塔内风阻不均。气流会寻找阻力最小的路径（短路）通过，未经过充分热交换就排出塔外。
• 数据佐证：根据ASHRAE（美国暖通空调工程师协会）的研究，当冷却塔填料风化程度达到30%时，冷却塔的Merkel数（表征冷却能力的无量纲数）会下降15%-25%。这意味着为了达到同样的冷却效果，风机和水泵必须满负荷甚至超负荷运转。

3.2 “微塑料”污染与管道堵塞

冷却塔填料风化产生的微细颗粒是系统的“血栓”。

• 换热器堵塞：这些微米级的塑料粉末随循环水进入板式换热器或壳管式冷凝器。由于其尺寸小、数量大，极易堵塞微小流道，导致端差增大，甚至引发高压报警。
• 精密阀门卡死：对于数据中心或半导体工厂使用的精密调节阀，冷却塔填料风化产生的粉末会卡在阀芯与阀座之间，导致阀门动作失灵，流量控制失效。
• 环保合规风险：随着环保法规对“微塑料”排放的限制日益严格，冷却塔填料风化产生的飘水可能导致企业面临巨额罚款。

3.3 结构安全与经济损失

• 承载力下降：严重的冷却塔填料风化会削弱填料支撑梁的结构强度。在强风或积雪荷载下，可能引发填料层整体垮塌，甚至砸坏下方的风机或布水管。
• 维修成本激增：相比于定期的预防性维护，处理冷却塔填料风化引发的系统性故障成本极高。不仅需要更换全部填料，还需清洗整个管网、修复被磨损的水泵，停产损失更是难以估量。

四、 诊断与评估：如何精准识别冷却塔填料风化程度？

防患于未然的关键在于早期发现。我们需要建立一套科学的冷却塔填料风化评估体系。

4.1 感官诊断法（快速筛查）

• 看颜色：新填料通常为透明或乳白色。若填料普遍发黄、发褐，甚至出现斑驳的黑色斑点，这是冷却塔填料风化的典型外观特征。
• 摸手感：用硬物轻刮填料表面，若有大量粉末脱落，或用手折断填料时感觉脆硬、断面无拉丝，说明已发生严重冷却塔填料风化。
• 查碎片：检查塔底水池和过滤网，若发现大量细碎的塑料渣（而非大块碎片），说明冷却塔填料风化已进入剥落期。

4.2 仪器检测法（精准量化）

• 红外光谱分析（FTIR）：这是鉴定冷却塔填料风化程度的金标准。通过对比新旧填料的红外谱图，可以准确计算出羰基指数（Carbonyl Index）。羰基指数越高，表明光氧化程度越深，冷却塔填料风化越严重。
• 差示扫描量热法（DSC）：通过测量材料的玻璃化转变温度（Tg）和熔点变化，判断分子链断裂的程度。
• 硬度与冲击测试：使用邵氏硬度计和落锤冲击试验机，量化填料的力学性能保留率。当冲击强度保留率低于50%时，必须立即更换。

4.3 运行数据反推

• 飘水率监测：如果在排除风机故障后，飘水率依然异常升高（超过0.005%），很可能是冷却塔填料风化导致的亲水性改变和碎片堵塞。
• 浊度分析：循环水浊度的异常波动（非外界尘土引入）往往与冷却塔填料风化产生的粉末有关。

五、 治理与修复：应对冷却塔填料风化的实战策略

一旦确诊发生冷却塔填料风化，必须根据严重程度采取分级应对措施。切忌“头痛医头”，必须进行系统性治理。

5.1 轻度风化：强化维护与延缓

如果冷却塔填料风化处于初期（颜色变黄、表面轻微粉化），可采取以下措施延缓进程：

• 高压水清洗：使用10-15MPa的高压水枪，配合软质毛刷，彻底清除填料表面的污垢、生物粘泥和松散的风化层。注意严禁使用钢丝刷或强酸强碱，以免破坏保护层，加速冷却塔填料风化。
• 表面涂层修复：喷涂专用的冷却塔填料防护涂层（如丙烯酸聚氨酯或氟碳涂料）。这种涂层能屏蔽紫外线，阻断氧气接触，有效抑制冷却塔填料风化的进一步发展。
• 水质优化：降低循环水余氯含量，投加金属离子钝化剂（如锌盐、钼酸盐），在填料表面形成保护膜。

5.2 中度风化：局部更换与改造

当冷却塔填料风化导致局部坍塌或碎片大量产生时：

• 模块化更换：采用“抽一补一”的方式，将风化严重的区域填料整体抽出，更换为新一代抗老化填料。避免全塔更换造成的浪费。
• 气流组织改造：针对因冷却塔填料风化导致的气流短路，可在进风口加装导流板，或在塔内加装挡风板，强制气流均匀通过填料层。

5.3 重度风化：彻底更换与系统清洗

当冷却塔填料风化超过50%，或填料已大面积粉碎时，必须全塔更换：

• 废填料处理：冷却塔填料风化后的废塑料属于工业固废，需按照环保要求进行回收或无害化处理，严禁随意焚烧或填埋。
• 系统大清洗：更换填料前，必须对冷却塔底盘、管道、换热器进行彻底的化学清洗和物理清洗，清除沉积多年的冷却塔填料风化残渣。否则，新填料投入运行后，残留的碎渣会成为“晶核”，加速新填料的老化。
• 预膜处理：新填料安装后，投加预膜剂，使金属表面和填料表面形成一层致密的保护膜，隔离腐蚀介质，从源头阻断冷却塔填料风化的化学路径。

六、 源头预防：构建抗冷却塔填料风化的防御体系

治理的最高境界是预防。通过材料升级、设计优化和智能运维，我们可以将冷却塔填料风化的风险降至最低。

6.1 材料升级：选用抗老化“金刚不坏之身”

在设备选型或技改阶段，必须将“抗冷却塔填料风化性能”作为核心指标：

• 纳米改性材料：选择添加了纳米二氧化钛（TiO2）、炭黑或玻璃纤维的改性PVC/PP填料。纳米材料能吸收和散射紫外线，玻璃纤维能提高力学强度。实验证明，优质的纳米改性填料可将冷却塔填料风化的诱导期延长5-8年。
• 蜂窝式填料：相比于薄膜式填料，蜂窝式填料壁厚更大，结构更稳定，抗紫外线穿透能力更强，冷却塔填料风化的速度显著减慢。
• 原生料与回收料的博弈：坚决抵制使用回收再生料制作的填料。再生料分子链已受损，抗冷却塔填料风化能力极差，往往运行1-2年即粉化。

6.2 结构设计优化

• 填料深度与风速匹配：过高的风速会加剧填料表面的剪切力，加速冷却塔填料风化。设计时应适当增加填料深度，降低迎面风速（建议<2.5m/s）。
• 避光设计：在冷却塔进风口加装遮阳网或采用塔体避光结构，减少紫外线直射，从物理层面抑制冷却塔填料风化。

6.3 智能运维体系

• 紫外线剂量监测：在塔顶安装紫外线辐射计，累计UV剂量。当达到填料老化阈值时，系统自动预警。
• 寿命预测模型：结合运行温度、水质参数、UV强度，利用大数据模型预测冷却塔填料风化的剩余寿命，实现精准预测性维护。

七、 行业案例复盘：忽视冷却塔填料风化的惨痛代价

某大型火力发电厂的2号机组（600MW）配套的自然通风冷却塔，设计寿命30年。在运行第15年时，发生了严重的真空下降事故。

• 事故现象：夏季高温期间，凝汽器真空度比设计值低5kPa，煤耗增加15g/kWh。
• 现场勘查：停机检查发现，冷却塔填料表层已完全粉化，手搓即成粉末。填料支撑梁多处出现因冷却塔填料风化碎片堆积导致的腐蚀穿孔。塔底水池淤积了厚达30cm的风化残渣。循环水浊度高达200 NTU（正常值<20 NTU）。
• 原因分析：
  1. 选材失误：初期建设为了节省成本，使用了未加抗UV剂的普通PVC填料，抗冷却塔填料风化能力先天不足。
  2. 维护缺失：15年间从未对填料进行深度清洗和性能评估，对早期的冷却塔填料风化迹象视而不见。
  3. 水质恶化：循环水浓缩倍数长期控制在6倍以上，且余氯偏高，化学腐蚀加速了冷却塔填料风化。
• 后果：
  1. 直接经济损失：因真空低导致的发电量损失及煤耗增加，年损失超千万元。
  2. 维修成本：全塔填料更换、管网清洗、支撑梁防腐，总费用超800万元。
  3. 停机时间：历时45天的大修，严重影响电网调度。
• 教训：冷却塔填料风化是一个缓慢但致命的过程。该案例警示我们，节省初期的材料成本，将在后期付出十倍甚至百倍的代价。

八、 结语：从被动维修到主动防御的思维跃迁

冷却塔填料风化，这个看似不起眼的材料老化问题，实则是悬在工业冷却系统头顶的达摩克利斯之剑。它不以人的意志为转移，只要有光、热、水的存在，冷却塔填料风化就在发生。我们无法彻底阻止它，但我们可以通过科学的认知、优质的材料和精细的管理，将其控制在可接受的范围内。

作为冷却塔维修行业的专家，我最后再次强调：请立即检查您的冷却塔填料，不要等到出水温度报警、主机跳机时才追悔莫及。冷却塔填料风化的防治，是一场与时间的赛跑。投入在预防冷却塔填料风化上的每一分钱，都将在未来的能耗账单和维修成本中得到数倍的回报。

如果您发现系统中存在冷却塔填料风化的迹象，或者希望对现有冷却塔进行抗老化升级改造，请务必联系专业的技术团队进行评估。在工业生产的连续性和安全性面前，专业的事必须交给专业的人来做。让我们共同努力，让冷却塔远离冷却塔填料风化的侵蚀，让这颗工业心脏强劲、持久地跳动。

（本文旨在提供深度技术指导，文中涉及的具体化学药剂和设备选型请咨询专业供应商，并严格遵守安全操作规程和当地环保法规。）
