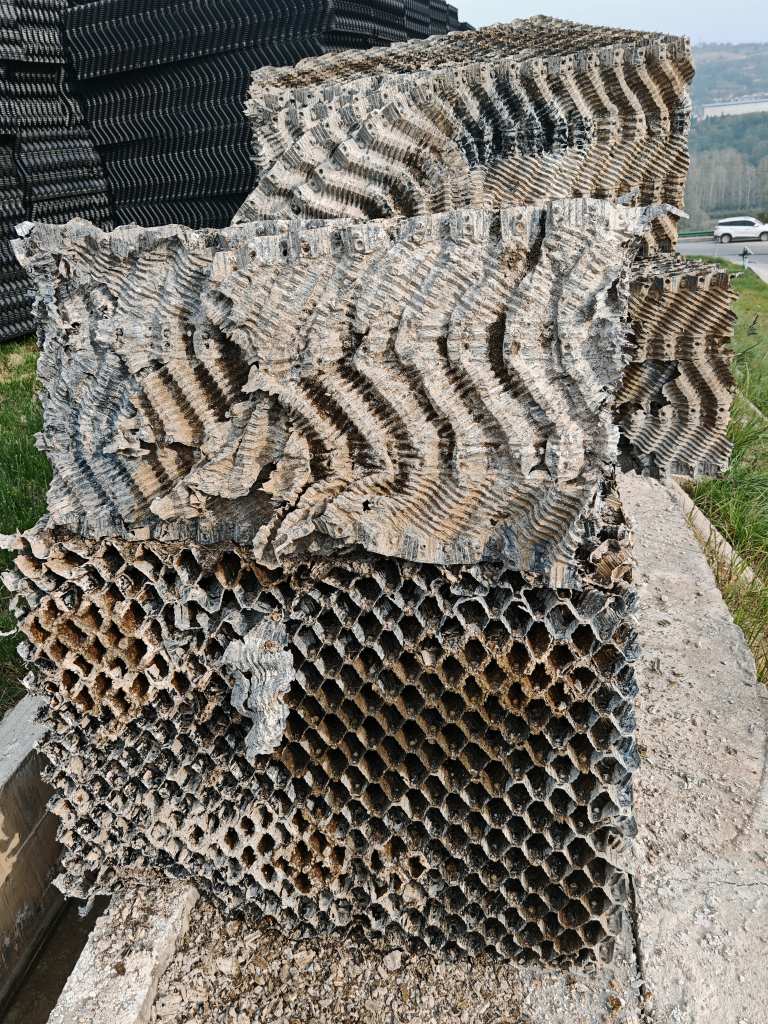

在工业循环水系统的运行版图中，冷却塔扮演着“热交换心脏”的关键角色。然而，这颗心脏的“瓣膜”——冷却塔填料，却往往成为整个系统最脆弱的环节。许多运维人员在日常巡检中，常常忽视了一种极具破坏性的现象：冷却塔填料破碎。这不仅仅是简单的部件损坏，它是一场关乎能耗、安全与设备寿命的连锁灾难的开始。当填料发生破碎，细小的碎片随水流进入管道，堵塞喷嘴、磨损泵体、甚至导致冷凝器失效，其引发的停机维修成本往往是更换填料本身的数十倍。本文将作为一份深度技术指南，从微观的材料力学角度到宏观的系统运行策略，全方位剖析冷却塔填料破碎的根源，并提供一套行之有效的诊断、修复与预防体系。

一、 正视“冷却塔填料破碎”的严峻现实与多维危害

在深入探讨技术细节之前，我们必须清晰地认识到，冷却塔填料破碎并非孤立事件，而是系统老化的“并发症”。填料的主要功能是增加水与空气的接触面积，延长接触时间，从而实现高效热交换。一旦发生破碎，其物理结构的完整性被破坏，直接导致热交换效率断崖式下跌。

1.1 热交换效率的不可逆衰减

当冷却塔填料破碎发生时，原本规整的波纹结构变得残缺不全。水流无法在填料表面形成均匀的薄膜，而是呈现紊乱的滴流或射流状态。这种流态的改变使得气水比失衡，冷幅宽（Approach）迅速增大。根据热力学计算，填料破损率每增加10%，冷却塔的出水温度可能上升0.5℃至1℃，对于精密化工或数据中心冷却系统而言，这1℃的温差足以触发主机的高压报警甚至跳机。

1.2 “碎片效应”引发的次生灾害

冷却塔填料破碎最致命的危害在于其产生的“碎片效应”。

• 管道与喷嘴堵塞：破碎的填料碎片（尤其是PVC/PP材质）具有极强的流动性，它们会随着循环水进入板式换热器或管壳式冷凝器。由于碎片的尺寸往往略大于管道弯头的曲率半径，极易造成“架桥”现象，导致局部堵塞，通流面积锐减。
• 水泵与风机的机械损伤：坚硬的填料碎片进入水泵叶轮，会像砂纸一样打磨金属表面，导致泵体震动、噪音增大、密封失效。对于风机而言，破碎填料若被吸入风筒（尤其在逆流塔中），会打破动平衡，造成轴承烧毁。
• 布水器的瘫痪：在机械通风冷却塔中，布水器喷孔直径通常较小。冷却塔填料破碎产生的碎片极易卡死喷孔，导致布水不均，进而引发局部干烧或溢流，形成恶性循环。

1.3 安全隐患与环境风险

碎片堆积在塔底水池，若未及时清理，会腐烂滋生军团菌，造成环境与健康隐患。此外，大量碎片随飘逸水流失，不仅造成材料浪费，还可能对周边环境造成微塑料污染，这在环保法规日益严格的今天，是企业必须规避的合规风险。因此，解决冷却塔填料破碎问题，不仅是技术维修，更是安全管理与合规经营的底线要求。

二、 深度解码：导致冷却塔填料破碎的核心机理

要从根本上解决冷却塔填料破碎，必须理解其背后的物理与化学机制。这并非单一因素作用的结果，而是“材料、环境、负荷”三元耦合的产物。

2.1 材料老化与自然降解：时间的隐形杀手

绝大多数工业冷却塔填料采用改性聚氯乙烯（PVC）或聚丙烯（PP）。虽然这些高分子材料具备良好的耐腐蚀性，但在自然环境中，它们无法抵抗紫外线（UV）的长期侵蚀。

• 光氧化反应：紫外线会打断PVC分子链中的氯原子，导致材料表面粉化、变色（由透明变黄再变褐）。当分子量降低到临界点，材料的抗冲击强度会下降80%以上。此时，哪怕是轻微的水流冲击或风力震动，都会引发冷却塔填料破碎。
• 热胀冷缩疲劳：冷却塔常年在温差剧烈的环境下运行（夏季60℃+，冬季接近0℃）。高分子材料的线膨胀系数较大，反复的伸缩会在填料挂接点产生内应力，最终导致疲劳断裂。这种因热循环导致的冷却塔填料破碎通常表现为规整的裂纹或沿筋条的断裂。

2.2 冰冻破坏：低温环境下的致命一击

在北方地区或冬季运行的冷却塔中，冷却塔填料破碎的主要元凶往往是冰冻。

• 体积膨胀应力：水结冰时体积膨胀约9%。当填料缝隙中的水结冰时，产生的巨大膨胀力会直接撑裂填料片。这种破碎通常是灾难性的、大面积的，甚至会导致整块填料层解体。
• 冰凌撞击：在风机抽吸作用下，塔内上升的气流会携带微小冰晶。这些高速运动的冰凌如同“微型子弹”，不断撞击填料表面，造成表面剥落和穿孔，长期作用下必然导致冷却塔填料破碎。

2.3 水质腐蚀与化学侵蚀

循环水的水质直接决定了填料的寿命。

• 化学腐蚀：如果循环水中含有强酸、强碱或特定的化学溶剂（如某些化工厂的工艺泄漏），会与填料发生化学反应，导致材料溶胀、脆化。例如，含氯量过高的水会加速PVC的降解，直接诱发冷却塔填料破碎。
• 生物附着与垢下腐蚀：藻类和细菌的代谢产物会形成生物粘泥，覆盖在填料表面。由于生物粘泥下的氧浓度差异，会形成电化学腐蚀电池。同时，碳酸钙、硫酸钙等硬垢的结晶生长会产生楔力，撑开填料结构，加剧冷却塔填料破碎的进程。

2.4 机械外力与安装缺陷

除了自然因素，人为与机械因素也不容忽视。

• 安装不当：如果填料安装时未预留足够的膨胀间隙，或者挂钩固定过紧，在热胀冷缩时填料无处释放应力，就会被强行撕裂。
• 异物撞击：冷却塔顶部掉落的工具、维修时踩踏的重物，甚至是大量飘落的树叶堆积后的压力，都可能造成物理性的冷却塔填料破碎。
• 气动颤抖：在高风速下，如果填料的刚度不足，会发生剧烈的气动弹性颤抖（Flutter）。这种高频振动会在短时间内导致材料疲劳断裂，这是一种特殊的冷却塔填料破碎形式。

三、 精准诊断：如何识别潜在的冷却塔填料破碎风险

防患于未然的成本远低于事故后的维修。建立一套科学的诊断体系，是应对冷却塔填料破碎的关键。

3.1 宏观巡检：肉眼可见的预警信号

运维人员应至少每月进行一次塔内巡检（停机状态下）。重点观察以下迹象：

• 表面粉化：用手搓擦填料表面，若有大量粉末脱落，说明材料已严重老化，冷却塔填料破碎随时可能发生。
• 裂纹与缺口：检查填料片边缘是否有锯齿状缺口，波纹是否有纵向裂纹。特别是填料支撑梁接触的部位，往往是应力集中区。
• 塌陷与变形：如果发现填料层局部塌陷，说明底部支撑格栅可能已损坏，或者填料自身刚度已不足以支撑自重，这是大面积冷却塔填料破碎的前兆。
• 底部碎片堆积：打开塔底泄污阀，观察排出的水中是否含有悬浮的塑料碎片。这是最直接的冷却塔填料破碎证据。

3.2 性能监测：数据背后的真相

通过DCS系统或便携式检测仪，追踪以下参数的变化趋势：

• 出水温度异常升高：在环境湿球温度不变的情况下，如果出水温度持续偏高，且排除了风机和水泵的问题，那么极有可能是冷却塔填料破碎导致的热交换面积减少。
• 循环水压差增大：监测过滤器前后的压差。如果压差快速上升，且反洗频率增加，说明系统中存在大量碎片，源头很可能是冷却塔填料破碎。
• 浊度飙升：循环水浊度仪若显示数值异常（如超过50 NTU），且伴有大量悬浮物，需立即排查填料完整性。

3.3 专业探测：利用技术手段深度体检

对于大型关键冷却塔，建议采用内窥镜或无人机进行探测。

• 水下机器人（ROV）：在不停机的情况下，潜入塔底水池拍摄填料底部状况，检查是否有大量碎片脱落。
• 超声波测厚与探伤：对于玻璃钢（FRP）填料，可利用超声波检测其内部是否有空洞或分层，这些缺陷往往是冷却塔填料破碎的起点。

四、 系统性修复：应对冷却塔填料破碎的实战操作指南

一旦确诊发生冷却塔填料破碎，必须立即采取行动。切忌“头痛医头”，而应进行系统性的修复与升级。

4.1 紧急处置与碎片清理

在停机更换前，首要任务是防止碎片进入主系统。

• 加强旁滤：将旁滤系统的反洗频率调至最高，甚至临时增加高效过滤器，拦截循环水中的填料碎片。
• 塔底清淤：利用高压水枪彻底清洗塔底水池和回水管道，清除沉积的碎片淤泥，防止其再次被吸入泵体。
• 隔离保护：如果碎片已进入冷凝器，需立即对冷凝器进行物理隔离和化学清洗（使用非酸性清洗剂，避免损伤铜管），防止换热效率进一步下降。

4.2 科学选型：更换填料的核心策略

更换填料是解决冷却塔填料破碎的根本手段，但选型错误会导致问题在1-2年内重演。

• 材质升级：
  • PVC vs PP：PP（聚丙烯）的耐温性（可达100℃）和耐化学性优于PVC，但刚性稍差。对于高温或水质恶劣的环境，推荐使用PP。
  • 改性材料：选择添加了抗UV剂、抗氧化剂的改性工程塑料。例如，带有纳米二氧化钛涂层的填料能显著延缓光老化，从源头抑制冷却塔填料破碎。
• 结构优化：
  • 波型选择：对于水质较差、易结垢的系统，应选用波距大、波纹深的填料，以增加刚性并减少堵塞风险。
  • 蜂窝式 vs 薄膜式：蜂窝式填料抗冻性好，不易发生冷却塔填料破碎，但热效率略低；薄膜式填料效率高但脆弱。需根据当地气候权衡。
• 厚度与硬度：不要为了省钱选择薄壁填料。标准厚度（0.35mm-0.45mm for PVC）能提供更好的抗冲击性。要求供应商提供洛氏硬度或落锤冲击试验报告。

4.3 标准化安装：杜绝“安装性破碎”

再好的填料，装不好也会碎。

• 预留膨胀缝：安装时必须严格计算热膨胀量，每平方米填料之间应预留10-20mm的间隙，防止热胀挤压导致冷却塔填料破碎。
• ** gentle handling**：搬运时严禁在地面拖拽，避免划伤和折断。
• 牢固固定：使用不锈钢或热镀锌挂钩，确保在强风下填料不发生位移摩擦。
• 布水均匀：调整布水器喷头角度和流量，避免局部水流冲击力过大直接冲刷填料造成破损。

4.4 预防性维护：构建长效防御机制

修复只是治标，维护才是治本。针对冷却塔填料破碎，应建立以下维护SOP：

• 水质管理：控制循环水浓缩倍数，投加阻垢分散剂和杀菌灭藻剂，减少化学和生物腐蚀。
• 冰期防护：冬季运行时，适当减少风机叶片角度，降低塔内风速；在塔外设置挡风板；必要时开启旁通管，减少塔内循环水量，从根本上预防冰冻型冷却塔填料破碎。
• 定期清洗：每年至少进行两次高压水清洗（春、秋），去除表面污垢和藻类，减少腐蚀和重量负荷。
• 专项巡检：在大风、暴雨、寒潮后，立即增加一次针对填料的专项检查，及时发现微小裂纹，防止演变成大规模冷却塔填料破碎。

五、 行业前沿：冷却塔填料技术的创新与未来

随着材料科学的进步，冷却塔填料破碎的难题正在被新技术逐步攻克。

5.1 纳米复合材料的应用

研究表明，在PVC基体中加入纳米碳酸钙或玻璃纤维，可以显著提高材料的刚性和抗冲击性。这种新型复合材料的抗疲劳寿命比传统填料延长了3-5倍，极大地降低了冷却塔填料破碎的概率。

5.2 模块化与快速更换技术

为了应对突发的冷却塔填料破碎，新型模块化设计允许运维人员像搭积木一样快速更换单个损坏的填料模块，而无需停机清洗整个塔体。这种“微创手术”式的维修大大降低了维护成本和停机时间。

5.3 智能监测传感器的集成

未来的冷却塔填料将嵌入微型应力传感器和腐蚀传感器。一旦监测到填料内部应力异常或材料阻抗变化（预示老化），系统会自动报警，在冷却塔填料破碎发生前发出预警，实现真正的预测性维护。

六、 案例复盘：一次典型的冷却塔填料破碎事故分析

为了更直观地理解冷却塔填料破碎的危害，我们来看一个真实的化工案例。
某大型化工厂的一台1000RT逆流式冷却塔，运行5年后未进行深度检查。在一次冬季寒潮中，操作人员为了维持水温，关小了旁通阀，导致塔内负荷过高。

• 事故现象：DCS显示冷凝器进水温度异常升高2℃，循环水泵电流波动大。
• 现场勘查：打开塔盖发现，填料表层大面积粉碎性破裂，碎片厚度达20cm，填料支撑格栅被碎片完全堵塞。
• 原因分析：
  1. 主因：填料已超期服役，UV老化严重，变脆。
  2. 诱因：寒潮导致局部结冰，冰胀力撑裂脆化的填料，引发连锁式冷却塔填料破碎。
  3. 后果：碎片堵塞冷凝器钛管，导致主机排气压力过高，被迫降负荷运行50%，直接经济损失约200万元/天。
• 整改措施：
  1. 紧急更换全部填料，选用抗冰冻型PP改性填料。
  2. 加装塔内进风导流板，改善气流组织，减少死角结冰。
  3. 建立水质在线监测与填料寿命评估模型。
• 教训：忽视冷却塔填料破碎的渐进性，缺乏冬季防冻预案，是造成此次重大事故的根本原因。

七、 结语：从被动维修到主动管理的思维转变

冷却塔填料破碎看似是一个部件的物理损坏，实则折射出整个冷却水系统管理的短板。它不是“会不会发生”的问题，而是“何时发生”以及“我们是否准备好应对”的问题。

作为运维管理者，必须摒弃“坏了再换”的被动思维，建立以“全生命周期管理”为核心的主动运维体系。这包括：选用高品质、耐老化的填料；实施精细化的水质控制；执行科学的巡检与清洗计划；以及利用数字化手段进行预测性维护。

请记住，每一次冷却塔填料破碎的背后，都隐藏着巨大的能耗浪费和停机风险。投入在预防和维护上的每一分钱，都将在避免事故、提升能效中得到数倍的回报。在冷却塔维修行业，真正的专家不仅在于能完美地修复破碎的填料，更在于能通过系统优化，让冷却塔填料破碎这一故障在您的设备清单中彻底消失。

通过本文的深度剖析，希望能为您在面对冷却塔填料破碎这一挑战时，提供坚实的理论支撑和实操指南。让我们共同守护工业冷却系统的“心脏”，确保其高效、安全、长久地跳动。如果您正面临冷却塔填料破碎的困扰，或者希望对现有系统进行抗破碎升级，请立即联系专业的冷却塔技术服务商，进行针对性的现场诊断与方案定制。毕竟，在工业生产的连续性面前，预防永远胜于治疗，专业的事交给专业的人，才是对资产最大的负责。解决冷却塔填料破碎，不仅是技术的胜利，更是管理智慧的体现。
