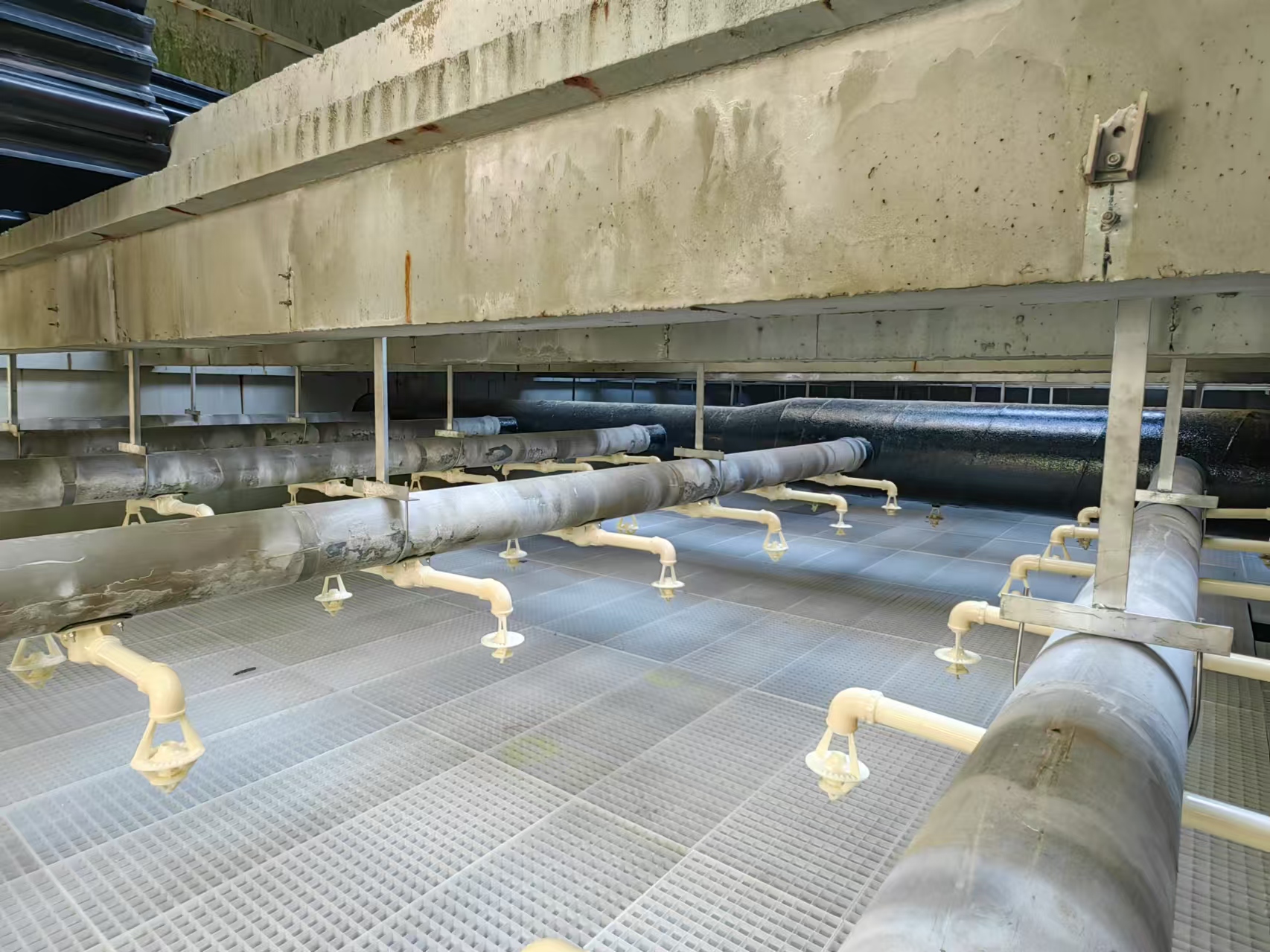

在工业循环水系统的日常巡检中，工业冷却塔填料破碎往往是最容易被忽视，却又最具破坏力的“隐形杀手”。作为一名在冷却塔维修一线摸爬滚打十五年的技术专家，我见过太多企业因为忽视了填料层中几片破碎的碎片，最终导致冷凝器堵塞、主机停机甚至引发安全事故的惨剧。工业冷却塔填料作为冷却塔的“心脏瓣膜”，其完整性直接关系到气热交换的效率与系统的安全。当工业冷却塔填料破碎现象发生时，它不仅仅是填料本身的损坏，更是整个冷却系统走向衰败的信号。本文将摒弃泛泛而谈的维修手册内容，从材料学的微观视角到系统运维的宏观层面，为您深度剖析工业冷却塔填料破碎的成因、危害及系统性解决方案。

---

一、工业冷却塔填料破碎的现象学特征与隐蔽危害

很多运维人员认为工业冷却塔填料破碎只是“掉了几块塑料”，只要不影响淋水就无需大惊小怪。这种认知是极其危险的。填料破碎不仅意味着有效换热面积的减少，更会引发一系列连锁反应。

1.1 “多米诺骨牌”效应：碎片引发的系统灾难

当工业冷却塔填料发生破碎，产生的碎片会随着循环水流进入管道系统。由于冷却塔填料通常由PVC或PP材质制成，其密度与水相近，碎片极易被吸入冷凝器或板式换热器的狭窄流道中。

• 堵塞冷凝器：这是最直接的后果。细碎的填料片会像滤网一样卡在换热管口，导致冷凝压力急剧升高。在某大型化工厂的案例中，正是因为工业冷却塔填料破碎后的碎片堵塞了螺杆机冷凝器，导致机组高压报警停机，造成生产线停产12小时，直接经济损失超过200万元。
• 损坏泵体与阀门：硬质碎片在高速水流中如同“子弹”，会冲刷循环水泵的叶轮和密封圈，导致泵体震动、泄漏，甚至抱死。
• 飘水率失控：填料破碎导致层流结构破坏，气流组织紊乱，不仅降低冷却效率，还会导致大量未蒸发的水滴被风机带出，造成水资源浪费和环境污染。

1.2 热力性能的断崖式下跌

工业冷却塔填料破碎会直接破坏气水接触的比表面积。完整的波纹填料能形成均匀的水膜，而破碎区域会形成“干区”或“股流”。根据我们的实测数据，当填料破碎率达到10%时，冷却塔的出水温度会升高0.5-1.0℃；当破碎率超过30%时，热力性能将下降15%以上，风机负荷则会增加20%以补偿风阻的损失。因此，工业冷却塔填料破碎不仅是维修问题，更是巨大的能源浪费源头。

---

二、深度溯源：工业冷却塔填料破碎的四大核心机理

要解决工业冷却塔填料破碎问题，必须先理解其背后的物理和化学机制。填料破碎绝非偶然，而是环境应力、材料老化和机械损伤共同作用的结果。

2.1 紫外线老化与光氧降解

这是导致工业冷却塔填料破碎的最主要原因。冷却塔填料长期暴露在户外，紫外线（UV）会攻击PVC或PP分子链中的脆弱点。

• 分子链断裂：在紫外线的高能光子轰击下，填料表面的高分子链发生断裂，导致材料失去韧性，变硬、变脆。
• 表面粉化：初期表现为填料表面失去光泽、出现细微裂纹（龟裂），随着时间推移，裂纹加深，最终在风压或水流冲击下发生脆性断裂。
• 助剂流失：为了抗紫外线，填料中添加了UV吸收剂。随着时间推移，助剂挥发殆尽，工业冷却塔填料便失去了保护层，加速破碎进程。

2.2 化学腐蚀与应力开裂

循环水中的化学物质是工业冷却塔填料破碎的隐形推手。

• 强酸强碱侵蚀：如果循环水pH值长期偏离中性范围（6-8），会腐蚀填料基材。特别是含氯离子高的水质（如海水或化工废水），会引发PVC材料的“脱氯反应”，导致分子链降解。
• 氧化剂攻击：为了杀菌，水中投加的次氯酸钠或二氧化氯若浓度过高，会氧化填料表面，使其产生微裂纹。
• 应力腐蚀开裂（SCC）：填料在成型和安装过程中存在内应力。在腐蚀介质和拉应力的共同作用下，裂纹会以惊人的速度扩展，最终导致工业冷却塔填料破碎。

2.3 物理撞击与冰冻损伤

• 外力撞击：在安装或检修过程中，如果不慎踩踏填料，或有工具坠落，会造成物理性破碎。更常见的是，风机叶片松动或异物吸入造成的机械损伤。
• 冰冻破坏：在北方冬季，如果填料内存水未排净，结冰膨胀产生的巨大内应力会瞬间撑破填料片。这种工业冷却塔填料破碎通常是大面积、灾难性的，修复难度极大。

2.4 自身重量与流体冲刷

对于大型冷却塔，填料层高度可达2米以上。底部的填料承受着巨大的静压力。如果填料支架发生腐蚀或变形，支撑力不足，底层填料会在自重和水流冲刷下发生压溃性破碎。此外，长期的高频振动（风机震动）也会导致填料连接处疲劳断裂。

---

三、精准诊断：如何评估工业冷却塔填料破碎的严重等级

在决定维修方案前，必须对工业冷却塔填料破碎的程度进行量化评估。盲目更换是浪费，盲目修补则是埋雷。

3.1 视觉检查与“透光率”测试

• 远程目测：利用无人机或望远镜观察填料表面是否有明显的缺口、缺角。
• 透光率检测：这是专业评估工业冷却塔填料老化的核心指标。使用照度计测量填料层上下的光照强度。若透光率低于60%，说明填料已严重老化，即便没有明显破碎，也建议整体更换，因为其亲水性已丧失。
• 硬度测试：使用邵氏硬度计检测。若填料表面硬度明显高于新品（老化变脆）或出现发粘（增塑剂析出），则破碎风险极高。

3.2 “破碎率”计算模型

我们建立了一套工业冷却塔填料破碎评级标准：

• 一级（轻微）：破碎面积<5%，主要为边缘缺损，不影响主体结构。可采用工业冷却塔填料维修技术进行局部粘接修复。
• 二级（中度）：破碎面积5%-20%，或出现贯穿性裂纹，且碎片已开始脱落。需进行局部更换并配合整体加固。
• 三级（重度）：破碎面积>20%，或底层大面积压溃、粉化。此时任何修补都无济于事，必须启动工业冷却塔填料更换计划。

3.3 碎片收集与成分分析

如果在集水盘或过滤器中发现了填料碎片，必须对其进行成分分析。这能帮助我们判断工业冷却塔填料破碎的主因：是材质本身问题（如回收料），还是运行环境问题（如水质恶化）。这一步骤对于预防新填料再次破碎至关重要。

---

四、应急处理与工业冷却塔填料破碎的现场管控

一旦发现工业冷却塔填料破碎，必须立即采取措施防止事故扩大。

4.1 碎片隔离与清理

• 关闭侧出水：立即关闭冷却塔侧出水阀门，防止碎片进入主管网。
• 集水盘清理：使用吸泥泵或人工清理集水盘中的填料碎片。注意：清理时要避免碎片被吸入循环泵入口，建议在泵前加装临时滤网（目数建议40-60目）。
• 系统排污：对整个循环水系统进行大流量排污，置换掉含有微细碎片的循环水，直到水质清澈。

4.2 残留填料的加固

对于尚未完全脱落但已开裂的工业冷却塔填料，需进行临时加固。

• 网格绑扎：使用尼龙绳或不锈钢丝网将开裂区域与主支架绑紧，防止碎片在风吹水淋下脱落。
• 压重处理：在填料层上部增加压重块（如砂袋），抑制气流振动，减少破碎碎片的飞扬。

4.3 化学清洗与钝化

如果工业冷却塔填料破碎是由结垢或腐蚀引起的，在清理碎片后，必须对剩余填料进行化学清洗和钝化处理，去除表面的腐蚀产物，延缓剩余填料的进一步破碎。

---

五、系统性修复：工业冷却塔填料破碎后的重建方案

当工业冷却塔填料破碎达到中度以上时，必须进行系统性的修复或更换。这不仅仅是材料的替换，更是系统缺陷的修正。

5.1 方案一：局部更换与拼接（针对中度破碎）

如果只是局部区域破碎，且基材状况尚可，可以采用“挖补法”。

• 清除残骸：彻底清除破碎的填料碎片及周边已老化的填料。
• 基材修复：检查底部格栅是否腐蚀。若有锈蚀，必须进行除锈防腐，否则新填料放上去会重蹈覆辙。
• 模块植入：裁剪同型号的新填料模块植入空缺处。注意：新旧填料的波高、波距必须一致，否则会在接口处产生风阻台阶，加剧气流紊乱。
• 密封处理：新旧填料接缝处需用胶水或密封胶严密封闭，防止气流短路。

5.2 方案二：整体更换（针对重度破碎）

这是解决工业冷却塔填料破碎最彻底的方案，但也最容易被做“糙”。

• 选型升级：不要简单复制旧填料！要根据之前的破碎原因重新选型。如果是UV老化严重，改用抗UV级PP材料；如果是冰冻破碎，改用耐低温改性材料或增加伴热管。
• 科学安装：
  • 错缝排列：填料层之间必须错缝排列，避免形成垂直的“风洞”。
  • 预留膨胀缝：考虑热胀冷缩，填料与塔壁之间需留有10-20mm的间隙，并用软质材料填充。
  • 防飘设计：安装高效收水器，防止破碎碎片或新填料表面的纤维被风吹走。

5.3 方案三：结构加固与防振

针对因振动导致的工业冷却塔填料破碎，需从结构入手。

• 增加支撑梁：在填料层中部增加不锈钢支撑梁，减少填料跨度，防止压溃。
• 减振处理：在风机与塔体连接处加装减振垫，降低传递到填料层的振动频率。

---

六、预防为主：工业冷却塔填料破碎的全生命周期预防体系

最高明的维修是“免维修”。通过建立预防体系，可以将工业冷却塔填料破碎的风险降至最低。

6.1 水质管理的“三道防线”

• 源头控制：补充水必须经过软化或反渗透处理，控制硬度和氯离子含量。
• 过程管理：投加高效阻垢剂和分散剂，防止结垢导致的填料受力不均。
• 末端治理：旁滤系统必须24小时运行，去除悬浮物，减少填料的物理磨损。

6.2 运行参数的精细化调控

• 风量控制：避免风机长期在喘振区或超负荷区运行，过大的风压是造成工业冷却塔填料破碎的机械主因。
• 布水均匀性：定期检查布水喷头，防止因布水不均造成局部水流冲击力过大，冲刷填料。
• 冬季防护：停机时必须排空填料存水，或开启风机进行风干。对于极寒地区，需加装电伴热或喷淋防冻液。

6.3 智能巡检与预测性维护

• 在线监测：安装填料压差传感器。当压差异常升高时，往往预示着填料堵塞或局部破碎导致的风阻增加。
• 定期探伤：每年夏季来临前，使用内窥镜或无人机对填料层进行“体检”，重点检查底部和迎风面的老化裂纹。
• 寿命预测：建立填料寿命模型，根据累计运行时间、紫外线辐射量和水质数据，预测工业冷却塔填料破碎的风险时间点，提前安排更换计划。

---

七、行业警示：工业冷却塔填料破碎维修中的伦理陷阱

在工业冷却塔填料破碎的维修市场中，存在着许多不规范甚至欺诈的行为，企业主必须擦亮双眼。

7.1 严禁“以次充好”

有些维修商为了低价竞争，使用回收废塑料重新造粒制成的“再生填料”。这种填料不仅强度低、易破碎，还可能释放有毒物质污染循环水。正规的工业冷却塔填料必须使用原生料（Virgin Material），并有明确的材质检测报告。

7.2 拒绝“暴力施工”

在更换工业冷却塔填料时，严禁直接在填料上行走或堆放重物，这会造成新填料的隐性损伤（微裂纹），为日后的破碎埋下伏笔。必须铺设临时走道板或使用吊篮作业。

7.3 环保处置义务

更换下来的破碎填料属于工业固废（主要成分为PVC/PP），不可随意焚烧或填埋。正规的维修公司应负责将其分类回收或送至有资质的处理厂进行无害化处理。这是行业道德的底线，也是企业社会责任的体现。

---

八、未来展望：抗破碎技术的革新

随着材料科学的进步，工业冷却塔填料的抗破碎性能正在飞跃。

8.1 纳米增强复合材料

通过在PVC/PP基体中加入纳米碳酸钙或碳纤维，可以显著提高填料的抗冲击性和抗疲劳性。实验表明，纳米改性填料的抗破碎寿命比传统填料延长了40%以上。

8.2 一体成型无接点技术

传统的组装式填料在连接处容易断裂。新型的一体成型填料（如蜂窝整体模压）消除了薄弱点，从根本上解决了连接处的破碎问题。

8.3 自修复智能材料

虽然尚在实验室阶段，但具有自修复功能的高分子材料已现曙光。这种材料在受到微裂纹损伤后，可在特定条件下（如加热或光照）自动愈合分子链，未来有望彻底解决工业冷却塔填料破碎的难题。

---

结语

工业冷却塔填料破碎绝非小事，它是冷却系统走向衰竭的“求救信号”。从微观的分子链断裂到宏观的系统停机，每一个破碎的碎片都在敲响警钟。作为企业管理者或运维工程师，您需要建立的不仅仅是维修档案，更是一套基于数据和机理的预防体系。

请记住：每一次工业冷却塔填料破碎的背后，都隐藏着选型错误、水质失控或运维不当的根源。不要仅仅满足于“换好了”，而要追问“为什么碎了”。只有找到并切断破碎的根源，才能真正实现冷却系统的长周期稳定运行。

如果您的冷却塔正在经历工业冷却塔填料破碎的困扰，或者担心老旧填料存在隐患，请立即联系具备材料检测能力和专业施工资质的工业冷却塔填料维修专家。因为在工业生产的链条上，预防一次非计划停机，就是创造最大的利润。让我们共同守护好这座工业建筑的“肺叶”，拒绝碎片化的隐患，让冷却的力量源源不断，让生产的心脏强劲跳动。专业的工业冷却塔填料管理，就是您对资产价值最大的尊重，也是对“双碳”目标最务实的践行。
