四川发电厂自然通风冷却塔维修工程

• 自然塔结构概况

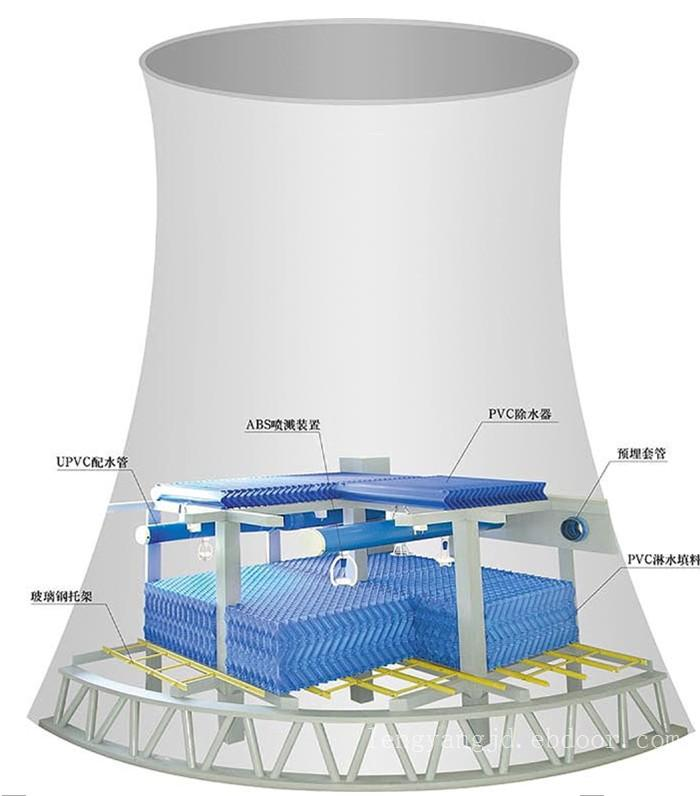

自然通风逆流湿式冷却塔采用双曲线通风筒形，主体结构用钢筋混凝土浇制。热水由管道通过竖管（竖井）送入热水分配系统。这种分配系统在平面上呈网状布置，采用管槽结合布水；然后通过喷溅设备，将水洒到填料上；经填料后成雨状落入蓄水池，冷却后的水抽走重新使用。塔筒底部为进风口，用人字柱和交叉柱支撑，靠塔筒产生抽力来抽风，（塔外空气密度大，进口处压力大；塔内空气密度小、压力小；塔内外产生压差，即向塔内抽风的力量——抽力）空气从进风口进入塔体，穿过填料下的雨区，和热水流动成相反方向流过填料，通过收水器回收空气中的水滴后，再从塔筒出口排出。

• 项目概况

项目名称：四川发电厂自然通风冷却塔维修工程
招标范围：1座2500m²双曲线自然通风冷却塔塔芯材料，维修内容其中包含塔内淋水填料、托架、配水管及管件、PVC除水器、喷溅装置、栏杆等设备。
交货地点：四川发电厂施工现场
交货日期：自合同签订起60天内到货，并完成安装调试工作

• 主要内容

在塔体基础上，对冷却塔塔芯部件进行相关的设计供货，由江苏海鸥冷却塔股份有限公司负责拆除安装，具体如下：

1. 收水器：拆除原塔收水器，采用全新的专利产品SJ型加筋弧形收水器，材质为改性PVC，保证整塔漂水率在国标允许范围之内。收水器由相应分块排列布置，遇梁、柱异形处进行相应调整到位。部件详见《产品介绍》中《收水器》部分。
2. 配水管：拆除原塔配水管，采用新型增强型PVC-U管，该管材具有耐寒、耐压、耐磨、耐腐蚀、阻燃、水流阻力小、使用强度高等特点，含安装附件部件。详见《产品介绍》中《配水管》部分。
3. 喷溅装置：采用全新的反射型喷头，喷头口径Ф25. Ф26. Ф27mm，采用ABS塑料一次注塑成型。新喷头连接牢固，不脱落，有较强的抗冲击能力，保证配水系统长期安全运行，在80℃气温条件下不软化变形，强度高，使用寿命长。部件详见《产品介绍》中《喷溅装置》部分。
4. 淋水填料：采用全新的S波形薄膜填料，材质为PVC，阻燃型，该填料热力性能高，阻力较低，综合性能较优；填料交叉布置，遇梁、柱异形处进行切割调整到位。部件详见《产品介绍》中《淋水填料》部分。
5. 填料支架：采用全新的玻璃钢网格填料架，新的填料支架采用I70型玻璃钢网格填料支架。部件详见《产品介绍》中《玻璃钢支架》部分。
