冷却塔薄膜填料：高效热质交换的核心技术解析与性能优化全攻略

在工业冷却系统的复杂架构中，冷却塔的效能直接决定了整个工艺循环的能耗与经济性。而在冷却塔内部，冷却塔薄膜填料作为热质交换的核心媒介，其性能优劣更是牵一发而动全身。本文将深入剖析冷却塔薄膜填料的工作原理、材料科学、设计优化、选型要点及全生命周期管理，旨在为行业从业者提供一份关于冷却塔薄膜填料的全面技术指南与应用手册，揭示其如何成为现代高效冷却系统的“效率心脏”。

第一部分：基本原理与核心作用——重新定义高效换热

冷却塔薄膜填料代表了蒸发冷却技术的一项重大进步。其核心工作原理在于，通过精密的物理结构设计，将自上而下流动的热水，在填料表面延展、分布成极其薄且均匀的连续水膜或离散水膜层。与此同时，空气在风机驱动下，横向或逆向穿过这些水膜之间的狭窄通道。

这一设计实现了两大根本性优化：

1. 换热面积的数量级增长：与传统的点滴式填料（主要依靠水滴散热）相比，冷却塔薄膜填料通过形成水膜，将单位体积水体的表面积扩大了数百倍。这为水与空气之间的热交换（显热传递）和质量交换（水分蒸发带走潜热）提供了巨大的界面，这是其高效率的物理基础。
2. 气水接触模式的优化：薄层水膜降低了传热传质的内部阻力，使水体的热量能更快速地传递到表面。同时，规则排列的填料通道引导空气与水膜进行充分、有序的接触，避免了气流短路或水流沟流，确保了换热过程的均匀性和高效性。

因此，冷却塔薄膜填料的核心作用可概括为：以最小的空间体积，创造最大的稳定气液接触界面，从而在降低通风阻力的同时，实现极限化的冷却效率与逼近度（出水温度接近湿球温度的程度）。

第二部分：材料科学与结构设计——性能的基石

冷却塔薄膜填料的卓越性能，建立在先进的材料工程和精密的几何设计之上。

材料演进与选择： 早期填料使用木材、石棉水泥等，但存在易腐烂、笨重、效率低的缺点。现代冷却塔薄膜填料主要采用高性能聚合物，尤以聚氯乙烯（PVC）和聚丙烯（PP） 为主流。

• PVC填料：凭借优良的刚性、阻燃性、耐候性及成熟的改性技术（添加抗紫外线剂、热稳定剂），成为最广泛应用的材料。适用于大多数水温（通常≤45℃）和水质条件。
• PP填料：具有更高的耐温性能（可达80-100℃），耐某些化学腐蚀性更强，但常温刚性通常低于PVC，且阻燃改性难度与成本更高。适用于高温工艺水冷却。
• 材料改性：无论PVC还是PP，原生料均需经过深度改性。这包括添加紫外线吸收剂以抵抗户外老化，使用亲水改性剂或表面处理使填料具有持久亲水性（确保快速成膜），以及引入阻燃成分满足安全规范。严禁使用回收料，这是保证填料长期机械强度和性能稳定的生命线。

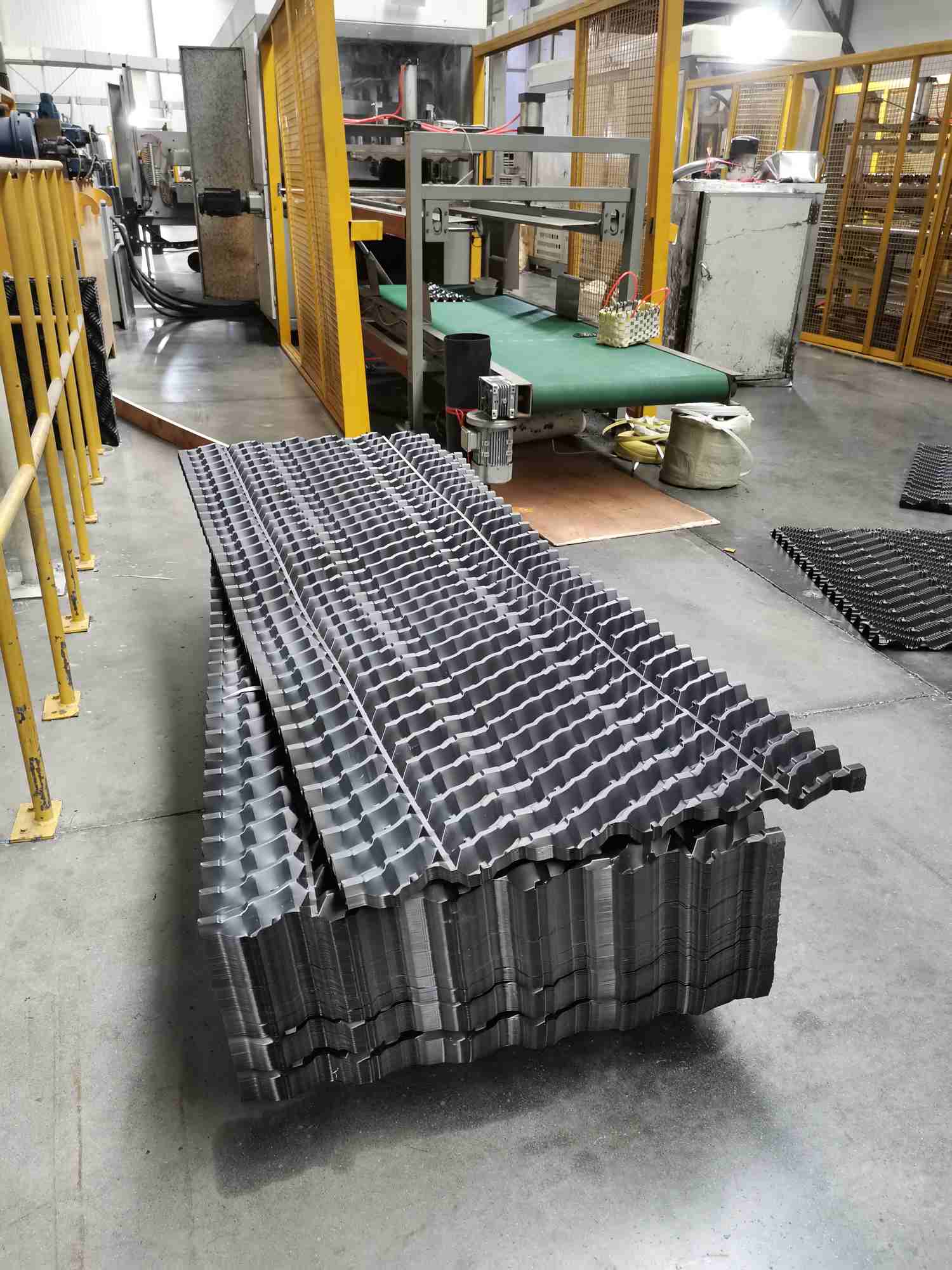

结构设计的精密几何学： 冷却塔薄膜填料的效能很大程度上由其微观和宏观几何形状决定。常见类型包括：

1. 斜交错波纹填料：波纹片以约60°角倾斜交错粘结，形成连续的、倾斜的曲折通道。其水力半径大、阻力小、布水性能好，综合性能优异，是逆流塔的主流选择。
2. S波（正弦波）填料：波纹呈正弦曲线形，波峰圆滑，表面积极大，亲水性扩散效果好，散热性能卓越。
3. 点波填料：在波纹片上规则分布凸起的“点”，这些点既起到支撑作用防止片间贴合，又能够不断破碎水膜、增强湍流、促进“再润湿”，显著提升换热效果。
4. 台阶式梯形斜波填料：其断面呈梯形，水流在其表面呈现“台阶式”下落，能有效延长水膜停留时间并减少气流带水，特别适用于对飘滴率要求严格的场合。

关键设计参数如波距、波高、倾角及片间距，需要经过热力计算和流体动力学模拟（CFD）进行优化，以平衡换热面积、通风阻力、水膜稳定性和抗堵塞能力之间的复杂关系。

第三部分：热工水力特性与性能评价

科学选型和使用冷却塔薄膜填料，必须基于对其热工与水力特性的准确理解。

热力性能——冷却能力的度量： 填料的换热能力通常用容积散质系数（βxv） 或冷却数（Ω/N） 来表征。这些参数通过专用实验台（如麦克尔方程验证测试台）测定，并绘制成以气水比（λ） 为变量的性能曲线。优质的冷却塔薄膜填料应在较宽的气水比范围内保持高冷却数，这意味着它在不同的运行负荷下都能保持高效。选型时，必须依据设计冷却任务（热负荷、进出水温、湿球温度），对照性能曲线选择匹配的型号与体积。

水力特性——能耗与稳定性的关键：

1. 通风阻力：空气流经填料产生的压降（ΔP）直接决定风机能耗。优秀的设计追求“高效低阻”。填料阻力特性同样以曲线形式表达。在满足冷却要求的前提下，选择阻力更低的冷却塔薄膜填料，可大幅降低冷却塔的常年运行电费。
2. 布水均匀性与水膜稳定性：填料顶部的结构需要配合布水系统，确保初始水流均匀分布。其表面特性必须保证水能快速铺展成稳定、连续的水膜，而非汇聚成股流。水膜稳定性差会导致有效换热面积锐减，并可能增加飘滴损失。
3. 抗堵塞能力：虽然薄膜填料通道相对点滴式较窄，但通过优化波型设计（如采用不规则表面、加大通道夹角）和使用光滑材料，可以减轻污垢附着，并提高水力冲刷的自清洁能力。

第四部分：系统匹配、选型与安装指南

冷却塔薄膜填料的性能发挥，离不开与冷却塔系统及其他条件的精准匹配。

选型决策矩阵：

安装工艺质量控制： 冷却塔薄膜填料的安装质量直接影响其性能，必须遵循严格工艺：

1. 预处理：确保填料支撑梁平整、牢固、清洁。核对填料型号、方向（波纹走向）与设计图纸完全一致。
2. 模块化安装：将预制好的填料模块紧密、有序地排列。模块间应无缝拼接，上下层模块接缝必须错开，防止水流短路。
3. 方向与间隙控制：对于逆流塔，确保波纹方向有利于垂直气流通过；对于横流塔，则按设计要求方向安装。填料与塔壁间隙需用小块填料紧密填塞。
4. 防漂浮固定：填料浸水后可能产生浮力，顶部必须安装可靠的压紧装置（如网格、横梁），防止其被水流或气流扰动上浮，导致结构破坏。
5. 清洁保护：安装前后及过程中，需防止杂物、工具落入填料内。安装完毕应彻底清扫。

第五部分：运行维护、故障诊断与寿命管理

即使完美选型和安装，缺乏科学的维护也会导致冷却塔薄膜填料性能急剧衰减。

周期性维护核心任务：

1. 定期检查与清洗：

   • 日常巡检：观察布水均匀性，检查填料有无可见的塌陷、破损或异常颜色变化（如严重发白可能预示脆化）。
   • 定期清洗：根据水质状况，制定化学清洗（去除水垢、生物粘泥）和物理冲洗计划。清洗时避免高压水枪直射导致填料片机械损伤。对于冷却塔薄膜填料，采用低压大流量冲洗结合环保清洗剂浸泡的方法通常更有效且安全。
2. 水质管理是根本：实施有效的水处理方案（阻垢、缓蚀、杀菌灭藻），控制循环水浓缩倍数，是从根源上保护填料、防止结垢和生物污染的最经济手段。
3. 性能监测：定期记录冷却塔的进出水温、环境湿球温度、风机电流等数据。通过计算实际冷却能力和逼近度，与设计值或历史健康数据对比，是判断填料性能是否衰退的可靠方法。

常见故障诊断与对策：

• 冷却能力持续下降：首先排除风机、水泵问题。若伴随填料阻力增大，多为堵塞，需清洗。若阻力变化不大，可能是填料表面亲水性丧失或水膜分布恶化，可尝试专用亲水恢复剂或检查布水系统。
• 填料片脆化、破裂、塌陷：这是材料老化（紫外线或热老化） 或机械荷载超限的典型表现。局部可修补，大面积发生则意味着填料已到寿命终点，需计划整体更换。选择优质原生料和抗老化改性材料可极大延长此过程。
• 飘滴损失异常增大：可能因填料局部损坏、水流分布严重不均或风速过高“吹透”水膜所致。需检查填料完整性和风机运行状态。


第六部分：前沿趋势与未来展望

冷却塔薄膜填料技术仍在持续演进，以适应更高的能效标准和更复杂的应用需求：

1. 超亲水与自清洁表面技术：研发具有永久或长效亲水功能的表面涂层或改性材料，并赋予其一定的光催化或微纳米结构，以降低污垢附着力，实现“自清洁”。
2. 仿生学与拓扑优化设计：利用计算流体力学（CFD）和拓扑优化算法，模仿自然界的传质结构（如树叶脉络、肺部肺泡），设计出具有更低流阻、更高换热的非传统几何形状填料。
3. 智能填料与状态监控：探索在填料模块中集成微传感器，实时监测局部温度、压降甚至污垢厚度，实现基于数据的预测性维护和精准性能评估。
4. 材料创新：开发更高耐温、更强耐化学腐蚀、全生物基或更易回收的新型环保聚合物材料，拓展冷却塔薄膜填料的应用边界并提升其可持续性。

结论：效率、可靠性与经济性的统一

冷却塔薄膜填料是现代工业冷却系统中一项精妙而核心的技术。它成功地将复杂的热质传递过程，物化为高效、可靠的实体组件。对用户而言，深入理解其原理，进行科学的选型匹配，并实施精细化的安装维护，意味着在冷却塔的全生命周期内，能够持续获得最优的能效表现、最低的运行风险与最理想的经济回报。

展望未来，随着“双碳”目标的推进和工业节能要求的不断提高，冷却塔薄膜填料作为提升冷却系统能效最直接、最有效的环节之一，其技术创新与优化应用必将扮演更加关键的角色。掌握其技术内核，便是掌握了开启工业冷却高效、绿色未来的一把重要钥匙。
