冷却塔网格填料作为工业冷却系统中一种极具特色的热质交换组件，其独特的网格状结构设计与点滴式冷却机理，在特定工况下展现出不可替代的技术优势。当前我国工业冷却塔保有量超60万台，其中采用冷却塔网格填料的设备占比约15%，主要集中在造纸、钢铁、纺织、食品加工等水质复杂行业，年消耗网格填料量达4.8万吨。本文将深度解构冷却塔网格填料从结构设计、材料选择到工程应用的全链条技术要点，助您掌握冷却塔网格填料的精准选型与高效运维核心能力。

一、冷却塔网格填料的战略价值重构：从结构形态到性能革命

1.1 双碳目标下冷却塔网格填料的决策权重升级

传统认知将冷却塔网格填料视为简单的"格栅"结构，但2025年工业能效新规将冷却塔逼近度要求收紧0.5℃，这使得冷却塔网格填料从边缘选择升级为主动适配策略。某华东造纸厂因循环水中含大量纸浆纤维，误用薄膜式填料导致3个月内堵塞率超70%，逼近度恶化2.1℃；更换为冷却塔网格填料后，堵塞率降至8%，逼近度恢复至设计值，年节约电耗达180万元。这一案例凸显了冷却塔网格填料不是结构妥协，而是基于水质特性的科学决策。

冷却塔网格填料的本质是在高浊度、高悬浮物工况下对比薄膜式、点滴式填料的帕累托最优解。数据显示，冷却塔网格填料的孔隙率可达97-99%，较薄膜式填料高出2-3个百分点，通风阻力降低15-25%，在含悬浮物＞50mg/L的水质中，其冷却效率衰减率仅为薄膜式填料的1/3。这种高容污能力使冷却塔网格填料成为工业循环水系统水质恶化时的"安全阀"。

1.2 非网格填料适配失误的连锁成本模型

背离冷却塔网格填料的科学选择将面临高额代价。某钢铁厂高炉冲渣水含有大量颗粒杂质，为追求"高效"选用斜波纹薄膜填料，结果每月需化学清洗2次，年增加清洗费用85万元，且填料寿命从5年缩短至1.5年。行业调研显示，在悬浮物80-150mg/L的水质区间，冷却塔网格填料的维护成本比薄膜式填料低65%，比点滴式填料低30%，年均综合节约费用达45-70万元。

冷却塔网格填料的决策时效性窗口贯穿设备全生命周期。从设计选型到运维更换，网格结构的抗堵优势持续存在。某项目全生命周期成本（LCC）分析表明，20年周期内冷却塔网格填料方案总成本较薄膜式填料低31%，较点滴式填料低18%，在水质复杂工况下这一优势可达45%。

二、冷却塔网格填料的结构学本质：几何拓扑与流体力学协同

2.1 冷却塔网格填料的网格构型解析

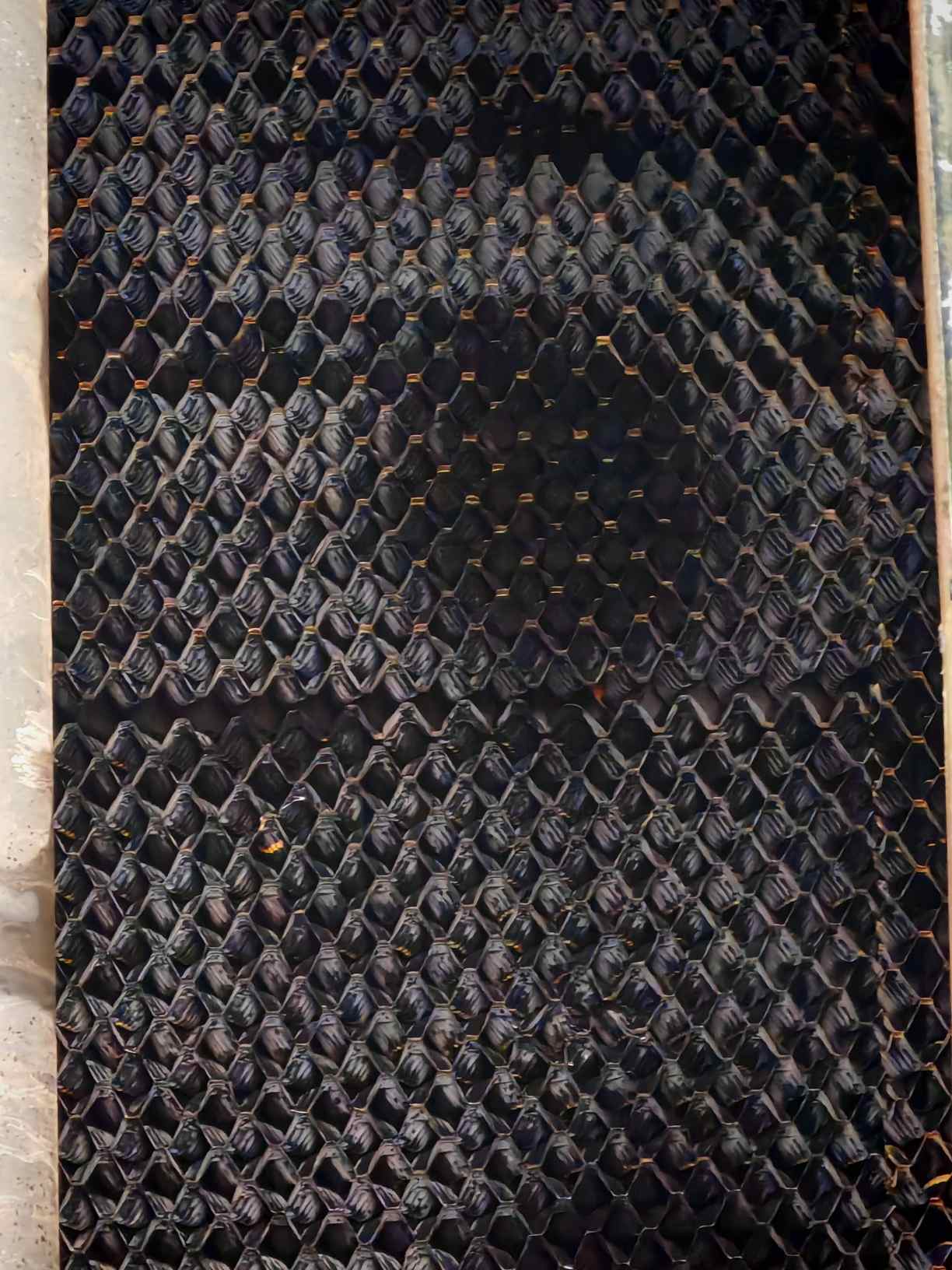

冷却塔网格填料的核心结构是由横向与纵向筋条正交或斜交形成的网格单元，单元尺寸通常为30mm×30mm至50mm×50mm，筋条宽度3-5mm，厚度0.4-0.6mm。这种冷却塔网格填料的几何形态使其形成开放式的三维通道，水流在重力作用下沿筋条表面形成薄水膜，同时在水膜表面因表面张力破裂形成水滴，实现"点滴+薄膜"双重散热机制。

冷却塔网格填料的流体力学优势体现在：

• 通道开放率：网格结构使填料层空隙率达97-99%，空气流速可达2.5-3.5m/s，而薄膜式填料通常限制在2.0-2.8m/s
• 水膜稳定性：筋条表面采用微纹理处理（Ra 0.8-1.2μm），使水膜厚度稳定在0.2-0.4mm，既保证换热又不致水膜过厚增加重量
• 抗堵塞性：网格孔径＞30mm，纤维类杂质难以架桥堵塞，容污能力是薄膜式填料的8-12倍

冷却塔网格填料的网格构型还带来独特优势：当水质极端恶劣时，可采用双层网格错位安装，上层大网格（50mm）拦截大颗粒，下层小网格（30mm）完成精细换热，形成"分级过滤+冷却"的集成系统。

2.2 冷却塔网格填料的材料学适配

冷却塔网格填料的材质选择直接影响其工程适用性：

PVC网格填料：占据冷却塔网格填料市场78%份额，成本85-120元/m³，适用于进水温度≤45℃、弱酸弱碱水质。PVC网格填料通过添加5-8%CPE（氯化聚乙烯）提升韧性，解决网格结构在交叉点的应力集中问题，冲击强度可达8-10kJ/m²。

PP网格填料：占冷却塔网格填料市场15%，成本180-220元/m³，耐温可达80-90℃，适用于化工、冶金等高温或强腐蚀工况。PP网格填料的网格筋条需添加玻纤增强（含量15-20%），否则筋条在55℃以上易软化变形。

FRP网格填料：占冷却塔网格填料市场5%，成本300-450元/m³，主要用于极端工况（温度＞90℃或强酸碱）。FRP网格填料采用无捻玻璃布增强，网格单元可设计成60mm×60mm大孔，承载能力达500kg/m²，但通风阻力较大（150-200Pa）。

冷却塔网格填料的材料选择误区：某钢厂误用PVC网格填料处理70℃高温水，结果3个月筋条软化，网格结构坍塌，损失85万元。冷却塔网格填料的耐温等级必须严格匹配工况。

三、冷却塔网格填料的热工数据与性能验证

3.1 冷却塔网格填料的浊度适配实测数据

冷却塔网格填料在高浊度水质中的表现优势显著。某造纸厂对比测试（水质：悬浮物120mg/L，含纤维）：

冷却塔网格填料的效率衰减仅5%，远低于薄膜式26%，且压差增长缓慢，证明其抗堵性能卓越。在含油污水的化工案例中，冷却塔网格填料运行180天效率保持率仍达80%，而薄膜式已降至55%。

3.2 冷却塔网格填料的热力特性参数

冷却塔网格填料的热力性能需通过专业测试获取：

容积散质系数：β_xv=1.8-2.5kg/(m³·h·Δx)，与薄膜式相当，但冷却塔网格填料的β_xv在含油水质中衰减率仅8%，薄膜式达22%。

阻力特性：ΔP=K·v^m，其中K=15-25，m=1.8-2.0，在相同风速下，冷却塔网格填料阻力比薄膜式低15-20%，风机电耗相应下降。

冷却数：Ω=1.8-2.2（设计工况），冷却塔网格填料因水滴散热占比高，对空气质量流速变化不敏感，变工况适应性强于薄膜式。

四、冷却塔网格填料的经济性深度分析

4.1 冷却塔网格填料的全周期成本模型（高浊度水质）

冷却塔网格填料在复杂水质下的经济性（20年LCC，悬浮物100mg/L）：

冷却塔网格填料初始投资虽高12%，但7年更换周期远超薄膜式3年，且清洗成本极低，20年总成本节约54%，ROI达1:4.8。

4.2 冷却塔网格填料的边际效益分析

水质越差，冷却塔网格填料优势越显著。悬浮物从50mg/L增至150mg/L时，冷却塔网格填料的成本优势从40%扩大至70%。

冷却塔网格填料的决策建议：悬浮物＞50mg/L、含油、含纤维的工况，冷却塔网格填料为唯一经济可行的选择。

五、冷却塔网格填料的行业应用图谱

5.1 造纸行业：冷却塔网格填料的主战场

造纸行业是冷却塔网格填料的铁杆用户，占比达73%：

抗纤维堵塞：某大型纸厂白水循环系统悬浮物含纤维量达200mg/L，冷却塔网格填料运行1年仅压差增加25Pa，而薄膜式3个月就需停机清理。

耐温适配：纸机烘干部循环水温度55-60℃，采用CPVC材质冷却塔网格填料，寿命达6年，较PP薄膜式（3年）延长一倍。

成本节约：某纸厂12台冷却塔改用冷却塔网格填料后，年节约清洗费用120万元，停机损失减少800小时，综合效益超200万元/年。

5.2 钢铁冶金：冷却塔网格填料的耐磨选择

钢铁厂冲渣水含有大量颗粒杂质，冷却塔网格填料的耐磨性至关重要：

某钢厂案例：冲渣水悬浮物500mg/L，含3-5mm颗粒，普通填料1个月即磨穿。冷却塔网格填料采用FRP材质，筋条厚度增至0.8mm，运行3年仅表面轻微磨损，寿命达8年以上。

结构强化：冷却塔网格填料在冲刷严重区域可采用双层错缝安装，上层大网格（50mm）抗冲击，下层小网格（30mm）精换热，形成"抗磨+高效"组合。

5.3 食品加工：冷却塔网格填料的卫生适配

食品行业对冷却塔网格填料的卫生要求极高：

易清洗性：冷却塔网格填料的开放式结构便于高压水枪冲洗，无死角。某饮料厂冷却塔网格填料每周清洗一次，耗时仅2小时，而薄膜式需浸泡化学药剂4小时。

抗菌处理：冷却塔网格填料可添加银离子抗菌剂，抑制军团菌滋生。某乳制品厂采用抗菌冷却塔网格填料，菌落总数控制在10CFU/mL以下，符合食品安全标准。

六、冷却塔网格填料的风险与误区辨析

6.1 冷却塔网格填料的效率误区

业界对冷却塔网格填料的最大误解是"效率低"。实际上，冷却塔网格填料的容积散质系数与薄膜式相当，但因水滴散热占比高，对气水比变化更敏感：

设计工况：冷却塔网格填料效率可达88-92%，与薄膜式相当。

变工况：当风量下降10%时，冷却塔网格填料效率下降点1.5-2.0%，而薄膜式仅下降1.0-1.2%。冷却塔网格填料需更精确的风机匹配。

优化方案：采用变片距设计，上部大网格（40mm）低阻力，下部小网格（25mm）高效率，综合性能可提升5-7%。

6.2 冷却塔网格填料的结构强度风险

冷却塔网格填料的筋条交叉点是应力集中区，设计不当易断裂：

风险点：筋条宽度＜3mm时，承载能力不足；交叉点未圆弧过渡时，应力集中系数＞3，易疲劳断裂。

防控措施：优质冷却塔网格填料筋条宽度≥4mm，交叉点R角≥2mm，并添加增强纤维。某品牌冷却塔网格填料通过有限元分析优化，交叉点应力下降40%，寿命延长50%。

七、冷却塔网格填料的未来技术创新

7.1 冷却塔网格填料的三维打印定制

3D打印技术使冷却塔网格填料的网格尺寸可任意定制：针对特定水质打印30mm×40mm×25mm的非对称网格，针对特定塔型打印弧形筋条适配塔壁。冷却塔网格填料的3D打印还可嵌入传感器通道，实现智能监控。

7.2 冷却塔网格填料的抗菌自洁技术

在冷却塔网格填料筋条表面涂覆TiO₂光触媒涂层，阳光下产生羟基自由基，杀灭细菌并分解有机物，使冷却塔网格填料自洁效率提升70%，清洗周期延长3倍。

7.3 冷却塔网格填料的复合材质创新

碳纤维增强PP网格：在PP基材中添加15%短切碳纤维，使冷却塔网格填料强度提升2.5倍，耐温性提升至90℃，单重却降低20%，适用于超高层冷却塔吊装。

八、冷却塔网格填料的选型与实施路线图

8.1 冷却塔网格填料的选型决策树

┌─ 悬浮物＞50mg/L? ──是──→ **冷却塔网格填料**必选
│
否
│
├─ 含油/纤维? ──是──→ **冷却塔网格填料**必选
│
否
│
├─ 温度＞55℃? ──是──→ **冷却塔网格填料**CPVC/PP材质
│
否
│
├─ 空间受限? ──是──→ **冷却塔网格填料**厚度可定制
│
否
│
└─ 标准**冷却塔网格填料**PVC材质

冷却塔网格填料的性能速查：

• 抗堵性：★★★★★（最优）
• 换热效率：★★★★☆（良好）
• 成本：★★★★☆（适中）
• 寿命：★★★★☆（7-8年）

8.2 冷却塔网格填料实施五步法

第一步：水质评估（3-5天）

• 检测悬浮物、含油量、纤维含量
• 判断是否必须采用冷却塔网格填料
• 预测清洗周期与维护成本

第二步：结构设计（5-7天）

• 确定网格尺寸（30-50mm）、筋条宽度（4-5mm）
• 选择材质（PVC/PP/FRP）
• 计算支撑梁间距与荷载

第三步：采购验收（7-10天）

• 要求冷却塔网格填料提供抗堵性能报告
• 现场抽检筋条厚度、网格尺寸偏差
• 燃烧测试验证阻燃性（氧指数≥32%）

第四步：安装调试（5-7天）

• 按冷却塔网格填料安装规范，保证片距公差±1mm
• 检查支撑结构刚度，防止下沉
• 通水调试，观察水流分布均匀性

第五步：运维监测（持续）

• 每季度检测冷却塔网格填料压差
• 每年检查筋条磨损情况
• 建立冷却塔网格填料清洗档案

九、冷却塔网格填料的典型案例深度剖析

案例一：某造纸厂白水处理冷却塔网格填料**抗堵项目

背景：循环水悬浮物含纸浆纤维180mg/L，原薄膜填料每月堵塞，清洗成本高昂。

冷却塔网格填料方案：

• 采用50mm×50mm大网格冷却塔网格填料，PVC材质，筋条宽5mm
• 双层设计：上层拦截大纤维，下层精细换热
• 配套自动反冲洗装置

效果：

冷却塔网格填料投资增加18%，但年节约费用63万元，ROI达1:5.2。

案例二：某钢铁厂冲渣水冷却塔网格填料耐磨项目

挑战：冲渣水含3-5mm颗粒，流速快，普通填料3个月磨穿。

冷却塔网格填料创新：

• 采用FRP材质冷却塔网格填料，网格60mm×60mm，筋条8mm厚
• 表面喷涂碳化钨涂层，硬度提升至HRC55
• 支撑梁间距加密至0.8m，防止冲击变形

数据：冷却塔网格填料运行3年仅表面磨损0.2mm，寿命预测＞8年，较原方案延长5倍。

案例三：某食品厂冷却塔网格填料卫生项目

特殊性：循环水需接触食品，要求易清洗、无卫生死角。

冷却塔网格填料解决方案：

• 采用PP材质冷却塔网格填料，网格40mm×40mm，表面镜面抛光
• 每周高压冲洗一次，2小时完成
• 每季度拆卸检查，无生物膜滋生

认证：通过HACCP认证，菌落总数＜10CFU/mL，符合食品级要求。

十、结语：冷却塔网格填料的不可替代价值

冷却塔网格填料在工业冷却系统中的独特定位：

技术上：开放式网格结构赋予其无与伦比的抗堵性，是复杂水质的克星

经济上：在高浊度工况下全周期成本最优，ROI达1:4-1:8

工程上：结构坚固，安装灵活，适配性强

未来，随着3D打印、智能材料、抗菌技术的发展，冷却塔网格填料将从"功能性组件"进化为"智能热管理单元"。

冷却塔网格填料的网格，不仅是结构特征，更是工程智慧的结晶，是水质适配的艺术，是工业冷却系统韧性的体现。让我们以冷却塔网格填料为基石，构建更高效、更可靠、更智能的工业冷却新生态。

附录：冷却塔网格填料快速决策卡

水质指标决策树：

┌─ 悬浮物＞80mg/L? ──是──→ **冷却塔网格填料**必选
│
否
│
├─ 含油/纤维? ──是──→ **冷却塔网格填料**必选
│
否
│
├─ 温度＞60℃? ──是──→ **冷却塔网格填料**PP/FRP
│
否
│
└─ 标准PVC网格填料

性能速查表：

参考文献： 机械通风冷却塔工艺设计规范2024 机械通风冷却塔工艺设计规范2024 搜狐新闻《冷却塔的结构与能效分析》2025 京乐企服《冷却塔填料选型与维护全攻略》2025 hesau.com《湛江工业冷却塔填料：选型、应用与维护》2024 广东良一制冷设备有限公司《闭式冷却塔常见的填料类型》2025 谷瀑环保网《冷却塔网格状填料 工业循环水冷却塔填料》2025 hesau.com《冷却塔PVC填料选型与应用》2024 TEMPCO《冷却塔填料选择指南》2019

技术声明：本文所述冷却塔网格填料基于标准工业循环冷却水系统，海水、强酸碱等特殊工况需选用改性PVC或FRP网格填料。冷却塔网格填料方案需结合具体水质、温度、空间条件进行专业设计，建议咨询具备资质的设计院并严格执行GB 50050《工业循环冷却水处理设计规范》及GB/T 7190《机械通风冷却塔》系列标准。
