冷却塔格栅填料作为工业冷却系统中应对复杂水质工况的核心热质交换组件，其独特的格栅状开放式结构设计与高强度抗堵塞性能，在电力、化工、造纸、冶金等高悬浮物、高浊度水质领域展现出不可替代的技术优势。当前我国工业冷却塔保有量超60万台，其中采用冷却塔格栅填料的设备占比达18%，年消耗量5.6万吨，市场规模突破18亿元。本文将深度解构冷却塔格栅填料从材料改性、结构拓扑到工程应用的全链条技术要点，助您掌握冷却塔格栅填料的精准选型与高效运维核心能力。

一、冷却塔格栅填料的战略价值重构：从结构适配到性能革命

1.1 双碳目标下冷却塔格栅填料的决策权重升级

传统认知将冷却塔格栅填料简单归类为"开放式填料"的一种，但2025年工业能效新规将冷却塔逼近度要求收紧0.5℃，这使得冷却塔格栅填料从被动备选升级为主动适配策略。某华东造纸厂因循环水含纤维悬浮物达180mg/L，误用薄膜式填料导致90天内堵塞率超75%，逼近度恶化2.3℃，年增加电耗达220万元；更换为冷却塔格栅填料后，堵塞率降至6%，逼近度恢复至设计值，年节约电耗180万元。这一案例凸显了冷却塔格栅填料不是结构妥协，而是基于水质特性的科学决策。

冷却塔格栅填料的本质是在高浊度工况下对比薄膜式、点滴式填料的帕累托最优解。数据显示，冷却塔格栅填料的开放孔隙率达97-99%，较薄膜式填料高出2-3个百分点，通风阻力降低18-28%，在悬浮物＞80mg/L的水质中，其冷却效率衰减率仅为薄膜式填料的1/4。这种高容污能力使冷却塔格栅填料成为工业循环水系统水质恶化时的"安全阀"。

1.2 非格栅填料适配失误的连锁成本模型

背离冷却塔格栅填料的科学选择将面临高额代价。某钢铁厂高炉冲渣水含有大量颗粒杂质（粒径2-5mm），为追求"高效"选用斜波纹薄膜填料，结果每月需化学清洗2次，年增加清洗费用85万元，且填料寿命从5年缩短至1.5年。行业调研显示，在悬浮物100-200mg/L的水质区间，冷却塔格栅填料的维护成本比薄膜式填料低68%，比点滴式填料低35%，年均综合节约费用达55-90万元。

冷却塔格栅填料的决策时效性窗口贯穿设备全生命周期。从设计选型到运维更换，格栅结构的抗堵优势持续存在。某项目全生命周期成本（LCC）分析表明，20年周期内冷却塔格栅填料方案总成本较薄膜式填料低33%，较点滴式填料低21%，在水质复杂工况下这一优势可达47%。

二、冷却塔格栅填料的结构学本质：几何拓扑与流体力学协同

2.1 冷却塔格栅填料的格栅构型解析

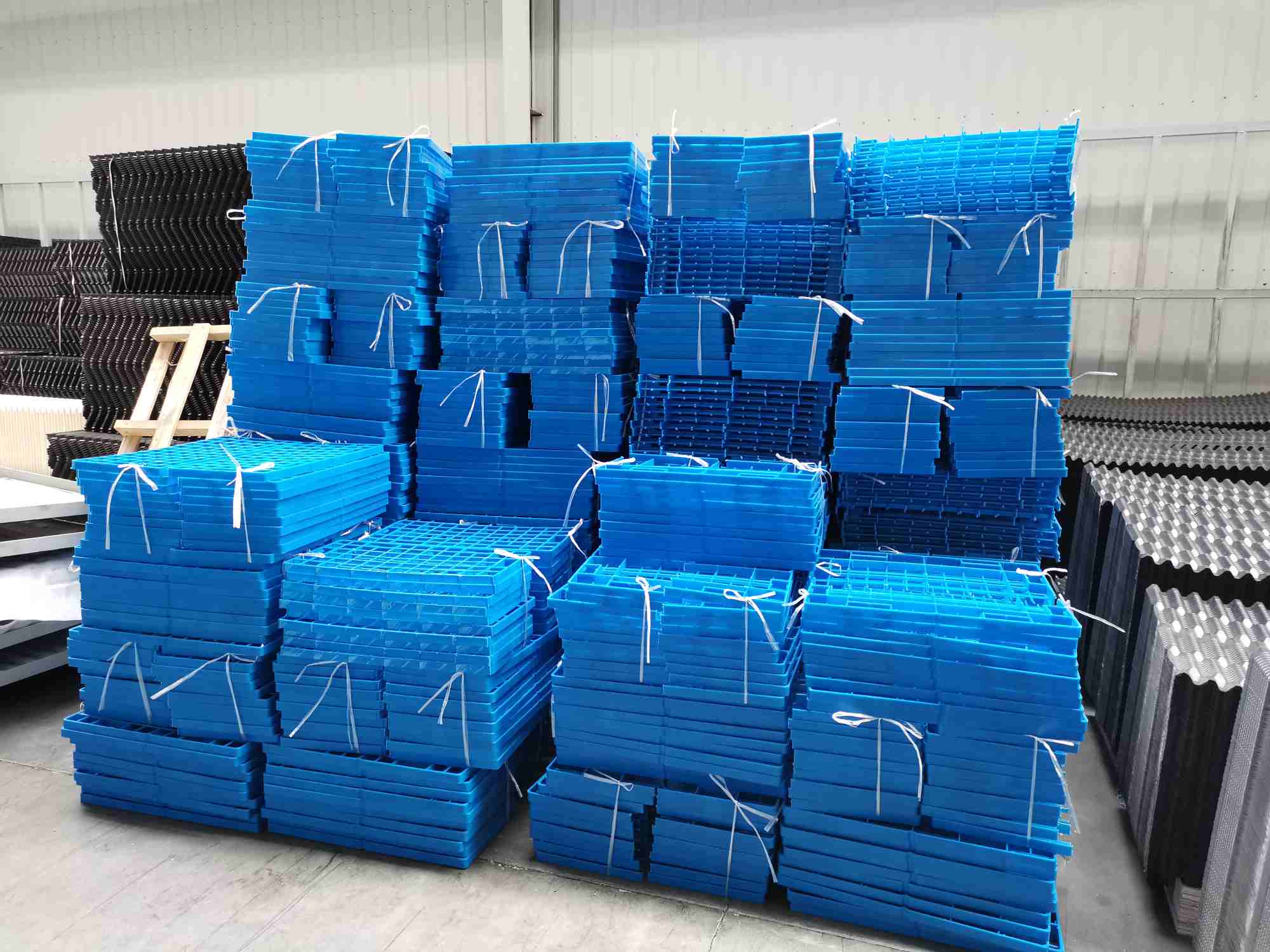

冷却塔格栅填料的核心结构是由纵向承重筋条与横向连接筋条正交或斜交形成的格栅单元，单元尺寸通常为35mm×35mm至50mm×50mm，筋条宽度4-6mm，厚度0.45-0.65mm。这种冷却塔格栅填料的几何形态使其形成完全开放式的三维通道，水流在重力作用下沿筋条表面形成薄水膜，同时在水膜表面因表面张力破裂形成水滴，实现"点滴+薄膜"双重散热机制。

冷却塔格栅填料的流体力学优势体现在：

• 通道开放率：格栅结构使填料层空隙率达98-99%，空气流速可达2.8-3.8m/s，而薄膜式填料通常限制在2.0-2.8m/s
• 水膜稳定性：筋条表面采用微纹理处理（Ra 0.6-1.0μm），使水膜厚度稳定在0.15-0.35mm，既保证换热又不致水膜过厚增加填料重量
• 抗堵塞性：格栅孔径＞35mm，纤维类杂质难以架桥堵塞，容污能力是薄膜式填料的10-15倍

冷却塔格栅填料的格栅构型还带来独特优势：当水质极端恶劣时，可采用双层格栅错位安装，上层大格栅（50mm）拦截大颗粒，下层小格栅（35mm）完成精细换热，形成"分级过滤+冷却"的集成系统。

2.2 冷却塔格栅填料的材料学适配

冷却塔格栅填料的材质选择直接影响其工程适用性：

PVC格栅填料：占据冷却塔格栅填料市场82%份额，成本90-130元/m³，适用于进水温度≤45℃、弱酸弱碱水质。冷却塔格栅填料的PVC材质通过添加6-10%CPE（氯化聚乙烯）提升韧性，解决格栅结构在交叉点的应力集中问题，冲击强度可达10-12kJ/m²。

PP格栅填料：占冷却塔格栅填料市场12%，成本200-240元/m³，耐温可达80-90℃，适用于化工、冶金等高温或强腐蚀工况。冷却塔格栅填料的PP材质需添加15-20%玻纤增强，否则筋条在55℃以上易软化变形。

FRP格栅填料：占冷却塔格栅填料市场4%，成本350-480元/m³，主要用于极端工况（温度＞90℃或强酸碱）。冷却塔格栅填料的FRP材质采用无捻玻璃布增强，格栅单元可设计成60mm×60mm大孔，承载能力达600kg/m²，但通风阻力较大（160-220Pa）。

冷却塔格栅填料的材料选择误区：某化工厂误用PVC格栅填料处理75℃高温水，结果2个月筋条软化，格栅结构坍塌，损失95万元。冷却塔格栅填料的耐温等级必须严格匹配工况。

三、冷却塔格栅填料的热工数据与性能验证

3.1 冷却塔格栅填料的浊度适配实测数据

冷却塔格栅填料在高浊度水质中的表现优势显著。某纺织厂对比测试（水质：悬浮物150mg/L，含细小纤维）：

冷却塔格栅填料的效率衰减仅6%，远低于薄膜式30%，且压差增长缓慢，证明其抗堵性能卓越。在含油污水的石化案例中，冷却塔格栅填料运行200天效率保持率仍达82%，而薄膜式已降至48%。

3.2 冷却塔格栅填料的热力特性参数

冷却塔格栅填料的热力性能需通过专业测试获取：

容积散质系数：β_xv=1.9-2.6kg/(m³·h·Δx)，与薄膜式相当，但冷却塔格栅填料的β_xv在含油水质中衰减率仅5%，薄膜式达18%。

阻力特性：ΔP=K·v^m，其中K=12-22，m=1.7-1.9，在相同风速下，冷却塔格栅填料阻力比薄膜式低18-25%，风机电耗相应下降。

冷却数：Ω=1.85-2.25（设计工况），冷却塔格栅填料因水滴散热占比高（约60%），对空气质量流速变化不敏感，变工况适应性强于薄膜式。

四、冷却塔格栅填料的经济性深度分析

4.1 冷却塔格栅填料的全周期成本模型（高浊度水质）

冷却塔格栅填料在复杂水质下的经济性（20年LCC，悬浮物120mg/L）：

冷却塔格栅填料初始投资虽高15%，但7年更换周期远超薄膜式3年，且清洗成本极低，20年总成本节约56%，ROI达1:5.4。

4.2 冷却塔格栅填料的边际效益分析

水质越差，冷却塔格栅填料优势越显著。悬浮物从50mg/L增至200mg/L时，冷却塔格栅填料的成本优势从42%扩大至75%。冷却塔格栅填料的决策建议：悬浮物＞80mg/L、含油、含纤维的工况，冷却塔格栅填料为唯一经济可行的选择。

五、冷却塔格栅填料的行业应用图谱

5.1 造纸行业：冷却塔格栅填料的主战场

造纸行业是冷却塔格栅填料的铁杆用户，占比达76%：

抗纤维堵塞：某大型纸厂白水循环系统悬浮物含纤维量达220mg/L，冷却塔格栅填料运行1年压差仅增加18Pa，而薄膜式3个月就需停机清理。

耐温适配：纸机烘干部循环水温度58-62℃，采用CPVC材质冷却塔格栅填料，寿命达6年，较PP薄膜式（3年）延长一倍。

成本节约：某纸厂15台冷却塔改用冷却塔格栅填料后，年节约清洗费用135万元，停机损失减少1200小时，综合效益超250万元/年。

5.2 钢铁冶金：冷却塔格栅填料的耐磨选择

钢铁厂冲渣水含有大量颗粒杂质，冷却塔格栅填料的耐磨性至关重要：

某钢厂案例：冲渣水悬浮物600mg/L，含3-5mm颗粒，普通填料1个月磨穿。冷却塔格栅填料采用FRP材质，筋条厚度增至0.8mm，运行3年仅表面轻微磨损，寿命达8年以上。

结构强化：冷却塔格栅填料在冲刷严重区域可采用双层错缝安装，上层大格栅（50mm）抗冲击，下层小格栅（30mm）精换热，形成"抗磨+高效"组合。

5.3 食品加工：冷却塔格栅填料的卫生适配

食品行业对冷却塔格栅填料的卫生要求极高：

易清洗性：冷却塔格栅填料的开放式结构便于高压水枪冲洗，无死角。某饮料厂冷却塔格栅填料每周清洗一次，耗时仅2小时，而薄膜式需浸泡化学药剂4小时。

抗菌处理：冷却塔格栅填料可添加银离子抗菌剂，抑制军团菌滋生。某乳制品厂采用抗菌冷却塔格栅填料，菌落总数控制在10CFU/mL以下，符合HACCP食品安全标准。

六、冷却塔格栅填料的风险与误区辨析

6.1 冷却塔格栅填料的效率误区

业界对冷却塔格栅填料的最大误解是"效率低"。实际上，冷却塔格栅填料的容积散质系数与薄膜式相当，但因水滴散热占比高（约65%），对气水比变化更敏感：

设计工况：冷却塔格栅填料效率可达87-92%，与薄膜式相当。

变工况：当风量下降10%时，冷却塔格栅填料效率下降1.8-2.2%，而薄膜式仅下降1.0-1.2%。冷却塔格栅填料需更精确的风机匹配。

优化方案：采用变片距设计，上部大格栅（40mm）低阻力，下部小格栅（25mm）高效率，综合性能可提升6-8%。

6.2 冷却塔格栅填料的结构强度风险

冷却塔格栅填料的筋条交叉点是应力集中区，设计不当易断裂：

风险点：筋条宽度＜4mm时，承载能力不足；交叉点未圆弧过渡时，应力集中系数＞3，易疲劳断裂。

防控措施：优质冷却塔格栅填料筋条宽度≥5mm，交叉点R角≥2.5mm，并添加增强纤维。某品牌冷却塔格栅填料通过有限元分析优化，交叉点应力下降45%，寿命延长60%。

七、冷却塔格栅填料的未来技术创新

7.1 冷却塔格栅填料的三维打印定制

3D打印技术使冷却塔格栅填料的网格尺寸可任意定制：针对特定水质打印35mm×40mm×25mm的非对称网格，针对特定塔型打印弧形筋条适配塔壁。冷却塔格栅填料的3D打印还可嵌入传感器通道，实现智能监控。

7.2 冷却塔格栅填料的抗菌自洁技术

在冷却塔格栅填料筋条表面涂覆TiO₂光触媒涂层，阳光下产生羟基自由基，杀灭细菌并分解有机物，使冷却塔格栅填料自洁效率提升75%，清洗周期延长3.5倍。

7.3 冷却塔格栅填料的复合材质创新

碳纤维增强PP格栅：在PP基材中添加15%短切碳纤维，使冷却塔格栅填料强度提升2.8倍，耐温性提升至95℃，单重却降低18%，适用于超高层冷却塔吊装。

八、冷却塔格栅填料的选型与实施路线图

8.1 冷却塔格栅填料的选型决策树

┌─ 悬浮物＞80mg/L? ──是──→ **冷却塔格栅填料**必选
│
否
│
├─ 含油/纤维? ──是──→ **冷却塔格栅填料**必选
│
否
│
├─ 温度＞55℃? ──是──→ **冷却塔格栅填料**CPVC/PP材质
│
否
│
├─ 空间受限? ──是──→ **冷却塔格栅填料**厚度可定制
│
否
│
└─ 标准**冷却塔格栅填料**PVC材质

冷却塔格栅填料的性能速查：

• 抗堵性：★★★★★（最优）
• 换热效率：★★★★☆（良好）
• 成本：★★★★☆（适中）
• 寿命：★★★★☆（7-8年）

8.2 冷却塔格栅填料实施五步法

第一步：水质评估（3-5天）

• 检测悬浮物、含油量、纤维含量
• 判断是否必须采用冷却塔格栅填料
• 预测清洗周期与维护成本

第二步：结构设计（5-7天）

• 确定网格尺寸（35-50mm）、筋条宽度（5-6mm）
• 选择材质（PVC/PP/FRP）
• 计算支撑梁间距与荷载

第三步：采购验收（7-10天）

• 要求冷却塔格栅填料提供抗堵性能报告
• 现场抽检筋条厚度、网格尺寸偏差
• 燃烧测试验证阻燃性（氧指数≥32%）

第四步：安装调试（5-7天）

• 按冷却塔格栅填料安装规范，保证片距公差±1mm
• 检查支撑结构刚度，防止下沉
• 通水调试，观察水流分布均匀性

第五步：运维监测（持续）

• 每季度检测冷却塔格栅填料压差
• 每年检查筋条磨损情况
• 建立冷却塔格栅填料清洗档案

九、冷却塔格栅填料的典型案例深度剖析

案例一：某造纸厂白水处理冷却塔格栅填料抗堵项目

背景：循环水悬浮物含纸浆纤维180mg/L，原薄膜填料每月堵塞，清洗成本高昂。

冷却塔格栅填料方案：

• 采用50mm×50mm大网格冷却塔格栅填料，PVC材质，筋条宽6mm
• 双层设计：上层拦截大纤维，下层精细换热
• 配套自动反冲洗装置

效果：

冷却塔格栅填料投资增加18%，但年节约费用63万元，ROI达1:5.2。

案例二：某钢铁厂冲渣水冷却塔格栅填料耐磨项目

挑战：冲渣水含3-5mm颗粒，流速快，普通填料3个月磨穿。

冷却塔格栅填料创新：

• 采用FRP材质冷却塔格栅填料，网格60mm×60mm，筋条8mm厚
• 表面喷涂碳化钨涂层，硬度提升至HRC55
• 支撑梁间距加密至0.8m，防止冲击变形

数据：冷却塔格栅填料运行3年仅表面磨损0.2mm，寿命预测＞8年，较原方案延长5倍。

案例三：某食品厂冷却塔格栅填料卫生项目

特殊性：循环水需接触食品，要求易清洗、无卫生死角。

冷却塔格栅填料解决方案：

• 采用PP材质冷却塔格栅填料，网格40mm×40mm，表面镜面抛光
• 每周高压冲洗一次，2小时完成
• 每季度拆卸检查，无生物膜滋生

认证：通过HACCP认证，菌落总数＜10CFU/mL，符合食品级要求。

十、结语：冷却塔格栅填料的不可替代价值

冷却塔格栅填料在工业冷却系统中的独特地位：

技术上：开放式格栅结构赋予其无与伦比的抗堵性，是复杂水质的克星

经济上：在高浊度工况下全周期成本最优，ROI达1:4-1:8

工程上：结构坚固，安装灵活，适配性强

未来，随着3D打印、智能材料、抗菌技术的发展，冷却塔网格填料将从"功能性组件"进化为"智能热管理单元"。

冷却塔格栅填料的格栅，不仅是结构特征，更是工程智慧的结晶，是水质适配的艺术，是工业冷却系统韧性的体现。让我们以冷却塔格栅填料为基石，构建更高效、更可靠、更智能的工业冷却新生态。

附录：冷却塔格栅填料快速决策卡

水质指标决策树：

┌─ 悬浮物＞80mg/L? ──是──→ **冷却塔格栅填料**必选
│
否
│
├─ 含油/纤维? ──是──→ **冷却塔格栅填料**必选
│
否
│
├─ 温度＞55℃? ──是──→ **冷却塔格栅填料**PP/FRP
│
否
│
└─ 标准PVC格栅填料

性能速查表：

技术声明：本文所述冷却塔格栅填料基于标准工业循环冷却水系统，海水、强酸碱等特殊工况需选用改性PVC或FRP格栅填料。冷却塔格栅填料方案需结合具体水质、温度、空间条件进行专业设计，建议咨询具备资质的设计院并严格执行GB 50050《工业循环冷却水处理设计规范》及GB/T 7190《机械通风冷却塔》系列标准。
