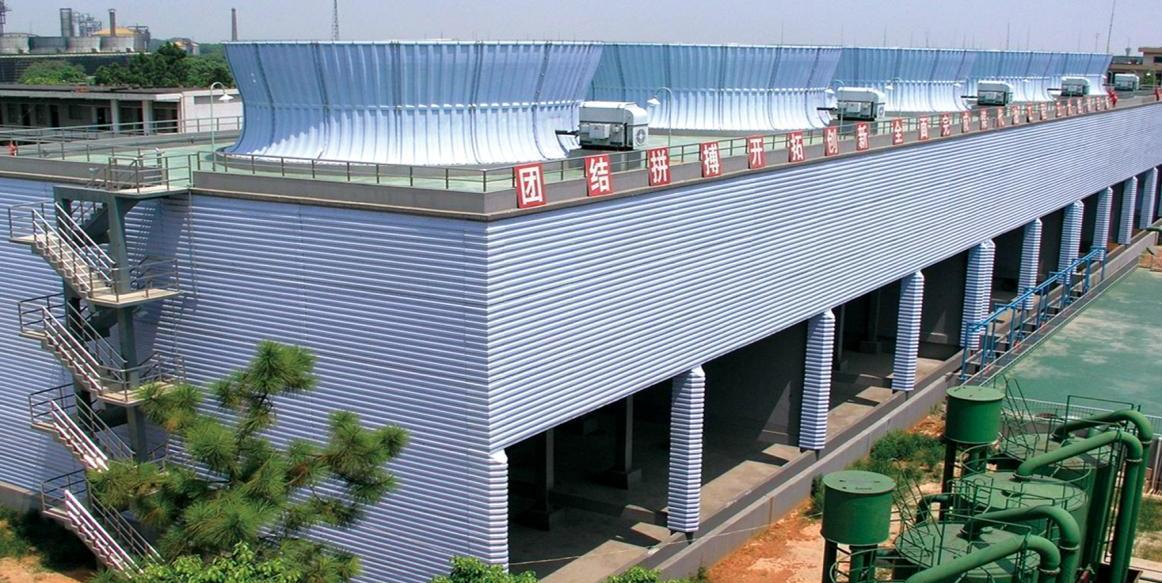

逆流冷却塔是一种高效的热交换设备,其核心特点是冷却水与空气流动方向相反(水向下流动,空气向上流动),通过填料层实现高效散热。
填料层
PVC填料最多,主要材质有PVC波纹板、PP波纹板或FRP(玻璃钢)。增大水与空气接触面积,延长热交换时间。配水系统
旋转布水器:均匀喷洒热水至填料顶部。喷嘴:确保水流分布均匀,避免局部干区。风机系统
强制通风:驱动空气从底部进入,向上穿过填料层。变频控制:调节风机转速以匹配负荷需求。集水盘与补水系统
收集降温后的循环水,通过水泵回输至热源设备。热交换过程
水路:热水从塔顶进入,沿填料层垂直向下流动。气路:空气从塔底进入,逆向穿过填料层,带走水中的热量。蒸发散热:部分水蒸发吸热,剩余水温度显著降低。关键参数
冷却效率:通常可达90%~95%。温降范围:单塔可降温5~15℃(取决于设计参数)。对比维度 | 逆流冷却塔 | 横流冷却塔 |
---|---|---|
水流与气流方向 | 水向下,空气向上(逆向流动)。 | 水垂直下落,空气水平流动(垂直交叉)。 |
散热效率 | 更高(接触时间更长)。 | 较低,但结构简单。 |
噪音水平 | 较高(风机靠近填料顶部)。 | 较低(气流分布更均匀)。 |
适用场景 | 高温、高负荷工业场景。 | 空间受限、低噪音需求的民用场景。 |
占地面积 | 较小(紧凑设计)。 | 较大(需横向扩展填料层)。 |
关键参数
冷却水量(Q):根据热负荷计算(单位:m³/h)。单塔500m³/h,单塔100m³/h,单塔2000m³/h,单塔5000m³/h,单塔6000m³/h进出水温差(ΔT):通常设计为5~10℃。43-33度,40-32度环境温湿度:影响冷却效率(高温高湿地区需增大风机功率)。常规湿球28度。填料选型
高温场景:选用PP填料(耐温≤70℃)。耐腐蚀场景:FRP填料(适用于含氯离子废水)。节能设计
变频风机:根据负荷动态调节转速,降低能耗。自然通风优化:塔体高度与直径比例设计合理,减少风机依赖。Copyright © 2020-2025 四川巨龙液冷科技有限公司 All Rights Reserved. | 网站地图 | 蜀ICP备2024115412号
