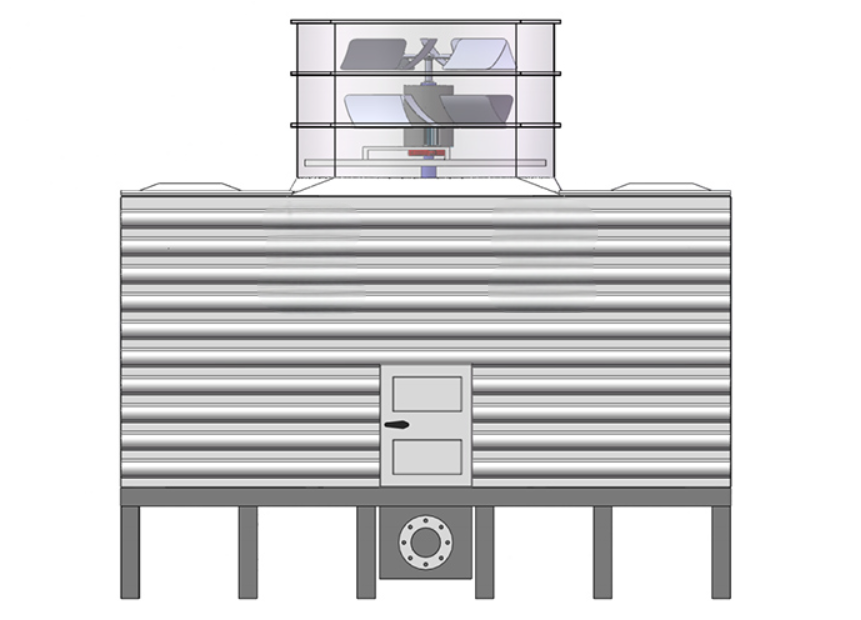

冷却塔空气分配装置

在冷却塔中，除了水的均匀分配和造成较大的自由表面之外，同时还存在着空气沿冷却塔断面上的均匀分配的问题，目前要解决气流的均匀分布对逆流式冷却塔来说是十分重要的。为此在逆流式冷却塔中设空气分配装置，其通常包括进风口和导风装置两部分，对横流式冷却塔来说，仅是进风口这部分，但具有导流作用。
1、进风口进风口的外形和面积大小对整个填料面积上的气流分布的均匀性和空气动力阻力有很大影响。当进风口面积大即进风口高度高，则进口风速小，塔内空气分布均匀，塔内气流总阻力也小，有利于水的冷却；但塔增高，造价也会增大。反之，进风口面积减小，则风速增大风量分布不均匀、进风口涡流区大、影响冷效。逆流式冷却塔的进风口高度应结合进风口空气动力阻力、塔内空气流场分布、冷却塔塔体的各部分尺寸及布置淋水填料的类型、空气动力阻力等因素，通过综合性的技术经济比较后确定。逆流式冷却塔进风口与淋水面积之比一般的数值为：机械通风冷却塔不宜小于0.550%，当小于0.4时，应在进风口上缘设导风板。进风口上下缘处风速相对较小，中间风速大，进风口的平均风速一般在2.2～2.8ms之间；风筒式自然通风冷却塔的进风口与淋水面积之比宜为0.35～0.40。横流式冷却塔进风口高度与淋水填料高度相同，但是倾斜面。过去逆流式机械通风冷却塔进风口均设置百叶窗图，百叶窗叶片的安装角度α一般为30°～50°。叶片的宽度和间距视塔的大小而不同，叶片材料有玻璃钢、塑料、木材等，可以是平板，也可用波纹板。百叶窗的作用主要认为：起空气导流作用及防止淋水溅出塔外和减少淋水噪声。寒冷地区可把百叶窗做成转动式，冬季可局部关闭，减少进风量，防止结冰。目前逆流塔基本上不设百叶窗少数及用户要求仍可设。因实践证明设百叶窗导流在塔壁处形成的空气涡流大于不设百叶窗，空气分布反而不均匀；因进塔空气风向是沿360°倾向塔内的，底盘直径又大于塔体，故不会溅水到塔外；不设百叶窗又减少了进风的阻力；减少了用材和造价等。横流式冷却塔进风口均设百叶窗导风装置。
2、导风装置有些逆流式冷却塔中采用90°角度挡风板及填料采用斜形和梯形布置如图3-50所示来达到布气均匀性，以提高冷却效果。当进风口高度较小时，为了避免气流流线突变形成涡流区，可在进风口上部装弧形导流板。填料底部尽量靠近进风口上缘，以减少进风口直角产生的尖端效应，缩小涡流区，以促使气流进入填料周边。不设进风百叶窗的逆流塔，均在沿进风口360°设置通过圆心的数块垂直导风板，其作用除防止产生气流旋涡使布气均匀之外，还防止当风向改变、风速较大时气流穿过塔体。
