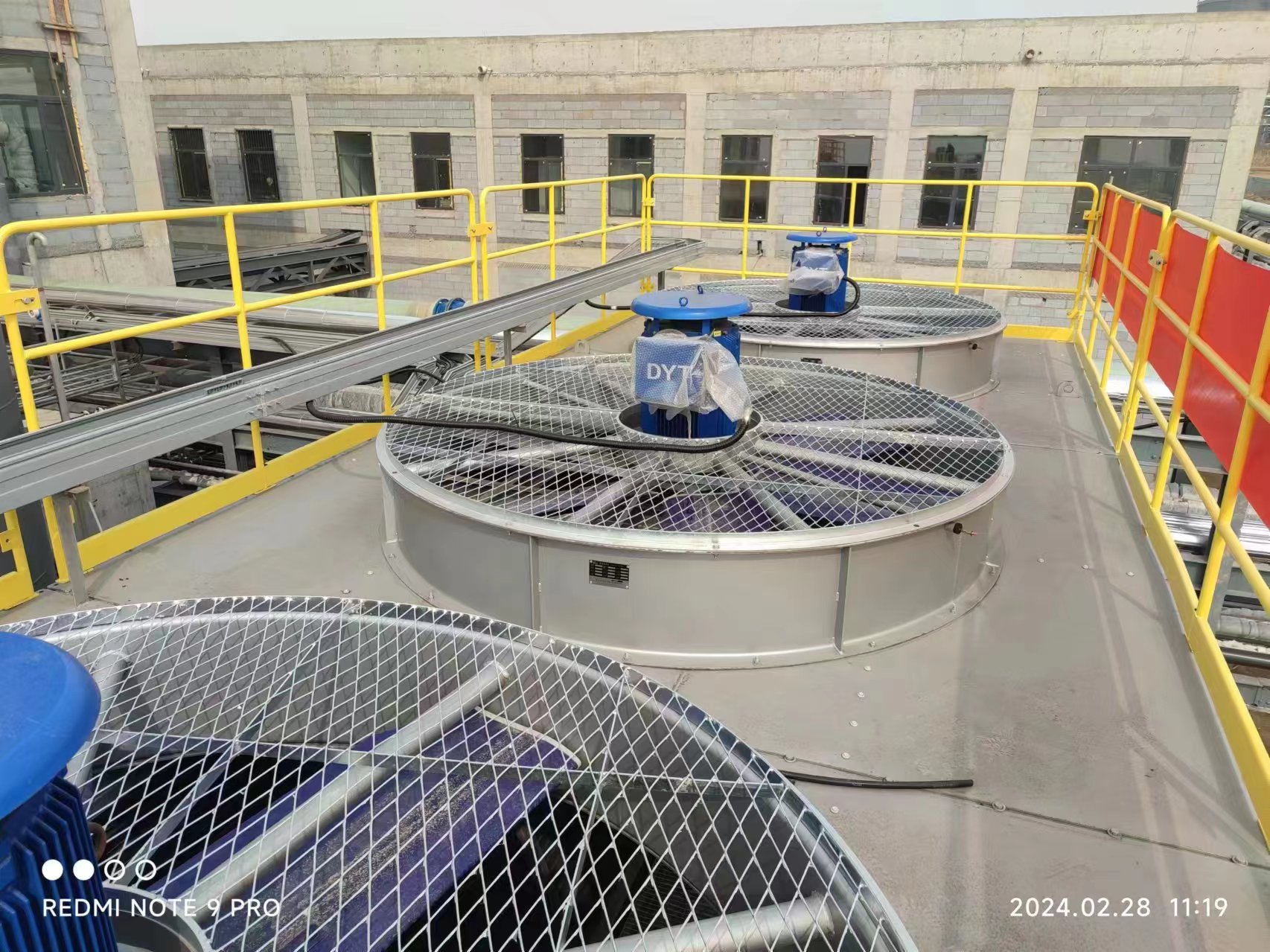

在工业冷却塔的全生命周期运维中，填料的物理形态稳定性是决定系统能效的“隐形杀手”。不同于明显的破裂或穿孔，工业冷却塔填料变形率是一个缓慢累积、极易被忽视却极具破坏力的隐性指标。据权威行业协会统计，约45%的老旧冷却塔“能效跳水”并非源于材质老化，而是由于填料不可逆的几何形变导致的气流短路与布水失衡。作为深耕冷却塔维修二十年的技术专家，必须指出：工业冷却塔填料变形率绝非简单的尺寸偏差，它是材料蠕变、热应力疲劳、风载荷扰动与化学腐蚀共同作用的综合体现。本文将从材料力学、流体力学、检测技术及工程治理四大维度，为您呈现一份极具深度的工业冷却塔填料变形率技术白皮书。

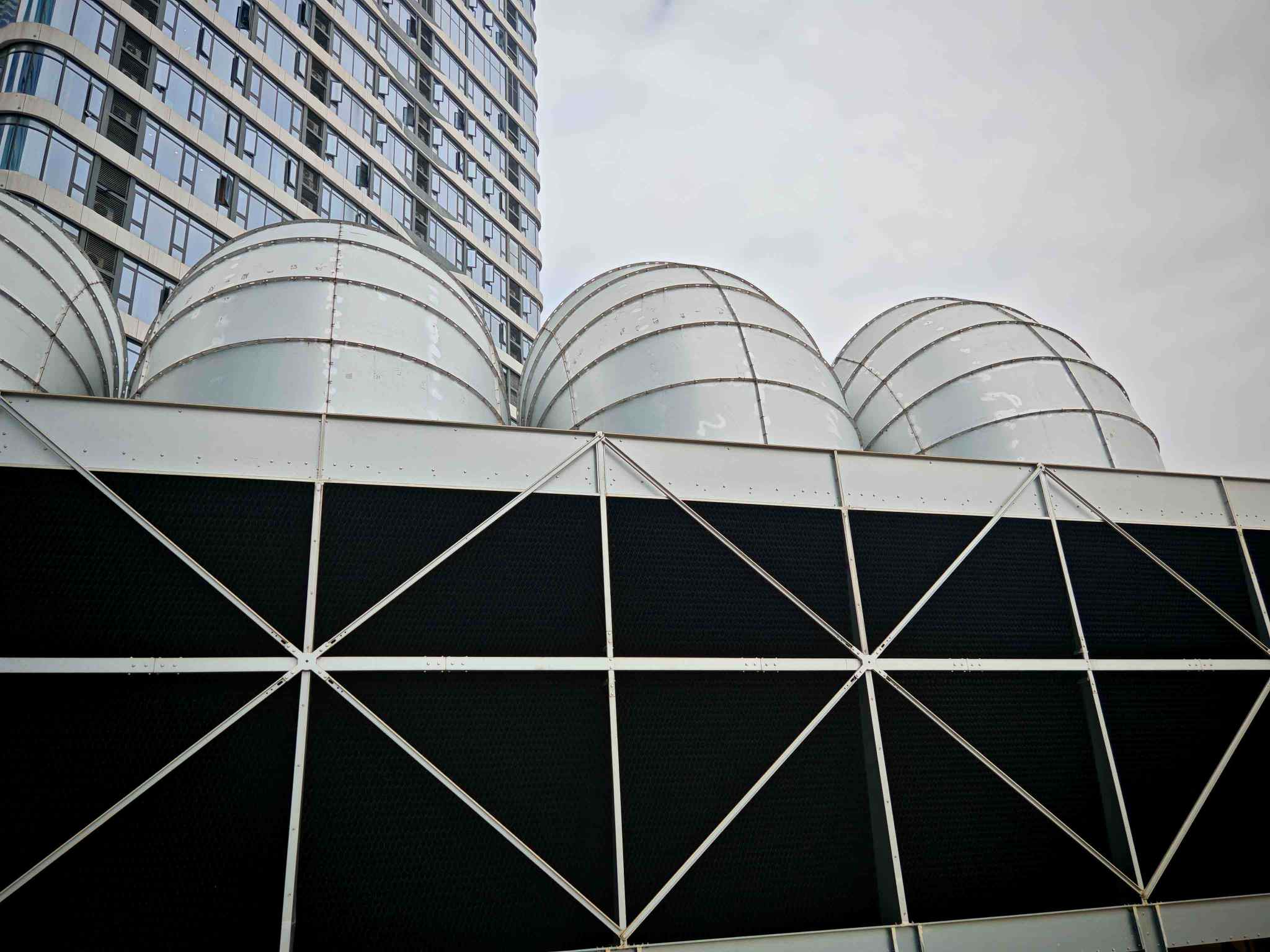

一、工业冷却塔填料变形率的热力学后果与流场畸变

工业冷却塔填料变形率（通常指填料片材在长度或宽度方向上的相对伸长或弯曲度，单位%）直接破坏了设计的气水交换流道，引发严重的热力性能衰减。

1. 流道堵塞与“气动短路”效应

冷却塔填料的核心功能在于延长气水接触路径。当工业冷却塔填料变形率超过临界值（通常为3%-5%）时，波纹片会发生扭曲、塌陷或相互叠压。

• 几何畸变：原本规整的S波或蜂窝单元因变形导致流道截面积减小，甚至完全闭合。
• 短路形成：变形严重的区域会形成“低阻力通道”，气流优先通过这些短路路径，而未经过充分热交换即排出。实验数据显示，当局部工业冷却塔填料变形率达到10%时，该区域的有效换热面积损失可达40%，导致出水温度偏差超过2℃。

2. 边界层破坏与换热效率崩塌

根据梅克尔（Merkel）热质交换理论，填料表面的层流底层厚度决定了换热效率。

• 形态依赖：高效填料的波形设计（如正弦波、双曲线波）是为了在特定气流速度下维持最佳的湍流边界层。工业冷却塔填料变形率的增加会破坏这种精密的波形结构。
• 性能衰减曲线：研究表明，工业冷却塔填料变形率与容积散质系数（K·a）呈指数衰减关系。当变形率从0%增加至8%时，K·a值可能下降25%-30%。这意味着，为了维持相同的冷却效果，风机必须增加15%的风量，能耗急剧上升。

二、工业冷却塔填料变形率的材料学根源与蠕变机制

深入理解工业冷却塔填料变形率的成因，必须从高分子材料的微观结构入手。PVC（聚氯乙烯）与PP（聚丙烯）作为主流填料材质，其分子链的运动特性决定了抗变形能力。

1. 冷蠕变与应力松弛

填料在长期承受自重、风压及热应力作用下，会发生“冷蠕变”（Cold Flow）。

• 分子链滑移：在持续应力作用下，高分子链段发生相对滑移，导致材料产生不可逆的塑性变形。工业冷却塔填料变形率随时间的推移呈现“先快后慢”的蠕变曲线。
• 温度敏感性：温度是加速蠕变的核心因素。阿伦尼乌斯方程表明，环境温度每升高10℃，PVC的蠕变速率约增加一倍。在夏季高温工况（>40℃）下，工业冷却塔填料变形率的累积速度是春秋季的3-5倍。

2. 紫外线老化与光降解

户外运行的冷却塔填料长期暴露在紫外线（UV）下。

• 光氧老化：UV辐射会打断高分子链，导致材料表面粉化、龟裂。粉化层的力学强度极低，在风荷载下极易剥落，进而引发内部结构的连锁变形。
• 增塑剂析出：为了改善韧性，填料中常添加邻苯二甲酸酯类增塑剂。随着时间推移，增塑剂挥发或析出，导致材料玻璃化转变温度（Tg）升高，材料由韧性态转变为脆性态，工业冷却塔填料变形率在脆性阶段表现为突发性的断裂而非缓慢弯曲。

3. 填料配方的“隐形杀手”

市场上部分低价填料为了降低成本，大量添加碳酸钙（CaCO3）填充剂。

• 界面缺陷：无机填料与有机树脂基体的相容性差，形成微观界面缺陷。在交变应力下，这些缺陷成为应力集中点，加速裂纹扩展。
• 数据对比：优质原生料填料的工业冷却塔填料变形率（10年）通常<3%，而高填充回收料填料的变形率往往>8%，且伴随严重的脆化开裂。

三、结构力学视角下的工业冷却塔填料变形率控制

除了材料本身，填料的结构设计与支撑方式是控制工业冷却塔填料变形率的关键外部约束。

1. 临界屈曲载荷与跨度限制

填料片材在风压作用下可视为简支梁或固支梁。欧拉公式揭示了临界屈曲载荷与跨度的关系：Pcr​∝L21​。

• 跨度陷阱：工业冷却塔填料变形率与填料的支撑跨度呈平方正比关系。若将填料支撑间距从1.0m扩大至1.2m，在相同风压下，中心挠度（变形量）将增加44%。
• 加强筋的必要性：对于宽度较大的填料（>1.2m），必须在波纹波峰处设置横向加强筋（ ribs），将大跨度分解为小跨度，从而将工业冷却塔填料变形率控制在安全范围内。

2. 装配应力与热膨胀补偿

• 冷装配应力：若在低温环境下安装填料，预留间隙不足，当夏季高温来临时，填料的热膨胀（线膨胀系数约10−4/∘C）无法释放，会产生巨大的压应力，导致波浪形填料发生“鼓包”变形。
• 累积误差：在大型塔体中，每层填料的微小变形会逐层累积。若每层工业冷却塔填料变形率为0.5%，10层累积后的总高度偏差可达5-10cm，严重影响布水器的射程与覆盖均匀性。

四、工业冷却塔填料变形率的现场检测与量化评估

传统的“目测法”无法精准判断工业冷却塔填料变形率，必须引入科学的检测手段。

1. 3D激光扫描与数字孪生建模

利用手持式3D激光扫描仪对填料层进行全覆盖扫描，生成点云数据。

• 偏差分析：将扫描模型与原始设计CAD模型进行比对，软件可自动计算出每个点位的变形矢量，生成工业冷却塔填料变形率热力图。
• 精度：该方法可检测出0.1mm级的变形，精度远超人工测量。

2. 数字图像相关法（DIC）

在填料表面喷涂散斑，通过高速相机拍摄变形前后的图像，利用DIC算法计算应变场。

• 动态监测：可在风机运行状态下，实时监测填料在风荷载下的动态变形量，区分“弹性变形”与“塑性变形”。
• 应用：主要用于研发阶段的新型填料抗变形测试，或对关键塔体进行在线健康监测。

3. 简易现场测量法（运维实用）

对于不具备高精设备的运维团队，可采用“拉线法”：

• 操作：在填料层上、中、下三层拉设细钢丝，测量钢丝与填料波峰的垂直距离。
• 判定：若最大偏差超过波高的15%，则判定工业冷却塔填料变形率超标，需进行局部矫正或更换。

五、工业冷却塔填料变形率超标的治理策略与改造技术

一旦检测发现工业冷却塔填料变形率超标，需根据变形程度采取分级治理策略。

1. 轻度变形（变形率<5%）：在线矫正与加固

• 张力复位：利用专用张紧装置，对变形的填料片材施加反向拉力，使其恢复部分原始波形。
• 增加支撑：在变形严重的区域增设临时支撑架或拉筋，限制进一步变形。
• 局限性：此方法仅适用于弹性变形为主的阶段，无法解决材料蠕变导致的永久变形。

2. 中度变形（5%<变形率<15%）：局部更换与流道疏通

• 模块化替换：现代冷却塔多采用模块化填料。可精准剔除变形率超标的模块，植入新模块。
• 高压水射流整形：利用150-200MPa的超高压水射流清除填料表面的结垢与附着物，减轻局部荷载，缓解变形趋势。注意：此操作需控制压力，避免击穿老化的填料片。

3. 重度变形（变形率>15%）：整体更换与材质升级

• 报废标准：当工业冷却塔填料变形率超过15%，填料结构已丧失承载能力，且流道大面积堵塞，修复成本已超过更换成本的60%，必须整体更换。
• 材质升级：在更换时，应选用抗蠕变性能更优的材质：
  • 改性PP+玻璃纤维：在PP中加入30%玻璃纤维，拉伸强度提升2倍，工业冷却塔填料变形率可控制在2%以内（10年）。
  • 量子复合材料：新型纳米复合材料，利用量子点增强分子间作用力，兼具高强度与自修复特性。

六、基于工业冷却塔填料变形率的全生命周期管理（LCM）体系

将工业冷却塔填料变形率纳入冷却塔的全生命周期管理，是实现预测性维护的核心。

1. 建立变形率增长模型

通过历史数据拟合，建立工业冷却塔填料变形率与运行时间、累积运行小时数、环境温度的函数关系：
δ(t)=A⋅tn⋅e−Ea​/RT
其中，δ为变形率，t为时间，T为绝对温度。该模型可用于预测填料剩余寿命。

2. 设定分级预警阈值

• 绿色区（δ<3%）：正常运行，按常规巡检。
• 黄色区（3%≤δ<8%）：重点关注，增加红外热成像检测频率，每季度测量一次阻力。
• 红色区（δ≥8%）：停机检修，制定更换计划。

3. 运行优化减缓变形

• 变频控制：在低负荷时段降低风机转速，减少风压对填料的冲击，显著降低动态变形累积。
• 均风技术：在进风口加装均风板，消除局部高风速区，避免填料因局部过载而变形。

七、工业冷却塔填料变形率研究的未来展望

随着材料科学与数字化技术的融合，工业冷却塔填料变形率的控制将迎来技术革命。

1. 形状记忆聚合物（SMP）填料

利用形状记忆效应，当填料因外力变形后，通过加热或光照刺激，可自动恢复至原始形状。这种智能材料有望将工业冷却塔填料变形率的不可逆性降至零。

2. 光纤光栅（FBG）嵌入式监测

在填料生产过程中预埋FBG传感器，实时监测填料内部的应变与温度。

• 原理：应变导致光纤折射率变化，通过解调仪可读出实时变形量。
• 价值：实现工业冷却塔填料变形率的“毫秒级”监测与远程报警，彻底告别人工巡检。

3. 4D打印定制化填料

基于CFD流场模拟结果，利用4D打印技术制造具有“程序化变形能力”的填料。例如，设计填料在特定温度下发生微量预变形，以抵消运行中的热膨胀，实现“零净变形”运行。

工业冷却塔填料变形率不仅是衡量填料质量的物理指标，更是冷却塔结构健康与能效水平的“晴雨表”。从微观的分子链滑移到宏观的结构屈曲，从静态的几何测量到动态的在线监测，每一项对工业冷却塔填料变形率的精准管控，都是对工业冷却系统安全稳定运行的有力保障。对于运维管理者而言，摒弃“坏了再修”的被动思维，建立基于变形率数据的预测性维护体系，是实现降本增效、践行绿色工业的必由之路。未来，随着智能材料与数字孪生技术的深度应用，工业冷却塔填料变形率将不再是不可控的“熵增”过程，而是可设计、可监测、可逆转的工程变量，为工业冷却技术的高质量发展注入新的动力。
