在工业冷却系统的精细化运维中，填料的几何参数往往被简化为“体积”或“比表面积”的附属指标，而工业冷却塔填料长度这一关键线性维度却长期处于“经验估算”的灰色地带。然而，据中国冷却塔行业协会统计，约28%的冷却塔能效不达标并非源于材质老化，而是填料长度与塔体截面、风机特性的匹配失当。作为冷却塔内部的“热交换主战场”，工业冷却塔填料长度直接决定了气水接触的有效时长、流场的均匀性以及结构的抗风载能力。本文将从流体力学边界层理论、结构力学挠度分析、热工计算模型及工程实操四大维度，深度解析工业冷却塔填料长度的技术内核，为行业提供一份极具实操价值的“长度设计与运维白皮书”。

一、工业冷却塔填料长度的热力学基础与流场效应

工业冷却塔填料长度并非简单的物理尺寸，它是控制热质交换过程的“时间变量”。在梅克尔（Merkel）热交换理论中，冷却效率取决于气水两相在填料内的接触时间与接触面积。

1. 接触时间与冷却数的函数关系

冷却塔的热工性能核心指标是冷却数（NTU），其物理意义代表了热交换的难易程度。公式表达为：
NTU=∫t2​t1​​hs​−hcp​⋅dt​
而工业冷却塔填料长度（L）直接决定了空气在填料层内的停留时间（τ）。在气速（V）恒定的情况下，L=V⋅τ。

• 长度不足的后果：若工业冷却塔填料长度过短，空气未达到饱和焓值即排出，导致出水温度偏高（逼近度大）。
• 长度过剩的代价：过度增加长度会使空气过早达到饱和状态，后续填料段成为“死区”，不仅浪费材料，还会显著增加系统阻力。

2. 边界层累积效应

在填料的入口段，气水边界层较薄，换热效率最高。随着气流向填料深处推进，边界层逐渐增厚，换热效率呈指数衰减。

• 临界长度概念：工业冷却塔填料长度存在一个“临界值”（通常为1.0-1.2m）。超过此长度后，换热效率的边际增益急剧下降（<5%），而阻力损失却线性增加。
• 分段式设计的必要性：对于大型冷却塔，采用多段式填料（如上下两段，中间设检修层）比单段超长填料更具气动优势，能有效重置边界层，维持高换热效率。

二、工业冷却塔填料长度对系统阻力的非线性影响

工业冷却塔填料长度是系统总阻力的主要贡献者之一，其影响程度往往被低估。填料阻力（ΔP）与长度呈近似线性正相关，但这种关系在高气速下会演变为指数级增长。

1. 达西-魏斯巴赫公式的工程应用

填料层的空气阻力可由达西-魏斯巴赫公式描述：
ΔP=f⋅De​L​⋅2ρV2​
其中，f为摩擦系数，L即工业冷却塔填料长度，De​为填料当量直径。

• 敏感性分析：在相同气速下，工业冷却塔填料长度每增加0.2米，系统阻力约增加20-30Pa。对于风机全压仅为250-300Pa的常规冷却塔，这意味着风机工作点将向左移动，风量可能下降10%-15%，直接导致冷却能力崩塌。

2. 风机特性曲线的匹配陷阱

许多维修人员在更换填料时，仅关注填料的比表面积，忽视了长度对风机特性的影响。

• 喘振风险：若盲目增加工业冷却塔填料长度，系统阻力曲线与风机性能曲线的交点可能落入“喘振区”。此时，风机流量剧烈波动，产生巨大噪音，甚至损坏叶片。
• 实操准则：工业冷却塔填料长度的设计必须基于风机的“全压效率点”。改造前需进行风机性能测试，确保新填料长度下的阻力不超过风机全压的70%。

三、工业冷却塔填料长度的结构力学约束与安装工艺

除了气动性能，工业冷却塔填料长度还承载着巨大的结构载荷，是决定填料寿命与维护成本的关键因素。

1. 悬臂梁效应与挠度控制

填料在运行中承受湿重（可达40-60kg/m²）和风载荷。从力学角度看，填料板可视为一端固定的悬臂梁。

• 挠度公式：最大挠度 fmax​∝L4。这意味着，工业冷却塔填料长度的微小增加会导致中部下挠变形呈几何级数增长。
• 结构失效模式：当工业冷却塔填料长度超过1.5米且缺乏中间支撑时，填料中部会因长期蠕变产生永久性下凹（俗称“塌腰”）。这不仅会堵塞气道，还会导致布水器喷出的水流直接冲击填料底部，造成局部破损。
• 解决方案：对于长填料（L>1.2m），必须采用“骨架支撑+模块拼接”结构，或在填料中部增设横向承重梁。

2. 热膨胀与冷收缩的补偿

填料材质（PVC/PP/FRP）的热膨胀系数约为金属的5-10倍。

• 长度方向的伸缩：在夏季高温（60℃+）与冬季低温（-10℃）的循环下，工业冷却塔填料长度方向的伸缩量可达5-8mm/m。
• 安装间隙设计：若安装时未预留足够的伸缩缝，填料受热挤压会产生巨大的内应力，导致端板爆裂或螺栓剪切断裂。规范要求，单段工业冷却塔填料长度不宜超过2.0米，若必须更长，需设置伸缩节或采用浮动连接方式。

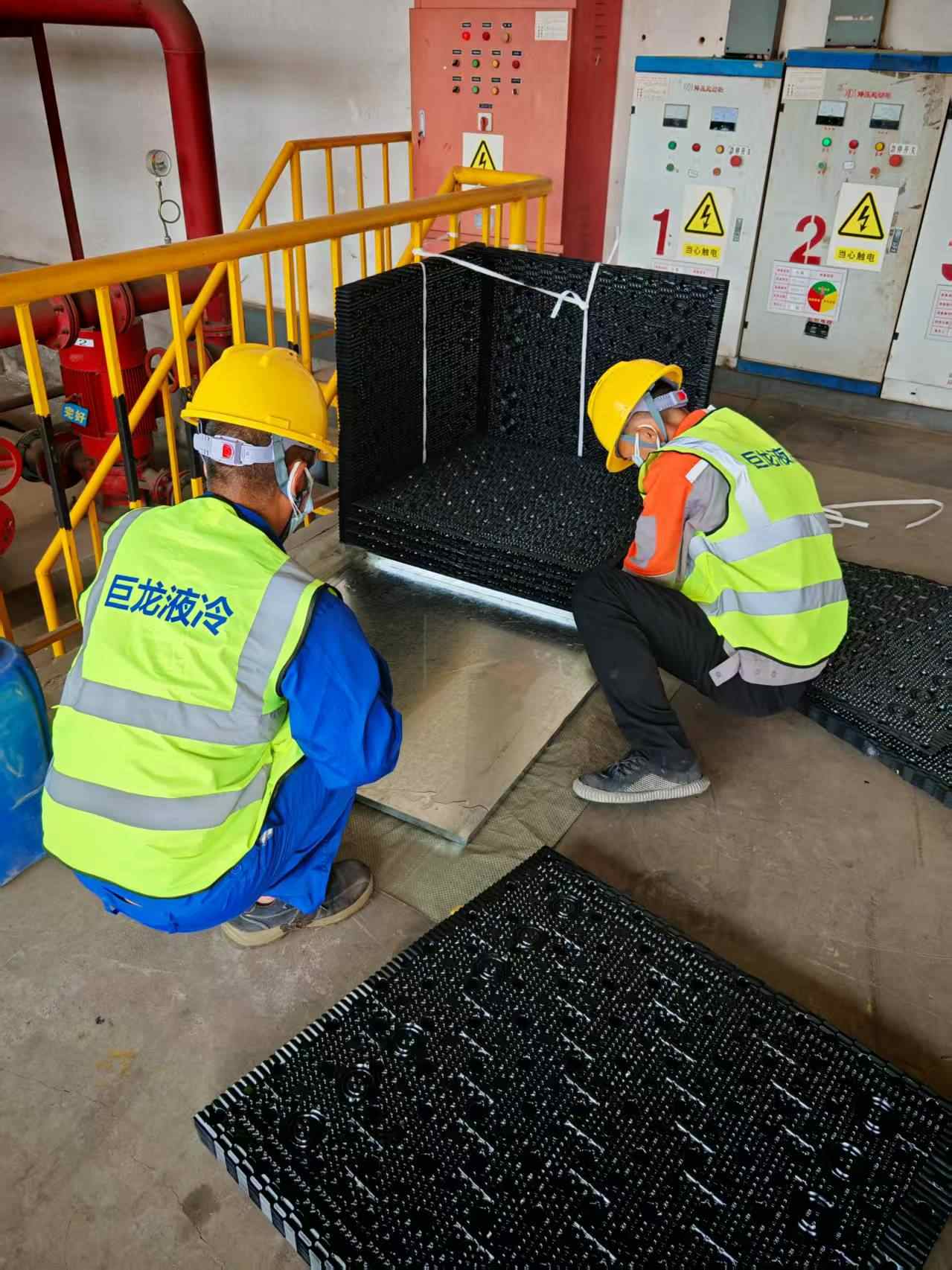

3. 吊装与更换的物流约束

工业冷却塔填料长度直接决定了现场更换的难度与成本。

• 人工搬运极限：单人可搬运的填料长度通常不超过1.2米。超过此长度，需使用专用吊具或多人协作，高空作业风险倍增。
• 塔内空间限制：在狭窄的塔体内，过长的填料块难以旋转和就位。因此，工业冷却塔填料长度往往受限于塔体内部的最小回旋半径（通常为1.0-1.5米）。

四、工业冷却塔填料长度的精准选型模型与计算流程

科学的工业冷却塔填料长度确定需遵循“热工计算-阻力校核-结构验算”的三步闭环流程。

1. 基于NTU的初算模型

利用热工软件（如HTRI或CoolTools）进行模拟：

1. 输入边界条件：水量、温差、湿球温度、风机全压。
2. 设定填料类型：选择K·a值曲线（容积散质系数）。
3. 迭代计算：调整工业冷却塔填料长度（L），直至计算出的出水温度满足设计要求，且阻力<风机全压×70%。
4. 经验修正：考虑污垢系数（0.001-0.002）和老化衰减（10%-15%），最终长度需在此基础上增加10%-15%的安全裕度。

2. 长宽比（L/W）的优化策略

工业冷却塔填料长度需与塔体宽度（W）匹配，形成合理的长宽比。

• 正方形流场陷阱：若L≈W（接近正方形），气流在转角处易形成涡流死区，换热效率低。
• 黄金比例：推荐工业冷却塔填料长度与宽度的比值控制在1.2-1.5之间（即长方形流场）。这种设计能引导气流呈层流状向上运动，减少短路，使气水分布均匀度提升20%以上。

3. 分段式长度的应用

对于超大型冷却塔（水量>2000m³/h），推荐采用“分段错层”设计：

• 下段（进风侧）：采用较短填料（0.8-1.0m），利用高速气流冲刷，防止底部积泥。
• 上段（出风侧）：采用标准长度（1.2-1.5m），保证充分换热。
• 优势：这种变长度设计既降低了总阻力，又解决了底部淤泥堆积问题，还便于分层检修。

五、工业冷却塔填料长度在技改与运维中的实战策略

1. 增容改造中的长度调整

当冷却塔需提升处理能力（如增加15%水量）时：

• 策略A（保长度、增宽度）：若塔体结构允许，优先增加填料宽度（W），保持工业冷却塔填料长度不变。此方案对风机影响最小，且施工简单。
• 策略B（保宽度、增高度/长度）：若宽度受限，可微调工业冷却塔填料长度（增加10-20%），但必须校核风机余压。若风机余压不足，需同步更换为宽叶型风机或增加变频器。
• 策略C（更换高效填料）：将原S波填料（长度1.2m）更换为蜂窝填料（长度1.0m）。利用蜂窝填料高K·a值的特性，在缩短长度的同时提升冷却能力，实现“瘦身增效”。

2. 飘水控制的长度优化

针对飘水率超标的老旧塔：

• 诊断：若红外热成像显示飘水主要来自填料顶部边缘，说明工业冷却塔填料长度过长，导致气流在顶部扩散不均。
• 对策：适当截短工业冷却塔填料长度（如切除顶部0.2m），或在填料顶部加装气流均布板（均风栅），强制气流垂直上升，减少边缘涡流带水。

3. 冬季防冻的长度考量

在严寒地区（如东北、内蒙古），工业冷却塔填料长度影响结冰速度与范围。

• 机理：长填料在低负荷下，底部更容易形成“干冷区”，导致局部结冰膨胀损坏。
• 措施：采用“变截面”工业冷却塔填料长度设计，即底部填料长度略短于顶部，形成自然的旁通风道。或在填料长度方向上设置电伴热带，分段控温，避免整体结冰。

六、工业冷却塔填料长度的常见工程误区与伦理警示

1. 误区一：“长度越长，效果越好”

这是最普遍的认知偏差。某化工厂为解决水温偏高问题，盲目将填料长度从1.2米增至1.8米。结果：阻力增加60Pa，风机风量下降20%，出水温度反而升高2℃。

• 正解****：工业冷却塔填料长度存在“收益递减点”。超过临界长度后，增加的换热量无法抵消风量下降的损失。必须通过热力计算确定最优值，而非凭经验加长。

2. 误区二：忽视材质蠕变对长度的影响

部分维修商使用回收料生产的填料，刚安装时长度达标，但运行半年后因蠕变拉长，导致中部下垂堵塞气道。

• 鉴别：优质填料应添加抗蠕变剂（如玻璃纤维增强）。在采购合同中，应明确工业冷却塔填料长度的“长期稳定性”指标（如运行5年后长度变化率<1%）。

3. 伦理底线：危废处理中的长度陷阱

更换下来的废旧填料属于HW49类危险废物。部分不良商家为节省处置费，将长填料切割成短节，混入普通建筑垃圾填埋。

• 合规要求：废旧填料处置必须执行电子联单制度。工业冷却塔填料长度的切割必须在具备危废处理资质的厂区进行，并进行无害化焚烧或物理回收，严禁随意丢弃。

七、工业冷却塔填料长度的未来趋势：模块化与参数化设计

随着工业4.0与新材料技术的发展，工业冷却塔填料长度的设计正在经历革命。

1. 3D打印的变长度定制

利用大型3D打印技术，可制造出传统模具无法实现的“变截面”填料。

• 应用：根据CFD流场模拟结果，在塔体不同区域（中心vs边缘）打印不同长度的填料单元。中心区长度较短以降低阻力，边缘区长度较长以补偿壁面效应，实现全截面换热效率均等化。

2. 智能可调长度技术

概念型“智能填料”采用电动伸缩结构，可根据季节与负荷调节工业冷却塔填料长度。

• 夏季模式：展开全长，最大化换热面积。
• 冬季/低负荷模式：收缩长度，提高气速，防止结冰并降低风机能耗。

3. 数字孪生中的长度参数

在冷却塔数字孪生模型中，工业冷却塔填料长度是核心几何参数。

• 寿命预测：通过传感器监测填料层的压差分布，AI算法可反推填料因结垢、塌陷导致的“有效长度”衰减，精准预测剩余寿命，实现从“定期更换”到“状态检修”的跨越。

工业冷却塔填料长度是连接热力学、流体力学与结构工程的纽带。从精确的NTU计算到风机特性的匹配，从结构挠度的控制到安装维护的便利性，每一厘米的长度调整都蕴含着深刻的工程智慧。对于运维管理者而言，理解工业冷却塔填料长度的技术内涵，不仅能规避“气动短路”与“结构塌陷”的风险，更能通过科学的长度优化，在投资成本与运行能耗之间找到最佳平衡点。在“双碳”目标下，精准管控工业冷却塔填料长度，就是对工业冷却系统能效最直接的提升。未来，随着模块化与智能技术的应用，工业冷却塔填料长度将不再是一个固定的制造参数，而是一个动态优化的运行变量，持续为工业绿色发展注入动力。
