在工业冷却领域，闭式冷却塔（Closed Circuit Cooling Tower）因其能保持介质纯净、不被环境污染的特性，被广泛应用于中央空调系统、感应电炉、空压机及化工反应釜等高精度温控场景。与开式塔不同，闭式塔存在“盘管+喷淋水”的双重热交换结构。在此结构中，工业闭式冷却塔填料并非直接接触工艺介质，而是作为喷淋水的散热载体，其性能直接决定了喷淋水的降温效果，进而影响盘管内工艺流体的冷却效率。若工业闭式冷却塔填料选型不当或维护缺失，极易导致喷淋水温偏高、盘管结垢加速、风机能耗飙升等连锁反应。本文将从热工原理、材质特性、故障机理及智能运维四个维度，为您呈现一份关于工业闭式冷却塔填料的深度技术指南。

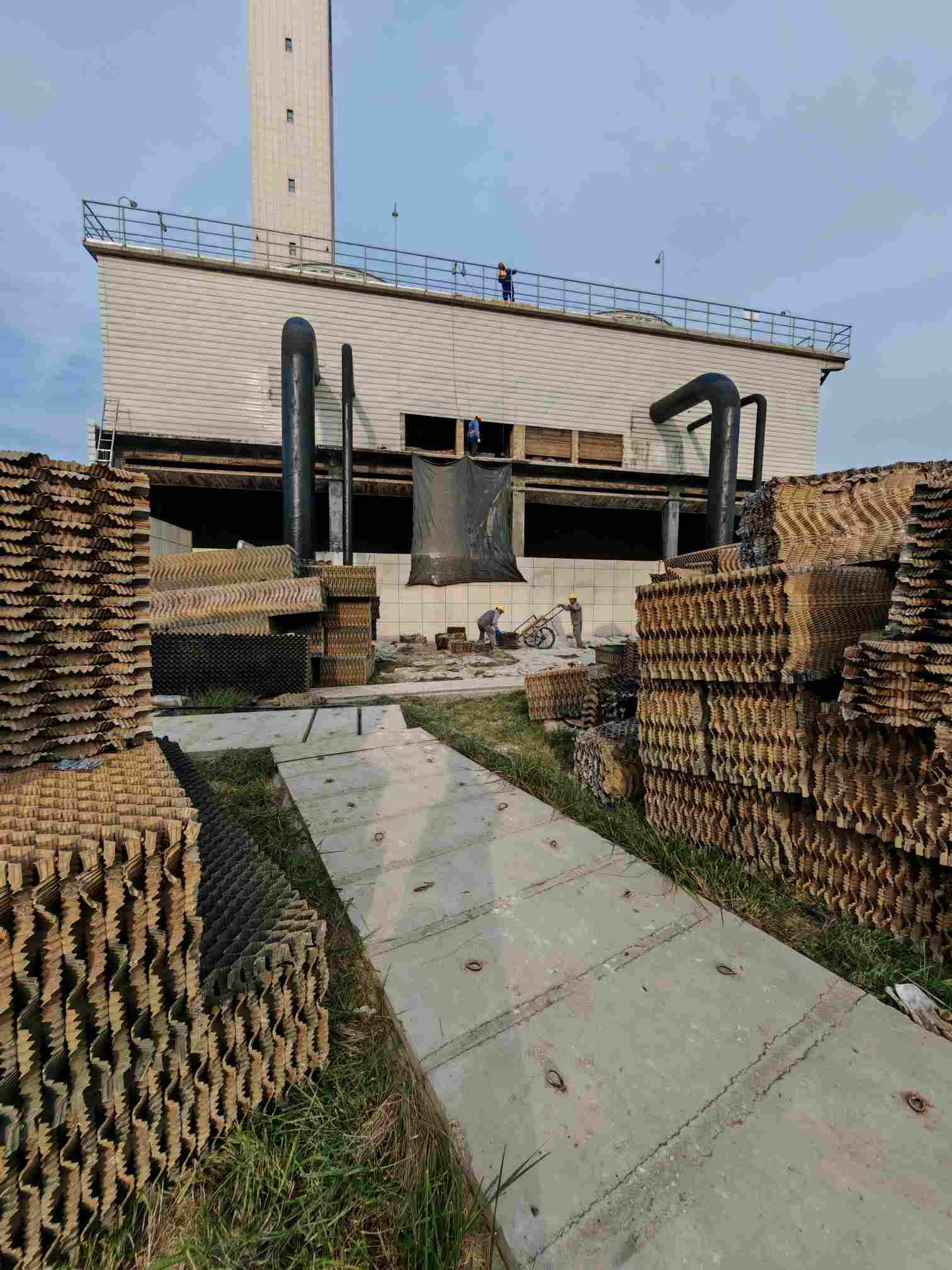

一、工业闭式冷却塔填料的独特热工原理与结构特征

工业闭式冷却塔填料的核心使命是为喷淋水提供巨大的蒸发散热面积。在闭式塔中，高温喷淋水从顶部淋下，流经工业闭式冷却塔填料层，与自下而上的冷空气进行热质交换，降温后的水汇集到底部水槽，再通过循环泵输送至盘管表面进行二次冷却。这一过程对工业闭式冷却塔填料提出了特殊要求：既要保证高效率的热交换，又要具备极低的风阻以节省风机功耗。

目前主流的工业闭式冷却塔填料多采用改性聚氯乙烯（PVC）或聚丙烯（PP）材质，通过热压成型为“S波”或“蜂窝状”结构。以某品牌的高能效填料为例，其特殊的波峰设计将水流破碎成极薄的水膜，使水与空气的接触时间延长至3.5秒以上，热交换效率提升至92%。值得注意的是，由于闭式塔内部湿度极大且温度较高，工业闭式冷却塔填料必须具备优异的抗老化能力。实验数据显示，优质的工业闭式冷却塔填料在60℃高温高湿环境下连续运行5000小时，其拉伸强度保留率仍需大于80%，否则极易发生坍塌堵塞通风孔道。

此外，工业闭式冷却塔填料的布置方式也与开式塔不同。在横流式闭式塔中，填料通常垂直于盘管布置，以避免水滴直接飞散到盘管外表面造成二次热损失；而在逆流式闭式塔中，填料位于盘管正上方，需特别设计导风结构防止气流短路。这种结构上的差异，使得工业闭式冷却塔填料的选型必须与塔体结构深度匹配，这也是许多维修案例中常被忽视的关键点。

二、工业闭式冷却塔填料材质选型的误区与科学决策

在实际工程中，工业闭式冷却塔填料的材质选择往往陷入“唯价格论”或“唯耐温论”的误区。事实上，选型需综合考量水质、温度、压力及安装环境四大要素。

1. PVC材质：成本低、亲水性好，适用于水温≤60℃的常规空调及轻工领域。但PVC的氧指数较低，在特定环境下阻燃性较差，且长期暴露在紫外线下易变黄变脆。
2. PP材质：耐温性提升至80℃-90℃，且耐酸碱腐蚀性能优异，是化工、冶金行业工业闭式冷却塔填料的首选。某大型钢厂的连铸机闭式塔采用PP填料后，在高硬度水质下运行8年未出现明显脆化，而同期使用的PVC填料已大面积破损。
3. 不锈钢/铝箔填料：主要用于极高温度（>100℃）或食品医药级洁净场景。虽然成本高昂，但其表面光洁度高，不易滋生细菌，且具备极强的抗机械损伤能力。
4. 复合纳米涂层填料：这是近年来的技术突破点。在PVC基材上喷涂纳米二氧化硅涂层，可使工业闭式冷却塔填料表面形成超亲水层，水滴铺展面积增加40%，同时具备自清洁功能，能有效抑制水垢附着。

在选型决策中，还需特别关注工业闭式冷却塔填料的“刚性”与“韧性”平衡。过于刚硬的填料在运输和安装中易断裂，而过软的填料在高速气流冲击下易变形导致间距闭合。行业标准通常要求工业闭式冷却塔填料在承受200Pa风压时，变形量不得超过原始厚度的15%。

三、工业闭式冷却塔填料结垢与堵塞的深层机理分析

工业闭式冷却塔填料最常见的故障并非材质老化，而是堵塞。由于喷淋水是开式循环，空气中的灰尘、杂质以及水中的钙镁离子会在填料表面沉积，形成致密的垢层。

1. 化学结垢：硬度离子的沉积

当循环水浓缩倍数超过3.0时，水中的CaCO₃、Mg(OH)₂等难溶盐类极易在工业闭式冷却塔填料表面结晶。研究表明，垢层的导热系数仅为0.5-2.0 W/(m·K)，远低于金属的几十至几百，1mm厚的垢层即可导致热交换效率下降5%-8%。更危险的是，垢层下的缺氧环境会诱发垢下腐蚀，穿孔盘管。

2. 生物粘泥：微生物的温床

闭式塔内部温暖潮湿的环境是军团菌、藻类和真菌的理想繁殖地。这些微生物分泌的胞外聚合物（EPS）会像胶水一样粘附悬浮颗粒，形成粘稠的生物膜。某数据中心的闭式塔因长期未清洗，工业闭式冷却塔填料层被生物泥堵塞了60%，导致进风阻力从标准的50Pa飙升至250Pa，风机电流增加40%，甚至触发了高频跳机故障。

3. 物理堵塞：悬浮物与填料碎片

空气中的柳絮、粉尘以及填料自身老化产生的碎片，会与水中的悬浮物交织，形成“滤饼层”。这种堵塞通常从填料底部开始，逐渐向上蔓延，造成“上干下湿”的现象，严重破坏气水分布均匀性。

四、工业闭式冷却塔填料的精准清洗与修复工艺

针对工业闭式冷却塔填料的堵塞问题，传统的“高压水枪冲洗”往往治标不治本，甚至会冲毁脆弱的波峰结构。专业的运维方案应遵循“诊断-清洗-预膜-监测”的闭环流程。

1. 离线化学清洗技术

对于结垢严重的工业闭式冷却塔填料，建议采用不停机离线清洗。使用柠檬酸或氨基磺酸配合缓蚀剂，在40℃-50℃下循环清洗4-6小时，可有效溶解碳酸盐垢。清洗后必须进行钝化预膜处理，在填料表面形成一层致密的氧化保护膜，延缓二次结垢。某热电厂采用此工艺后，工业闭式冷却塔填料的清洗周期从3个月延长至18个月。

2. 物理清洗与结构修复

对于生物粘泥，需配合高压水枪（压力<10MPa）和专用刷头进行纵向刷洗，避免横向冲刷导致填料倒伏。对于局部破损的工业闭式冷却塔填料，严禁使用普通胶水粘接（易老化脱落），应采用热熔焊接工艺或使用同材质的嵌入式补片。修复面积超过30%时，建议整体更换，因为新旧填料的表面粗糙度差异会导致气流偏流。

3. 智能在线监测系统

现代工业闭式冷却塔填料运维已引入物联网技术。通过在填料层关键节点安装压差传感器和温度传感器，实时监测进风阻力（ΔP）和出水温度（T_out）。当ΔP超过初始值的1.5倍，或T_out异常升高时，系统自动报警并生成清洗工单。这种预测性维护模式，可使工业闭式冷却塔填料始终处于最佳能效区间。

五、工业闭式冷却塔填料在冬季防冻与节能改造中的关键作用

在北方地区，工业闭式冷却塔填料的冬季防冻是运维的重中之重。填料中的残留水在低温下结冰膨胀，会瞬间撑裂PVC片材。专业的防冻措施包括：

• 结构设计：在填料底部设置倾斜角，利于排空积水；
• 运行策略：间歇运行风机，利用盘管余热融化冰层；
• 材质升级：选用耐寒级PP或添加抗冲击改性剂的PVC填料，脆化温度可低至-30℃。

在节能改造方面，工业闭式冷却塔填料是挖掘能效的“金矿”。某化工企业将传统PVC填料更换为低阻力蜂窝填料，风阻系数从0.12降至0.08 kPa/m，风机全压效率提升15%，单塔年节电3.2万度。更激进的改造方案是采用喷射式填料，利用文丘里效应强化气水混合，在同等散热能力下，填料体积可缩小40%，大幅降低塔体建造成本。

六、工业闭式冷却塔填料全生命周期管理的行业规范与伦理

作为冷却塔维修专家，必须强调行业伦理与规范。工业闭式冷却塔填料的更换不应仅以“是否破损”为标准，而应以“热工性能是否达标”为依据。盲目提前更换不仅造成资源浪费，废弃的塑料填料若处理不当（如露天焚烧），会释放二恶英等剧毒物质，严重污染环境。

依据《工业循环冷却水处理设计规范》（GB 50050-2017），工业闭式冷却塔填料的设计寿命通常为10-15年。在全生命周期内，应建立详细的运维档案，记录每次清洗的药剂用量、水质检测报告及填料性能测试数据。当热工性能衰减至设计值的70%以下，或结构损坏率超过20%时，方可启动报废程序。报废后的工业闭式冷却塔填料应交由具备资质的回收企业进行造粒再生，实现循环经济。

此外，在涉及食品、医药等敏感行业时，工业闭式冷却塔填料的材质必须符合FDA或NSF认证，严禁使用回收料生产的劣质填料，防止有毒有害物质迁移至工艺介质中，威胁终端产品安全。

工业闭式冷却塔填料虽小，却是闭式冷却系统能效的“倍增器”。从科学选型到精细化清洗，从防冻保护到节能改造，每一个环节都考验着运维团队的专业度。未来，随着AI算法与新材料技术的融合，工业闭式冷却塔填料将向着“自感知、自适应、自修复”的智能方向进化。对于企业而言，重视工业闭式冷却塔填料的全生命周期管理，不仅是降低维修成本的手段，更是实现绿色制造、履行社会责任的必由之路。
