在冷却塔维修的一线战场上，最令运维工程师头疼的并非设备停机，而是打开塔顶人孔盖那一刻的“惊心动魄”——原本平整的填料层出现了大面积的断裂、碎块甚至局部塌陷。这就是典型的工业冷却塔填料破裂现象。它不像堵塞那样可以通过清洗解决，也不像飘水那样肉眼可见，工业冷却塔填料破裂往往是一个从微观裂纹萌发到宏观结构解体的隐蔽过程，一旦爆发，轻则导致冷却效率断崖式下跌，重则引发填料高空坠落伤人、堵塞布水管甚至损坏风机的连锁灾难。作为一名见证过上百次填料失效的专家，本文将带您深入工业冷却塔填料破裂的“病理室”，通过力学分析、材料检测与实战案例，还原工业冷却塔填料破裂的真相，并提供一套行之有效的“手术方案”。

---

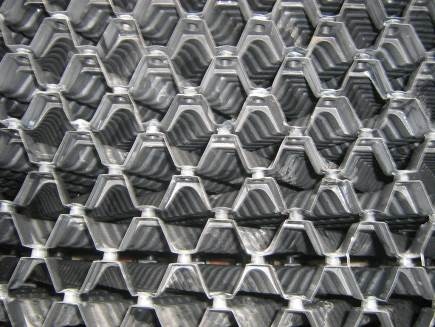

一、现象解构：工业冷却塔填料破裂的临床表现与危害分级

工业冷却塔填料破裂并非单一形态，它在不同阶段、不同工况下呈现出截然不同的破坏特征。准确识别这些特征，是判断故障严重程度的第一步。

1.1 微观裂纹期：肉眼难辨的“内伤”

这是工业冷却塔填料破裂的潜伏阶段。

• 表现：填料表面出现细微的发丝状裂纹（银纹），尤其在波纹的波峰和波谷转折处。用手掰动时，感觉韧性下降，有轻微的“咔咔”声。
• 成因：长期的紫外线照射导致分子链断裂，或者低温下的反复冻融循环产生了内应力。
• 危害：此时换热效率尚未明显下降，但填料的机械强度已损失30%以上，为后续的宏观破裂埋下伏笔。

1.2 脆性断裂期：突如其来的“粉碎”

这是最常见的工业冷却塔填料破裂形式，多发于使用劣质回收料或超期服役的填料。

• 表现：填料不再是整体撕裂，而是像玻璃一样碎成小块。用脚踩踏或风吹过时，碎片纷纷脱落。断裂面平整，呈瓷白色或暗灰色，无明显的塑性变形。
• 特征：这种破裂通常伴随着严重的粉化现象。
• 危害：碎片会随气流进入布水管，造成喷嘴堵塞；落入水池则被循环泵吸入，磨损叶轮。工业冷却塔填料破裂至此阶段，必须立即更换。

1.3 塑性塌陷期：结构性的“骨折”

多见于大型逆流塔或承受异常载荷的填料。

• 表现：填料层整体发生扭曲、折叠或局部塌陷，形成“V”字型或“W”字型的空洞。支撑梁可能发生弯曲变形。
• 成因：通常是由于安装时受力不均、热胀冷缩间隙预留不足，或者外部物体撞击（如冰雹、高空坠物）。
• 危害：这是最危险的工业冷却塔填料破裂形态。气流短路导致冷却失效，且塌陷的填料层可能压塌下层结构，甚至在风机震动下发生连锁坍塌，威胁塔体安全。

---

二、核心病理：导致工业冷却塔填料破裂的四大“致病因子”

为什么有的填料能用十年，有的三年就碎裂？工业冷却塔填料破裂的背后，是材料、设计、环境与安装的四重博弈。

2.1 材料原罪：回收料与劣质助剂的“毒瘤”

这是工业冷却塔填料破裂最根本的原因。

• 分子链断裂：回收PVC经过多次热剪切，分子量大幅降低，长链变成短链，材料从“韧性”变为“脆性”。当受到风压或热应力时，无法通过形变释放能量，只能通过断裂来释放，直接导致工业冷却塔填料破裂。
• 增塑剂析出：为了降低成本，劣质填料添加了大量廉价增塑剂（如DOP）。这些小分子物质在高温水和紫外线作用下极易挥发迁移，留下无数微孔，使填料变成“海绵状”结构，强度归零。
• 填充过量：为了增加重量（按吨卖钱），厂家过量添加碳酸钙（石灰石粉）。碳酸钙与PVC的相容性差，界面处成为应力集中点，轻微受力即引发工业冷却塔填料破裂。

2.2 应力集中：设计与安装的“硬伤”

工业冷却塔填料破裂往往发生在特定的几何位置。

• 波峰波谷：填料波纹的转折处是天然的应力集中区。如果模具设计不合理，R角过小，在热胀冷缩时，此处的内应力可超过材料屈服强度，引发疲劳裂纹，最终导致工业冷却塔填料破裂。
• 固定方式不当：如果使用钢丝绳捆扎过紧，或者压网安装不平整，会在填料表面形成点状压迫。长期运行下，压迫点下方会产生蠕变裂纹，进而扩展为贯穿性裂缝，造成工业冷却塔填料破裂。
• 热膨胀受阻：这是最隐蔽的杀手。PVC的线膨胀系数高达8×10^-5/℃。如果安装时未预留伸缩缝，夏季高温时填料受热膨胀无处释放，巨大的压应力会直接将填料“挤碎”或“撑裂”，引发灾难性的工业冷却塔填料破裂。

2.3 环境侵蚀：老化与腐蚀的“慢刀子”

• 光氧老化：紫外线是高分子材料的天敌。它能打断PVC分子链，使材料表面硬化、龟裂。户外塔的向阳面，工业冷却塔填料破裂的概率是背阴面的3倍以上。
• 化学腐蚀：在化工、电镀等行业，循环水中含有酸、碱或有机溶剂。这些介质会侵蚀PVC的极性基团，降低分子间作用力。实验表明，在pH<5的酸性环境中，填料的断裂伸长率会下降50%，极易发生脆性工业冷却塔填料破裂。
• 生物降解：某些特殊菌种（如真菌）能直接以PVC中的碳元素为食，分泌酶解物质。被生物膜覆盖的区域，往往是工业冷却塔填料破裂的始发地。

2.4 外力冲击：不可抗力的“黑天鹅”

• 风机震动：如果风机动平衡失效，强烈的震动会通过支撑结构传递给填料。长期高频震动会导致填料连接处疲劳松动，最终引发工业冷却塔填料破裂。
• 冰雹与坠物：在北方地区，春季的冰雹灾害是导致工业冷却塔填料破裂的常见原因。直径2cm的冰雹从几十米高空落下，动能足以击穿填料片。
• 人为破坏：维修人员在塔顶作业时踩踏不当，或者使用尖锐工具清理填料，都可能造成局部的工业冷却塔填料破裂，并埋下隐患。

---

三、诊断技术：如何精准定位工业冷却塔填料破裂的“病灶”

工业冷却塔填料破裂不可怕，可怕的是“带病运行”。掌握科学的诊断技术，能在灾难发生前止损。

3.1 宏观巡检：望闻问切

• 看：站在塔底向上看，观察填料层表面是否平整，有无明显的缺口、塌陷或颜色突变（发黄、发黑通常意味着老化破裂）。
• 听：在风机运行时，倾听塔内是否有异常的“沙沙”声或“噼啪”声。这是碎片相互摩擦或气流冲击破裂面的声音，是工业冷却塔填料破裂的听觉信号。
• 摸：停机后进入塔内，随机抽取填料片，用指甲掐、用手折。如果轻易断裂或发出脆响，说明工业冷却塔填料破裂已进入不可逆阶段。

3.2 红外热成像：捕捉温度异常

工业冷却塔填料破裂会导致气流分布不均，进而引起温度场异常。

• 原理：破裂区域通常伴随着堵塞或气流短路，其表面温度会与周边健康区域产生差异。
• 操作：使用红外热像仪拍摄填料表面。健康的填料温度分布均匀；而发生工业冷却塔填料破裂并塌陷的区域，温度往往偏高（换热不足）或偏低（气流短路）。
• 优势：非接触、大面积、快速筛查，能发现肉眼难以触及的顶部填料破裂情况。

3.3 超声波探伤：内部裂纹的“照妖镜”

对于怀疑有内部裂纹但表面完好的填料，可采用超声波探伤仪。

• 方法：将探头紧贴填料表面，发射超声波。如果内部有裂纹，超声波会在裂纹界面发生反射，波形图上会出现异常波峰。
• 应用：主要用于评估工业冷却塔填料破裂的深度和范围，判断是局部更换还是整体更换。

3.4 碎片分析：破案的“DNA”

收集塔底水池中的填料碎片，进行实验室分析。

• 成分分析：通过傅里叶红外光谱（FTIR）分析碎片成分，判断是否为劣质回收料（如混入了PE、PP）。
• 断口分析：通过扫描电镜（SEM）观察断口形貌。韧性断裂呈蜂窝状，脆性断裂呈解理台阶。这能帮我们反推工业冷却塔填料破裂的主因是冲击还是老化。

---

四、应急处置：工业冷却塔填料破裂后的止损策略

一旦确认发生工业冷却塔填料破裂，必须立即采取行动。犹豫不决是安全管理的最大敌人。

4.1 紧急停机与隔离

• 立即停机：如果工业冷却塔填料破裂导致了严重的布水堵塞或风机震动超标，必须立即切断电源，防止事态扩大。
• 区域隔离：在冷却塔周围拉设警戒线，防止高空坠物伤人。破裂的填料碎片重量轻、表面积大，随风飘散范围广，需特别注意下风向的人员安全。
• 水源切换：如果破裂导致循环水浊度飙升，应立即切换至备用水源或旁滤系统，保护主机组（如冷凝器、空压机）不被泥沙磨损。

4.2 临时抢修：维持运行的“绷带法”

如果无法立即整体更换，可采用临时措施维持生产。

• 破损封堵：对于局部的工业冷却塔填料破裂，可用同材质的废旧填料片或专用修补胶进行粘贴封堵，防止气流短路。
• 布水调整：如果破裂导致布水不均，可临时调整喷嘴角度或堵塞部分破损严重的喷嘴，牺牲部分换热面积来保证剩余填料的淋水密度。
• 加固支撑：对于有塌陷风险的区域，使用尼龙绳或钢丝绳进行临时拉结，防止工业冷却塔填料破裂范围扩大。
  注意：这些只是权宜之计，必须在72小时内制定彻底的更换计划。

4.3 彻底更换：外科手术式的“清创”

这是解决工业冷却塔填料破裂的唯一治本之策。

• 清除碎片：必须彻底清理塔内所有破碎填料，特别是卡在支撑梁缝隙、落在塔底水池中的微小碎片。任何残留都会成为新填料的“刺点”，引发二次破裂。
• 根源治理：在更换新填料前，必须查明导致工业冷却塔填料破裂的根本原因（如水质腐蚀、风机震动、安装缺陷），并予以消除。否则，新填料将重蹈覆辙。
• 材质升级：借此机会，将填料从劣质回收料升级为原生PVC或PP，从根本上杜绝工业冷却塔填料破裂的隐患。

---

五、预防医学：构建工业冷却塔填料破裂的全生命周期防御体系

最高明的医生治未病。作为运维专家，我们的目标是让工业冷却塔填料破裂永远不发生。

5.1 源头控制：严把采购关

• 试样检测：大货进场前，必须进行“暴力测试”。取样品在-10℃冷冻4小时后，用力弯折90度，观察是否断裂；用打火机灼烧，观察是否离火自熄。
• 合同约束：在采购合同中明确写入“抗破裂条款”。要求供应商承诺在正常工况下，填料5年内无脆性破裂，10年内无结构性塌陷。约定工业冷却塔填料破裂的赔偿标准。
• 拒绝低价：当填料报价显著低于原料成本（PVC原料价+加工费+合理利润）时，必须警惕。低价往往意味着回收料和过量填充，这是工业冷却塔填料破裂的前奏。

5.2 精细安装：消除应力集中

• 预组装：推行地面模块化预装，减少高空作业对填料的踩踏损伤。
• 留足间隙：严格按照设计规范预留热膨胀伸缩缝（通常为填料层高度的1%）。安装时根据环境温度调整间隙，这是防止热应力工业冷却塔填料破裂的关键。
• 柔性连接：采用尼龙扎带或不锈钢卡扣进行固定，避免刚性束缚。压网必须平整，不能形成点状压迫。

5.3 科学运维：延缓老化进程

• 水质管理：控制循环水的pH值在6.5-8.5之间，硬度不宜过高。定期投加阻垢分散剂，防止结垢产生的膨胀力撑裂填料。
• 定期清洗：每年至少清洗2次，去除生物粘泥和粉尘。污垢不仅助燃，还会吸附紫外线加速老化，是工业冷却塔填料破裂的催化剂。
• 避峰运行：在极端天气（如强风、冰雹）来临前，提前降低负荷或停机，保护填料免受外力冲击。

---

六、案例复盘：一次典型的工业冷却塔填料破裂事故分析

案例背景：某大型化工厂1000m²逆流式冷却塔，运行仅18个月，突发填料大面积破裂。

事故现象：

• 塔顶闻到刺鼻的塑料焦糊味。
• 出水温度从32℃飙升至38℃，逼近设计极限。
• 塔底水池漂浮大量白色和黑色塑料碎片，循环水泵过滤器压差报警。

现场勘查：

• 拆开人孔盖发现，填料层中部约200m²区域完全塌陷，碎片堆积在塔底。
• 断裂面呈瓷白色，无塑性变形，典型的脆性断裂。
• 碎片实验室检测发现：氧指数仅26%（远低于标准32%），灰分含量高达15%（主要为碳酸钙），确认为劣质回收料。
• 进一步检查发现，安装时未预留伸缩缝，填料紧密堆叠。夏季高温时热膨胀无法释放，产生巨大内应力，叠加劣质材料的低强度，最终导致灾难性的工业冷却塔填料破裂。

事故后果：

• 填料碎片堵塞冷凝器管束，导致主机组停机抢修3天。
• 清理水池和更换填料直接经济损失50万元。
• 生产停产损失约200万元。

教训总结：

• 原罪在材料：为节省10万元采购成本，使用了劣质回收料。
• 诱因在安装：未留伸缩缝的安装缺陷放大了材料缺陷。
• 失察在运维：运行期间未监测出水温度异常，错过了早期预警机会。

---

结语：敬畏破裂背后的物理法则

工业冷却塔填料破裂，看似是材料的失效，实则是对物理法则和工程伦理的违背。它警示我们：在工业设备中，没有“差不多”这个选项。一片薄薄的填料，承载的是整个生产系统的热平衡与安全底线。

当您下一次面对冷却塔维修方案时，请不要只问“多少钱一平方”，而要多问一句“这填料会裂吗？在什么工况下会裂？”。对工业冷却塔填料破裂的深度认知，不仅能帮您省下巨额的维修费，更能为工厂的长周期安全运行筑起一道坚实的防线。

拒绝带病运行，从识别第一条微裂纹开始。因为，预防工业冷却塔填料破裂的成本，永远只有事故损失的百分之一。
