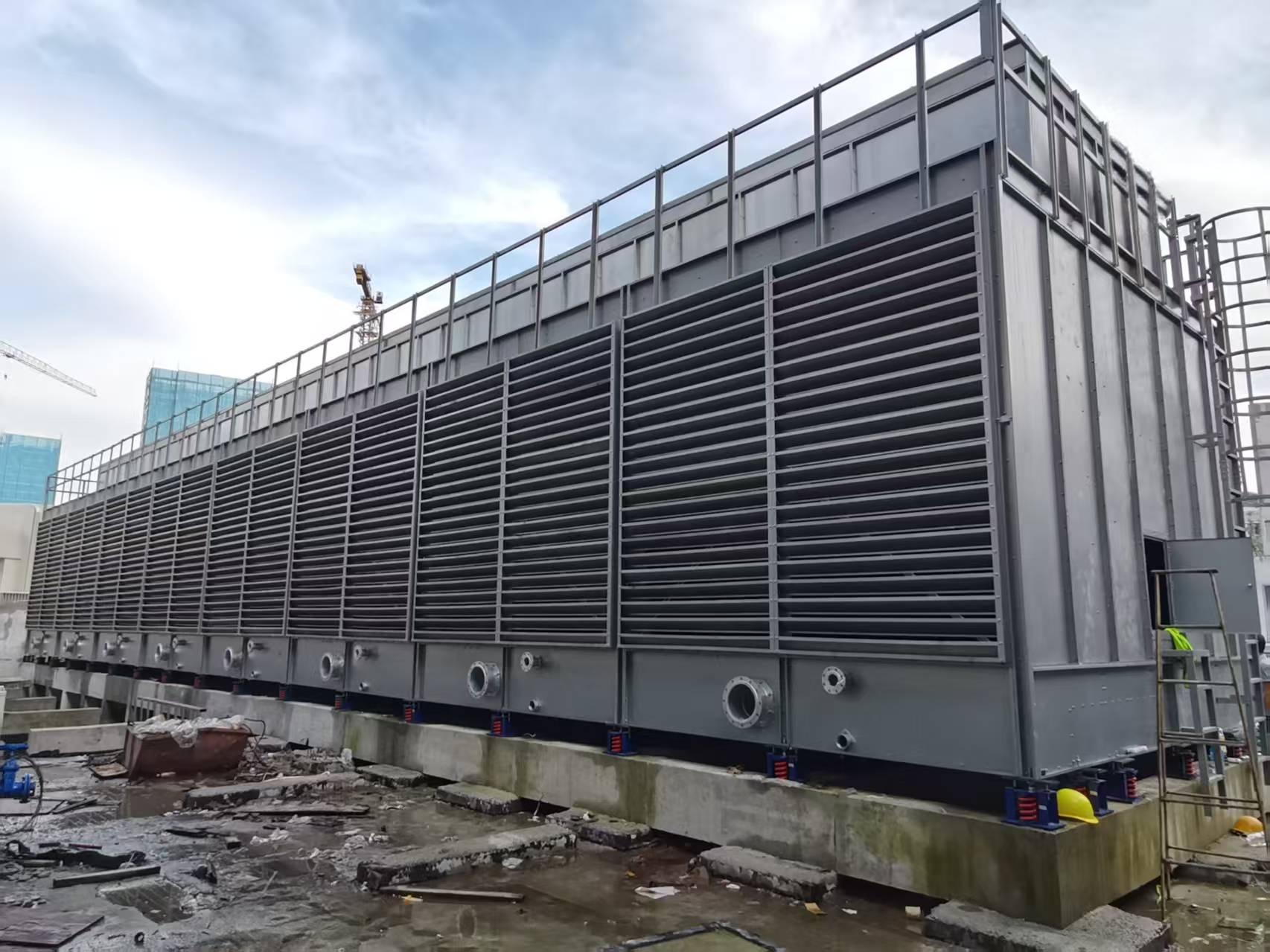

在工业循环水冷却系统的精密架构中，淋水填料的设计是一门关于“平衡”的艺术。作为一名在冷却塔维修与改造领域深耕多年的技术专家，我发现许多设计人员和业主往往过度聚焦于填料的材质（如PVC、PP）和比表面积，却严重忽视了一个决定填料“性格”的核心几何参数——工业冷却塔填料片距。

这个参数看似简单，实则是连接热工性能、气动阻力与结构稳定性的关键枢纽。工业冷却塔填料片距的微小偏差，轻则导致冷却效率瓶颈，重则引发填料层压溃、冷却塔填料变形率失控，甚至造成整塔瘫痪。今天，我们将剥离表象，从流体力学、热工学与结构力学的三重维度，彻底重构对工业冷却塔填料片距的认知体系，并揭示其与冷却塔填料变形率之间隐秘而致命的力学传导机制。

一、 核心概念界定：工业冷却塔填料片距的工程学内涵

在行业交流中，很多人将“片距”简单理解为“填料片之间的空隙”。这是一种极其粗放的认知。在专业的热工计算与结构设计中，工业冷却塔填料片距包含三个截然不同的维度，混淆这三者是导致选型失败的根源：

1. 名义片距（Nominal Pitch）

这是指填料片在自由状态下，相邻两个波峰（或波谷）之间的垂直距离。对于标准的S波或斜折波填料，这通常是一个固定的模具参数（如30mm、35mm、40mm等）。这个参数决定了填料的理论比表面积。

2. 有效片距（Effective Pitch）

这是填料在塔内实际运行状态下的片距。由于填料片在风压和水重作用下会发生弯曲，且填料表面会附着水膜和污垢，实际流通截面的“有效高度”会小于名义片距。
工业冷却塔填料片距的设计核心，在于确保“有效片距”能满足风阻和防堵的要求。

3. 组装块片距（Block Pitch）

指填料组装成块后，相邻组装块之间的间隙。这个参数决定了塔内填料层的整体通透性。如果组装块之间没有预留伸缩缝，热膨胀会导致片距归零，引发冷却塔填料变形率的急剧上升。

专家警示：工业冷却塔填料片距不仅是几何尺寸，更是气动边界条件的设定。片距过小，气流边界层相互干扰，风阻呈指数级上升；片距过大，比表面积不足，热交换效率打折。

二、 工业冷却塔填料片距对热工性能的非线性影响

工业冷却塔填料片距直接决定了气水两相的接触界面与流动状态，其对热工性能的影响并非线性的“越大越好”或“越小越好”。

1. 比表面积与片距的反比张力

根据冷却塔热交换理论，冷却效率 E 与比表面积 a 成正比。而比表面积 a 与工业冷却塔填料片距（P）成反比关系：
a∝P1​
这意味着，减小片距可以显著增加换热面积。例如，将片距从40mm减小到30mm，比表面积可提升约30%。

然而，这里存在一个临界点。当工业冷却塔填料片距过小（如<25mm）时，虽然比表面积数据漂亮，但填料内部的水膜流态会变得不稳定，容易出现“干斑”或“水流偏流”。更严重的是，过小的片距会导致风阻急剧增加，风机无法提供足够的风量，实际气水比（L/G）下降，反而导致冷却效果断崖式下跌。

2. 气水比（L/G）的匹配逻辑

热工设计的核心是气水比。

• 如果工业冷却塔填料片距过小（风阻大），为了维持设计风量，风机全压必须大幅提高，能耗剧增。
• 如果工业冷却塔填料片距过大（风阻小），虽然通风量大，但单位体积的换热能力弱，需要更高的填料层高度来补偿，增加了塔体造价和冷却塔填料变形率的风险。

实战案例：在某化工园区的冷却塔改造中，原设计采用25mm超小片距填料，试图追求极致换热。结果运行半年后，因风阻过大（超过设计值40%），风机电机频繁过载跳闸，且填料因高频振动导致冷却塔填料变形率高达10%，最终不得不更换为35mm标准片距填料，冷却效率反而提升了5%。

3. 飘水率与片距的关联

工业冷却塔填料片距还影响收水器的捕滴效率。片距决定了气流穿过填料后的流速分布。如果片距设计不当，导致气流在填料出口处形成高速射流，会击穿收水器，导致飘水率超标。通常，片距越小，气流出口速度越均匀，越有利于收水；但片距过小带来的高风阻又会迫使风机提高转速，反而增加了飘水风险。

三、 结构力学视角：工业冷却塔填料片距与变形率的生死局

这是本文的核心重点，也是维修现场最常被忽视的环节。工业冷却塔填料片距直接决定了填料片的“悬臂长度”和“累积荷载”，是冷却塔填料变形率的物理根源。

1. 风荷载下的受力分析

冷却塔运行时，风机产生的高速气流（通常3-4 m/s，某些高能塔可达5 m/s以上）对填料片产生巨大的动压力。根据流体力学，风压 P 与风速 v 的平方成正比：
P=21​ρv2

当风垂直吹向填料片时，填料片相当于一块简支板。材料力学告诉我们，板的最大挠度（变形量）与板的跨度的四次方成正比，与板的厚度的三次方成正比。
这里的“跨度”，直接由工业冷却塔填料片距决定。如果为了追求比表面积而盲目减小片距（即增大了单片填料的无效悬空面积），实际上是成倍地放大了风压对填料的弯矩。

我曾处理过一个案例：某化肥厂为了降低成本，选用了波距异常大的“大体积”填料。运行仅一个夏季，填料层中部就出现了严重的向下凹陷。检测发现，这种超大工业冷却塔填料片距的设计，使得单片填料在风压下的受力点间距过大，导致冷却塔填料变形率急剧上升至15%（国标要求通常<5%），最终导致填料层整体垮塌，堵塞收水器。

2. 自重与积垢的累积效应

工业冷却塔填料片距还决定了填料的自重。对于大型冷却塔，填料层高度可达2-3米，底部的填料承受着上方所有填料的重量。

如果工业冷却塔填料片距设计得过于厚重（例如采用实心厚壁结构），底部的承压将呈几何级数增加。在长期静载荷作用下，塑料材料会发生“蠕变”。此时，工业冷却塔填料拉伸强度（我们在上一篇文章中详细讨论过）是基础，而工业冷却塔填料片距带来的“累积荷载”则是压垮骆驼的最后一根稻草。

更糟糕的是工业水质中的悬浮物。当填料表面结垢，相当于增加了工业冷却塔填料片距中的“质量”维度。如果原始设计的工业冷却塔填料片距没有预留足够的“强度冗余”，积垢后的重量很容易超过材料的屈服点，导致永久性变形。

3. 热胀冷缩与片距的约束

在此，我们必须将冷却塔填料变形率与工业冷却塔填料片距进行强关联分析。

冷却塔填料变形率是指填料在承受标准荷载（如均布荷载、集中荷载）并卸载后，其几何尺寸发生的不可逆变化百分比。国家标准（如GB/T 7190.1）对此有严格限制。

当工业冷却塔填料片距设计得过于紧凑时，问题变得更加复杂。大型组装块（如2m×1m×1m的大块）虽然减少了接缝，提高了整体稳定性，但也带来了“边缘效应”。

在大块填料的中心区域，气流分布往往不均匀，导致局部风压过高。如果工业冷却塔填料片距的设计没有配合加强筋或横向分隔梁，大块填料的中心部位就会成为“应力孤岛”。在长期脉动风压的作用下，该区域的冷却塔填料变形率会显著高于边缘区域，表现为填料表面出现波浪状的扭曲。

四、 致命关联：工业冷却塔填料片距与冷却塔填料变形率

在此，我们必须揭示工业冷却塔填料片距与冷却塔填料变形率之间鲜为人知的力学传导机制。

1. 蠕变加速效应

高分子材料（PVC/PP）具有粘弹性，在持续荷载下会发生蠕变。工业冷却塔填料片距越大，其产生的风压弯矩越大。
根据蠕变方程，变形量 ϵ(t) 与应力 σ 和时间 t 相关。
高片距意味着高应力。在高应力水平下，材料的蠕变曲线会迅速进入“加速蠕变阶段”。
现场案例：某化工厂冷却塔因工艺改造需加大风量，风机转速提高15%，导致填料层风压分布改变，等效于增大了工业冷却塔填料片距的受力效应。仅运行一个夏季，填料层中部整体下沉30cm，实测冷却塔填料变形率高达12%，底部填料被完全压实，通风堵塞。

2. 动态疲劳与循环荷载

自然界的风不是恒定的，风机的旋转也会产生脉动风压。这种交变应力对填料的伤害远大于静压。
每一次风速波动，都是对填料分子链的一次“折弯”。当循环次数超过材料的疲劳极限，填料会在无明显预兆的情况下发生断裂。
工业冷却塔填料片距越大，脉动幅值越大，疲劳寿命越短。这就是为什么很多新塔运行仅两三年就出现大面积填料破碎的原因——不是材料不好，而是“累死”的。

3. 变形后的风场恶化正反馈

一旦冷却塔填料变形率达到一定程度（如>3%-5%），填料表面的流道几何形状就会改变。

• 变形导致局部流道变窄，工业冷却塔填料片距在此处急剧减小（填料片挤在一起）。
• 局部流道变窄导致风速急剧升高（连续性方程：A1​V1​=A2​V2​）。
• 局部高风速进一步加剧变形。
• 最终形成“风道堵塞-风速升高-变形加剧-完全堵塞”的死亡螺旋。

五、 规避陷阱：工业冷却塔填料片距设计中的常见误区与修正策略

在工程实践中，以下三个误区是导致冷却塔填料变形率失控的直接推手：

误区一：唯比表面积论

现象：设计图纸上的填料片距完美匹配塔体容积。
后果：现场无法安装，强行塞入导致填料块受挤压，产生预应力。
修正：工业冷却塔填料片距的设计必须引入“填充系数” η（通常0.92-0.95）。
Vinstall​=ηVtower​​
预留5%-8%的安装间隙，用于调整垂直度和热膨胀。同时，片距的选择应基于“有效片距”而非“名义片距”。

误区二：忽视收水器与填料的片距匹配

现象：填料片距计算得很满，却没给收水器留足空间。
后果：收水器被压在填料下面，或者为了装收水器而削减填料体积。
修正：采用“自上而下”的逆序计算法。先确定收水器、风机、除雾器的体积，剩余空间才是填料的有效体积。工业冷却塔填料片距应是塔容积减去所有内构件体积后的净值，并需考虑气流在收水器处的流速限制（通常<2.5 m/s）。

误区三：忽略水质对“有效片距”的侵蚀

现象：按清洁填料计算片距。
后果：结垢后，填料流道体积被占据，通风面积减小，风阻剧增，冷却塔填料变形率因风压不均而加剧。
修正：对于高浊度水质，工业冷却塔填料片距的设计应采用“等效体积”概念，人为增加10%-15%的填料量，以抵消未来结垢造成的流道缩减。或者选用大通道、抗堵塞的填料片型（如蜂窝式），此时的“片距”概念转化为“孔径”。

六、 数字化工具与未来趋势：从手工计算到AI辅助设计

随着工业4.0的发展，工业冷却塔填料片距正在经历技术革命。

1. CFD与FEA的联合仿真

现代冷却塔设计不再依赖经验公式。通过计算流体力学（CFD）模拟气流分布，结合有限元分析（FEA）计算填料受力，可以精确反推所需的工业冷却塔填料片距。

• CFD：优化孔隙率分布，确保气流均匀，避免局部高风压导致的冷却塔填料变形率超标。
• FEA：模拟填料在自重、风压、热应力下的变形情况，校核工业冷却塔填料拉伸强度是否足够支撑计算出的片距。

2. BIM模型的精确算量

基于BIM（建筑信息模型）技术，可以直接从3D模型中提取填料的精确体积和片距参数，自动扣除梁柱、管道穿孔等死角。工业冷却塔填料片距的计算变成了“一键生成”，精度可达毫米级。这不仅提高了计算效率，更重要的是保证了采购量的精准，避免了浪费或短缺。

3. 运行数据的动态修正

在智能冷却塔中，通过传感器监测填料层的压差（风阻）和温度场分布，可以反推填料的实际有效片距是否衰减。如果监测到风阻异常升高，说明冷却塔填料变形率或堵塞导致有效片距减小，系统会自动预警并计算需补充或更换的体积量。

七、 维修与改造中的片距核算实操指南

作为维修专家，在旧塔改造中，工业冷却塔填料片距的核算更是一项精细活。

1. 现场勘测的“三坐标法”

旧塔往往图纸缺失。我们采用激光测距仪测量塔内净尺寸，并在上、中、下三个截面测量实际可利用空间。

• 上截面：扣除收水器支架和除雾器空间。
• 中截面：测量支撑梁的实际间距（这决定了组装块的最大外径）。
• 下截面：扣除底部水池上方的干湿区高度。

工业冷却塔填料片距的改造计算公式修正为：
Vretrofit​=∑(Asection​×Hsection​×Kblock​×Kpitch​)
其中 Kpitch​ 是片距利用系数（通常0.85-0.9），因为圆形塔体内方形组装块会有边角废料，且需预留热膨胀间隙。

2. 变形修复的片距补偿

当发现原有填料冷却塔填料变形率超过5%时，不能简单按原体积更换。因为变形后的填料层厚度不均，有的地方塌陷，有的地方悬空。
专家策略：

• 对于塌陷区域，需先清理并找平支撑网格。
• 工业冷却塔填料片距的填充体积应增加10%-20%，使用更高强度的填料（如增加壁厚或改用PP材质）来重建支撑力。
• 对于未变形区域，可保留或仅做表层更换。

3. 材质替换的片距等效

当需要将PVC填料更换为PP填料（耐高温）时，由于PP的密度小于PVC，相同体积下重量更轻，但PP的刚度通常低于PVC。
工业冷却塔填料片距的计算需引入“刚度等效系数”。为了达到相同的抗风压能力，PP填料的单片厚度或波高可能需要增加，这意味着在相同塔体内，能填充的工业冷却塔填料体积（堆积体积）可能会略微减少（因为单片变厚了），必须通过优化波形设计来补偿体积损失。

八、 结语：精确片距是长效运行的基石

工业冷却塔填料片距，这个看似简单的几何参数，实则是连接热工效率、结构强度与运维成本的枢纽。它不是一个孤立的数字，而是填料片型设计、组装方式、塔体结构与运行环境的综合体现。

一个精确的片距计算，能确保填料层拥有恰到好处的比表面积、坚如磐石的结构强度以及游刃有余的热膨胀空间。反之，任何基于“大概”、“估计”的片距计算，都将在时间的推移中，通过冷却塔填料变形率的累积、风阻的飙升、效率的衰减来向你索要昂贵的“学费”。

在此，我以行业专家的身份郑重建议：无论是新塔设计还是旧塔改造，请将工业冷却塔填料片距提升到战略高度。不要吝啬于CFD模拟的费用，不要满足于供应商的粗略报价。每一毫米的精准计算，都是对企业生产连续性的最大尊重。

请记住，在冷却塔的内部世界里，片距不是空洞的容器，它是热量的载体，是力量的骨架，是效益的源泉。掌握了精准的工业冷却塔填料片距计算方法，你就掌握了冷却系统长寿与高效的密码。让我们用数据的严谨，对抗工业环境的严酷，筑起散热系统的铜墙铁壁。
