在工业循环水系统的宏大叙事中，冷却塔不仅是热量的“放逐地”，更是能源效率的“守门人”。而作为冷却塔心脏的填料，其性能的优劣直接决定了整个系统的呼吸节奏。作为一名在冷却塔维修行业摸爬滚打多年的专家，我见证过无数因忽视填料维护而导致的能耗飙升、设备停机甚至安全事故。今天，我们不谈空泛的理论，只通过一份详实的冷却塔填料报告，剖析其背后的技术逻辑、检测维度与更换准则，为您的工业生产保驾护航。

---

一、 冷却塔填料的战略地位：不仅仅是“接触面”

很多人误以为填料只是增加水与空气接触面积的塑料片，这种认知极其危险。填料实际上是气液两相流的“反应器”，其核心价值在于通过复杂的波形设计，延长水在塔内的停留时间，打破水膜边界层，实现高效的热质交换。

一份专业的冷却塔填料报告首先会明确指出：填料的散热能力占据了整座冷却塔效能的70%以上。无论是电力、化工还是数据中心，一旦填料因结垢、堵塞或老化导致亲水性能下降，风机所做的功将大量白费。因此，填料不仅是耗材，更是决定系统能效比（EER）的关键资产。

---

二、 材质演变与选型逻辑：读懂冷却塔填料报告中的基础参数

在解读冷却塔填料报告时，材质分析是第一章。从早期的红木、石棉水泥，到70年代统治市场的塑料薄膜，再到如今耐高温、长寿命的陶瓷填料，材质的迭代史就是工业效率的进化史。

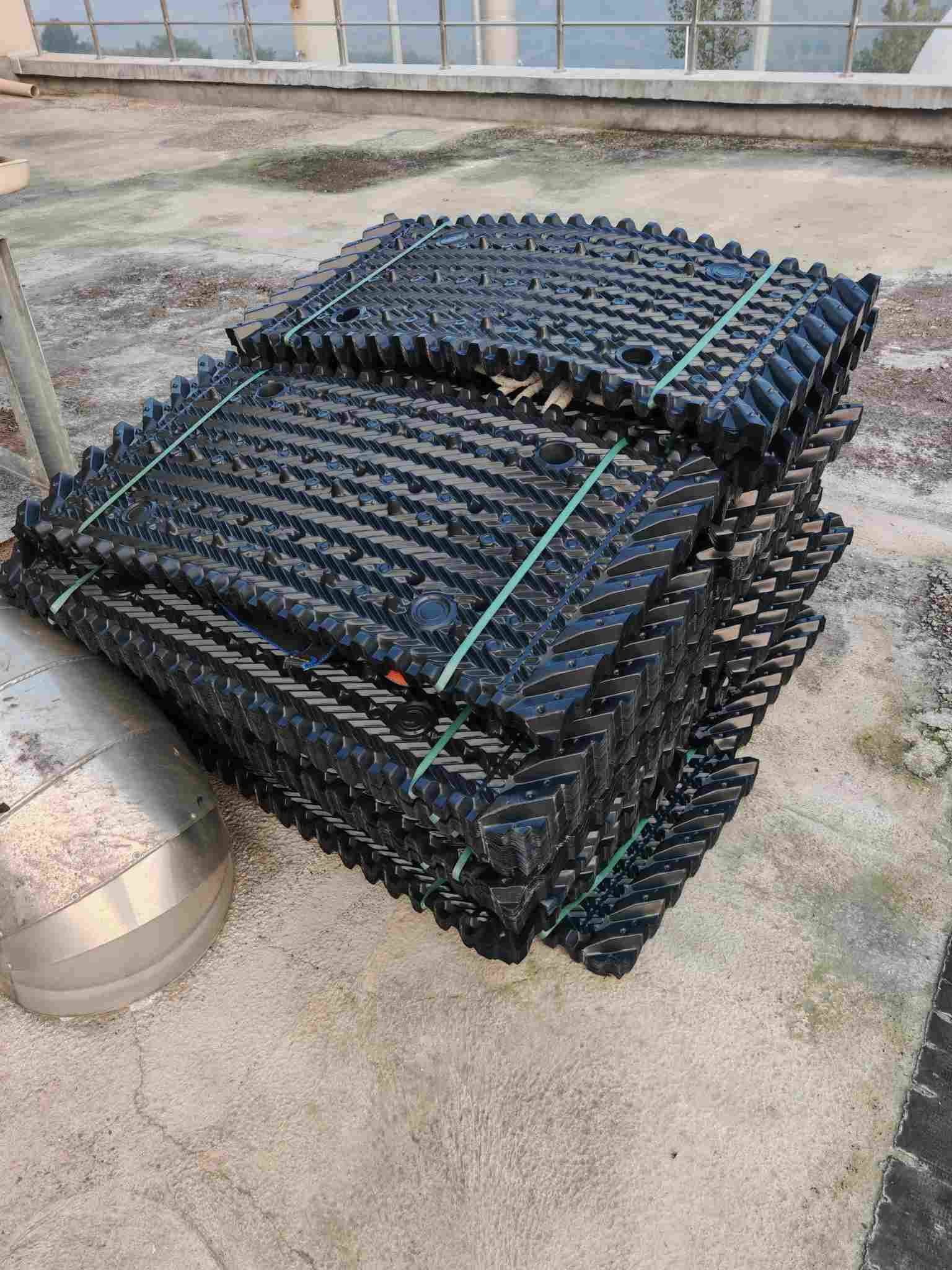

1. 塑料填料的统治与局限

目前的主流——聚氯乙烯（PVC）和聚丙烯（PP），凭借其轻质、耐腐蚀、造价低的优势占据了90%以上的市场份额。冷却塔填料报告中通常会详细列出原料成分：

• PVC填料：适用温度一般在-20℃至70℃，具有极佳的阻燃性（氧指数≥31），且价格低廉。但其致命弱点是耐温性有限，在超过60℃的工况下易发生软化变形。
• PP填料：均聚或共聚聚丙烯，适用温度可达0℃至100℃，耐化学腐蚀性能优于PVC，常用于化工、高温循环水场景。
• 改性与复合填料：为了突破单一材料的限制，玻璃纤维增强聚丙烯（FRPP）和塑料金属复合填料应运而生。这类材料在冷却塔填料报告中会显示出更高的抗拉强度和更低的线性膨胀系数。

2. 陶瓷填料的复兴

近年来，随着核电、火电对 longevity（长寿命）需求的提升，陶瓷填料重回视野。冷却塔填料报告显示，陶瓷填料设计寿命可达30年，且具备“三不”特性：不老化、不变形、不脆裂。虽然初投资是塑料的数倍，但全生命周期成本（LCC）极具优势，尤其适合核芯冷却和高腐蚀性环境。

3. 波型设计的空气动力学

报告中绝不会忽略波形的描述。S波、斜交错波、台阶式梯形斜波、六角蜂窝……每一种波形都是为了优化“热力特性数”与“阻力特性”的平衡。例如，斜交错填料采用60度倾斜结构，能显著降低风阻；而折波改进型则通过增加梯形斜波纹来扰动气水边界层，提升换热效率。

---

三、 冷却塔填料报告中的核心检测维度：数据不会撒谎

一份权威的冷却塔填料报告，绝不仅仅是“合格”二字，它是一组精密的数据矩阵。作为专家，我建议您重点关注以下四大检测模块：

1. 物理力学性能测试：强度的基石

这部分测试通常在万能试验机上完成，是评估填料“抗造”能力的关键。

• 拉伸与压缩强度：检测填料在长期水压和自重下的抗变形能力。标准要求拉伸强度通常不低于20MPa。
• 耐压强度：模拟填料底部承受的静水压力。
• 几何尺寸偏差：片厚、波高、长度的公差直接影响组装后的紧密程度。报告中若显示厚度偏差超过±0.05mm，需警惕组装后产生短路风。

2. 热工与水力性能测试：效率的真相

这是冷却塔填料报告中最具技术含金量的部分，通常需要在专门的热力性能测试台上进行。

• 散热能力（冷却数）：在标准气水比下，测量填料将水温降低的能力。
• 通风阻力：风通过填料层的压降。阻力过大会增加风机功耗，过小则可能导致布水不均。
• 亲水性能：通过接触角测量仪检测水膜形成的速度。亲水性差的填料会形成水滴而非水膜，换热效率大打折扣。

3. 化学与耐候性测试：寿命的预言

• 耐酸碱性：将试样浸泡在pH值为2-12的溶液中，观察重量变化率和强度保留率。对于化工、电镀行业，这是生死攸关的指标。
• 阻燃性能：依据极限氧指数（LOI）和垂直燃烧测试（UL94）。优质填料的氧指数应≥30%，且具有自熄性。这一点对于位于建筑物顶层的冷却塔尤为重要。
• 耐老化性：通过氙灯老化箱模拟紫外线照射。报告中会给出“人工老化1000小时后的色差和强度变化率”，以此推算自然使用寿命。

4. 卫生与微生物指标

在食品、医药行业，冷却塔填料报告必须包含卫生学检测：是否析出有毒物质、是否易滋生军团菌、表面粗糙度是否符合标准。

---

四、 失效诊断：从冷却塔填料报告看“病态”信号

在用填料的检测报告往往充满了“病理特征”。结合现场经验，以下四种情况是填料报废的“死亡判决书”：

1. 结垢与堵塞：冷却塔的“动脉硬化”

冷却塔填料报告中若显示“碳酸钙沉积量>500g/m²”或“浊度异常”，基本判定为结垢。水垢不仅增加重量导致填料下沉，更像隔热层一样阻隔热交换。这种病害在高硬度水质地区尤为常见。

2. 生物粘泥与藻类爆发

报告中若检出大量藻类DNA或粘泥重量超标，说明填料表面已形成生物膜。这不仅降低效率，还会引发腐蚀。对于这种情况，单纯的物理清洗往往无效，必须配合杀菌灭藻剂，严重时需整体更换。

3. 脆化与几何变形

这是塑料填料的“绝症”。长期受紫外线、温差和应力作用，PVC会释放氯化氢并变脆。冷却塔填料报告中的“冲击强度”若下降50%以上，或者目测出现“龟裂”、“波峰倒塌”，必须立即更换，否则碎片可能随水流进入管道，堵塞冷凝器。

4. 选型错误导致的“灼伤”

这是一种人为失效。如果进水温度长期超过设计上限（如PVC填料用于65℃水温），报告会显示填料发生“热收缩”和“熔蚀”。这种损伤不可逆，唯一的补救措施是更换为耐高温材质（如CPVC或聚酯玻纤）。

---

五、 更换周期与决策依据：不要等到停机才看冷却塔填料报告

“填料能用多久？”这是我被问得最多的问题。答案不在感觉里，而在冷却塔填料报告的数据趋势中。

1. 标准更换周期的行业共识

• 塑料填料（PVC/PP）：在常规工况（水温≤45℃）下，设计寿命通常为5-8年。但在恶劣环境（高温、高尘、强腐蚀）下，可能缩短至3-4年。
• 陶瓷填料：设计寿命长达30年，基本与建筑物同寿命，但需定期检查是否有机械破损。
• 金属填料：不锈钢或钛材填料寿命可达15-20年，主要风险是点蚀和应力腐蚀开裂。

2. 触发更换的“红线”指标

当冷却塔填料报告出现以下任一情况，请立即启动更换程序，不要犹豫：

• 冷却效率衰减>10%：在同等气水比下，出水温度无法达到设计值。
• 结构完整性丧失：填料层出现大面积塌陷、破碎，或因积泥导致高度下沉超过100mm。
• 阻力异常：通风阻力异常增大（超过初始值的150%），导致风机喘振或能耗剧增。
• 多次清洗无效：经过化学清洗和高压水枪冲洗后，污垢残留率仍>20%，且亲水性无法恢复。

3. 更换操作的“黄金法则”

更换不仅仅是“拆旧换新”，更是一次系统优化的机会。依据冷却塔填料报告的建议：

• 材质升级：如果原填料因耐温不足损坏，新填料应升级为改性PVC或PP。
• 波形优化：针对老塔布水不均的问题，可选用抗堵塞性能更好的大通道填料。
• 粘接工艺：必须使用专用冷粘剂，严禁在塔上动火焊接。组装时需用平钢板压紧，确保接触面受力均匀，防止短路。

---

六、 维护保养：让冷却塔填料报告的数据更漂亮

最好的冷却塔填料报告，应该是“免于更换”的报告。科学的维护能显著延长填料寿命。

1. 清洗的艺术

• 物理清洗：定期（每季度）使用高压水枪（压力≥10MPa）冲洗，去除浮泥和松散藻类。注意：水枪不能直喷填料片，应呈45度角，避免击穿薄片。
• 化学清洗：针对水垢，使用酸洗（需加缓蚀剂）；针对生物粘泥，使用氧化性杀菌剂（如次氯酸钠）或非氧化性杀菌剂。清洗后必须清水漂洗至中性。
• 浸泡法：对于拆下来的填料，可在药池中浸泡，配合通风干燥，效果最佳。

2. 运行环境的控制

• 布水均匀性：定期校核布水器喷头，防止因喷头堵塞导致的局部干烧或冲刷。
• 防冻措施：在北方冬季，停机后必须排空填料层积水，或采取伴热措施，防止冰胀破坏结构。
• 防晒与防风：虽然填料需抗紫外线，但长期暴晒仍会加速老化。有条件可加装遮阳网，或选用添加了炭黑的抗UV专用料。

3. 建立全生命周期档案

每一次的冷却塔填料报告都应归档，建立趋势曲线。通过对比历年的厚度、重量、强度和换热效率数据，可以精准预测剩余寿命，实现“视情维修”，避免过度更换造成的浪费，也避免失修导致的事故。

---

七、 行业趋势：智能监测与绿色填料

展望未来，冷却塔填料报告的形式正在发生革命。

• 数字化孪生：通过在填料层埋设温度、湿度传感器，实时生成“在线体检报告”，无需停机即可诊断结垢和堵塞。
• AI视觉检测：利用无人机搭载高清摄像头扫描填料表面，通过图像识别算法自动计算破损率和污垢覆盖率。
• 生物基与自修复材料：科研界正在探索具有自修复微裂纹功能的智能聚合物，未来的填料或许能像皮肤一样自我愈合。

---

结语：数据驱动的冷效管理

冷却塔填料虽小，却承载着工业冷却的宏大命题。一份详实、专业的冷却塔填料报告，不仅是维修更换的依据，更是企业能源管理、降本增效的战略蓝图。

作为维修专家，我的最后建议是：不要等到冷却塔“发烧”了才想起看医生。 定期的检测、科学的解读冷却塔填料报告、及时的预防性维护，才是保障冷却系统长周期、高效率、安全稳定运行的王道。在这个追求极致能效的时代，对填料的每一次精细呵护，都是对企业利润的直接贡献。请记住，最昂贵的填料不是价格最高的那种，而是因为忽视检测而导致整塔瘫痪的代价。

现在，是时候翻开您手中的冷却塔填料报告，重新审视那些被忽略的数据了。
