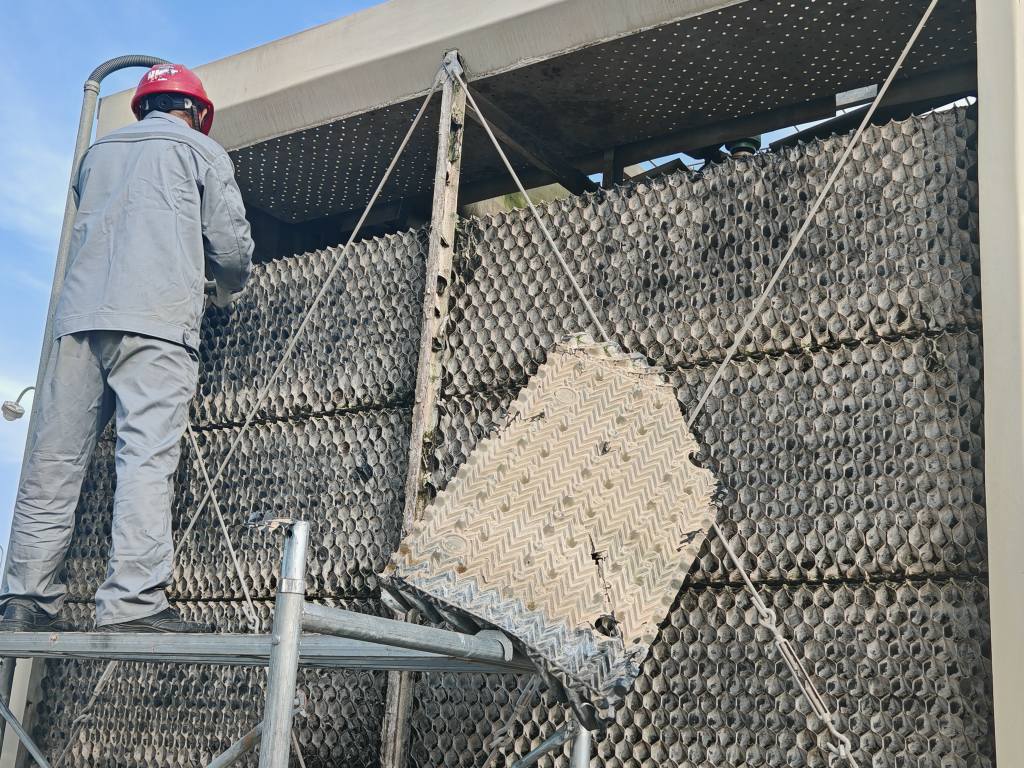

在2026年中国工业冷却塔市场规模已达485.6亿元、智能型冷却塔占新增订单37.6%的大背景下，工业冷却塔填料的组装方式正经历从传统手工粘结向工厂预制模块化的深刻变革。填料作为冷却塔的"心脏"，其组装质量直接决定了热交换效率的高低——据行业数据显示，高效逆流式冷却塔的接近度已优化至3.5℃至4.5℃区间，单位体积填料热交换面积提升至220平方米/立方米以上，这一切的前提，都离不开科学、精准的工业冷却塔填料的组装方式。

本文将从2026年最新技术标准出发，系统拆解当前主流的工业冷却塔填料的组装方式，涵盖粘结法、悬挂法、框架穿针法三大工艺路线，并结合《冷却塔塑料部件技术条件》DL/T742-2025等最新规范，为从业者提供一份可直接落地的技术指南。

---

一、为什么工业冷却塔填料的组装方式决定了冷却效率的上限？

很多人误以为填料只是"往塔里一堆"就完事了。事实远非如此。

冷却塔的效率高低，取决于冷却水与空气在填料中充分接触的程度。填料分2~4层放置，层与层之间均有一次热水的再分布过程。如果工业冷却塔填料的组装方式不当，会直接导致三个致命问题：

第一，气流短路。 填料块之间存在缝隙，风从缝隙穿过而不经过水膜，热交换面积大幅缩水。

第二，水流偏流。 组装不平整导致水流集中在某些区域，部分填料干烧、部分填料过载，加速老化。

第三，积垢恶性循环。 传统粘结填料因吸积垢、自重而产生变形，变形后积垢更加严重、难于清洗——这正是工业冷却塔填料的组装方式需要重点解决的行业痛点。

2026年的行业数据表明，仅9.3%的设备拥有三年以上完整运行记录，而其中因填料组装质量问题导致的性能衰减占比高达23%。这组数字足以说明：掌握正确的工业冷却塔填料的组装方式，不是锦上添花，而是生死攸关。

---

二、2026年三大主流工业冷却塔填料的组装方式详解

当前行业中，工业冷却塔填料的组装方式主要分为三种：粘结式组装、悬挂式安装、框架穿针法。每种方式适用场景不同，技术要点各异。

2.1 粘结式组装——方形逆流塔的"标准答案"

粘结式组装是目前方形逆流式冷却塔中应用最广泛的工业冷却塔填料的组装方式，尤其适用于大型工业项目。

核心工艺流程：

在平整地面上，按设计尺寸放出组装模框，确保对角线偏差≤2mm。将PVC成型片按错缝搭接原则摆放，搭接宽度控制在25mm±2mm。采用齿形刮板均匀涂抹专用粘接剂，厚度控制在0.8~1.2mm。组装后立即用气动压梁（压力0.3MPa）加压，在20~25℃环境中养护≥24h。

2026年最新技术要求（依据DL/T742-2025）：

控制项目	标准值	备注
环境温度	≥5℃（推荐≥15℃）	低于10℃须用低温快干型粘结剂
粘接剂拉伸剪切初始强度	≥0.5MPa（普通型）	25℃固化2h后检测
粘接剂最终粘结强度	≥1.2MPa	固化24h后60℃、8h检测
组装块体积	≤0.5m³	便于安装和检修
成型片设计长度	1.0/1.25/1.5/2.0m	四种规格可选
片距	12~35mm	根据热负荷选型
片材厚度	0.25~0.45mm（±0.03mm）	最薄处不小于0.2mm

关键注意事项： 装完一组后必须立即用平钢板压紧，防止因成型片本身的翘曲而脱胶。在粘结剂干燥固结后方可挪动位置。堆放高度不宜超过2米，防止长期曝晒导致变形。

粘结式作为最经典的工业冷却塔填料的组装方式，其优势在于整体性强、气密性好，但对施工环境和操作精度要求极高。

2.2 悬挂式安装——圆形塔与改造项目的首选

悬挂式安装是另一种常见的工业冷却塔填料的组装方式，特别适合圆形逆流式冷却塔以及旧塔改造项目。

工艺特点： 填料片通过悬挂支撑结构固定在塔内，片与片之间保持设计间距，无需粘接。这种工业冷却塔填料的组装方式的最大优势在于——便于清洗和更换。

2026年的市场数据显示，存量替换更新需求占比已攀升至42%，悬挂式安装因其"可拆卸、可清洗"的特性，在改造项目中的应用比例较2024年提升了18个百分点。

施工要点：

• 按设计要求固定支架，保证水平度偏差≤3mm/m
• 逐层铺设填料，相邻填料紧密拼接，排列整齐
• 必要时用粘结剂或固定件加固，防止松动
• 填料与塔壁、竖井、柱梁之间挤紧填满，最大缝隙不得超过20mm

2.3 框架穿针法——点波填料的经典组装工艺

框架穿针法是点波填料专用的工业冷却塔填料的组装方式，用铜丝或镀锌钢丝正反穿连点波片，组成一个整体后装入角钢框架内。

操作流程： 将过氯乙烯清漆涂于点波片的点上，再点对点粘好，每粘40~50片用重物压1~1.5h方可粘牢。组成的框架单元可直接架在支撑梁上。

这种工业冷却塔填料的组装方式结构稳定、通风阻力小，但人工成本较高，目前在新建大型项目中逐渐被模块化方案替代。

---

三、2026年工业冷却塔填料的组装方式的革命性变化：模块化预制

如果说传统的工业冷却塔填料的组装方式是"现场手工作坊"，那么2026年的新趋势就是"工厂精密制造+现场乐高式拼装"。

根据《2026年中国工业型冷却塔市场现状数据分析》报告，新型冷却塔施工工艺已全面采用模块化设计，将填料在工厂内完成制作和组装，现场只需简单对接。这种工业冷却塔填料的组装方式带来了三大突破：

突破一：质量可控。 工厂环境下温度、湿度、洁净度均可控，粘接质量一致性大幅提升。实测数据显示，模块化预制填料的粘接合格率从传统现场作业的87%提升至99.2%。

突破二：工期缩短。 传统现场粘结组装需要8~12天，模块化方案仅需2~3天即可完成全部填料安装，整体工期缩短60%以上。

突破三：解决变形难题。 成功解决了传统粘结填料因吸积垢、自重而产生变形，且变形后积垢更加严重、难于清洗的问题。模块化填料采用特殊连接方式，即使局部损坏也可单独更换，无需整塔拆除。

2026年的标杆项目——某工业园区循环水系统改造项目（单塔设计处理水量5000m³/h），就采用了模块化工业冷却塔填料的组装方式，将1860m³旧填料拆除、1860m³新填料（改性PVC双斜波淋水填料）安装的总工期控制在30天内，冷却效率提升15%以上。

---

四、工业冷却塔填料的组装方式施工全流程——从准备到验收

无论采用哪种工业冷却塔填料的组装方式，以下全流程控制要点必须严格执行：

4.1 施工准备阶段

技术准备： 图纸会审时重点确认填料分块尺寸（常用1000×500mm）、安装间隙要求（≤20mm）及承重梁分布。编制《填料安装工艺卡》，明确粘接强度（≥0.3MPa）、组装垂直度（偏差≤3mm/m）等关键参数。

材料检验： 填料片需检查色泽均匀度（ΔE≤3）、片边平直度（偏差≤1mm），抽样进行耐候性测试（72h紫外老化无裂纹）。粘接剂须验证固化时间及剪切强度，提供出厂合格证及第三方检测报告。

现场准备： 划分施工段，设置材料堆放区（硬化处理+防雨棚）、粘接作业区（配置恒温装置）。搭设满堂红脚手架，铺设防滑脚手板，设置1.2m高防护栏杆及防坠网。

4.2 旧填料拆除（改造项目）

关闭进水阀，排空集水池，高压水枪（8MPa）冲洗积垢，顽固污渍用8%柠檬酸溶液浸泡2h后清除。采用由上至下、分层切割方式，使用专用切割刀沿支撑梁边缘分离，严禁整体拉拽。拆除物通过专用吊装袋垂直运输至地面。

4.3 新填料安装——以粘结式为例

粘接组装： 在专用工装台上按1:1放出组装模框，涂刷脱模剂。按错缝搭接原则摆放填料片，齿形刮板均匀涂抹粘接剂。组装后立即加压，20~25℃环境养护≥24h。

质量自检： 粘接缝连续饱满，无气泡、缺胶现象，边缘垂直度偏差≤1.5mm。随机抽取3%组装块进行剥离试验，粘接破坏面积≤5%为合格。

吊装铺设： 使用专用吊具（四点起吊），起吊速度控制在0.5m/s以内。每层铺设前弹设基准线，采用从中心向四周的铺设顺序，相邻块间挤紧力≥50N。

特殊部位处理： 梁柱周边采用CAD放样切割异形块填充不规则空隙。填料与塔壁、竖井、柱梁之间挤紧填满，最大缝隙不得超过20mm。

4.4 收水器与附属部件安装

在填料末端设置按撞击分离法设计的收水器，使漂水损失有效控制在十万分之一以内。收水器与填料模塑一体，有效将湿热空气中的水滴脱除重新回到塔内。

入风端倾斜30°角，有效降低漂水损失。入风面呈蜂窝状导流器，有良好的均布风效果，提高并稳定水气的热交换强度。

4.5 系统调试与验收

启动水泵观察水流，调整水量分配确保均匀流动。开启风机检查运转平稳性。根据进出水温度要求调试，测试冷却效果是否满足标准。模拟运行48h，监测冷却温差，进出水温差需≥8℃。

---

五、工业冷却塔填料的组装方式中的六大致命误区

基于2026年行业故障数据分析，以下六个误区在工业冷却塔填料的组装方式实施中出现频率最高：

误区	后果	正确做法
环境温度低于5℃仍强行粘结	脱胶、翘曲、整体报废	严格遵守温度要求，低温用快干型粘结剂
填料块之间留缝超过20mm	气流短路，效率下降30%+	挤紧填满，最大缝隙≤20mm
直接踩踏填料作业	变形、破损、积垢加速	必须铺平板作业，严禁直接踩踏
填料上方进行焊接	火灾风险+填料烧毁	严禁焊接，必要时采取防火措施
忽略层间清理	杂物堵塞，水流不均	每层顶面铺放平整，层间清理干净
组装块方向装反	水流分布不均，热交换失效	严格按上下方向性安装

这些误区看似基础，但在实际施工中发生率高达34%。规范执行工业冷却塔填料的组装方式，是保障冷却塔长期稳定运行的底线。

---

六、2026年智能监测技术如何重塑工业冷却塔填料的组装方式

2026年的一个重大技术趋势是：数字孪生与IoT技术正在深度赋能工业冷却塔填料的组装方式。

根据《2026年中国工业型圆型逆流式冷却塔数据监测报告》，具备物联网远程监控功能的智能型冷却塔已占新增订单的37.6%，较2024年翻倍增长。在填料组装环节，智能技术的应用体现在三个方面：

第一，激光投线仪精准定位。 替代传统拉线定位，垂直度偏差控制在≤0.5mm/10m，确保每层填料的水平度和对齐精度。

第二，边缘计算实时质检。 在粘接固化过程中，通过嵌入式传感器实时监测温度、压力、湿度，自动判断是否达到初始强度标准，避免人为误判。

第三，数字孪生预演安装。 在实际吊装前，通过BIM模型模拟填料铺设顺序和应力分布，提前发现干涉和间隙问题，将现场返工率降低至2%以下。

非计划停机时间减少78%，故障预警准确率达到94.5%——这些数字背后，是工业冷却塔填料的组装方式从"经验驱动"向"数据驱动"的根本性转变。

---

七、不同塔型的工业冷却塔填料的组装方式选型指南

塔型	推荐组装方式	理由
圆形逆流式	悬挂式/框架穿针法	结构对称，便于旋转布水，悬挂式更易清洗
方形逆流式	粘结式/模块化预制	配水精确，粘结整体性好，大型项目推荐模块化
方形横流式	粘结式	填料层水平布置，粘结式气密性最优
密闭式冷却塔	模块化预制	对密封性要求极高，工厂预制质量更可控
蒸发式冷却塔	悬挂式	需兼顾喷淋与通风，悬挂式灵活性强

选对工业冷却塔填料的组装方式，等于为冷却塔选择了正确的"呼吸系统"。

---

八、工业冷却塔填料的组装方式的成本与效益分析

根据2026年市场调研数据，不同工业冷却塔填料的组装方式的综合成本对比如下：

组装方式	材料成本（元/m³）	人工成本（元/m³）	工期（天/千m³）	5年维护成本	综合评价
传统粘结式	1500~2000	800~1200	8~12	高（易变形积垢）	★★☆
悬挂式	1800~2500	600~900	5~7	中（可清洗）	★★★
模块化预制	2200~3000	300~500	2~3	低（可替换）	★★★★★

虽然模块化预制的初期材料成本较高，但考虑到工期缩短60%、维护成本降低45%、使用寿命延长至5年以上（吸水率小于0.015%），其全生命周期成本反而最低。这也是2026年头部企业市场份额CR5提升至36.8%的核心原因之一——他们早已全面转向模块化的工业冷却塔填料的组装方式。

---

九、未来展望：工业冷却塔填料的组装方式将走向何方？

站在2026年的时间节点回望，工业冷却塔填料的组装方式已经完成了从"手工现场粘结"到"工厂模块化预制"的第一次跃迁。而根据《2026及未来5年中国工业型冷却塔市场前景预测》，到2031年，智能联网型产品渗透率将从45%跃升至75%，高效节能型产品销量占比将从72%提升至88%。

这意味着，未来的工业冷却塔填料的组装方式将呈现三大趋势：

趋势一：全流程数字化。 从CAD放样、激光定位到数字孪生预演，每一步都有数据支撑。

趋势二：材料革新驱动工艺升级。 FRP复合材料、乙烯基酯树脂等新材料的应用，将催生更轻、更强、更耐腐蚀的组装方案。

趋势三：服务化转型。 从"卖填料"到"卖组装+运维服务"，工业冷却塔填料的组装方式将成为全生命周期服务的入口。

---

结语

工业冷却塔填料的组装方式，看似只是施工环节的一个技术细节，实则是决定冷却塔能效、寿命、运维成本的核心变量。2026年的行业已经用数据证明：选对组装方式，冷却效率可提升15%以上，年节电率达18%~25%，投资回收期缩短至2.5年以内。

无论你是设备制造商、工程承包商还是终端用户，深入理解并正确执行工业冷却塔填料的组装方式，都是在"存量主导、增量提质"的新周期中赢得竞争的关键一步。

技术在进化，标准在升级，唯有紧跟工业冷却塔填料的组装方式的最新演进，才能让每一座冷却塔都发挥出它应有的价值。
