工业冷却“动脉”重建指南：深度解析冷却塔配水管断裂维修更换的结构力学原理与全生命周期治理策略
作者：四川巨龙液冷 发布时间：2026-04-13 浏览量：

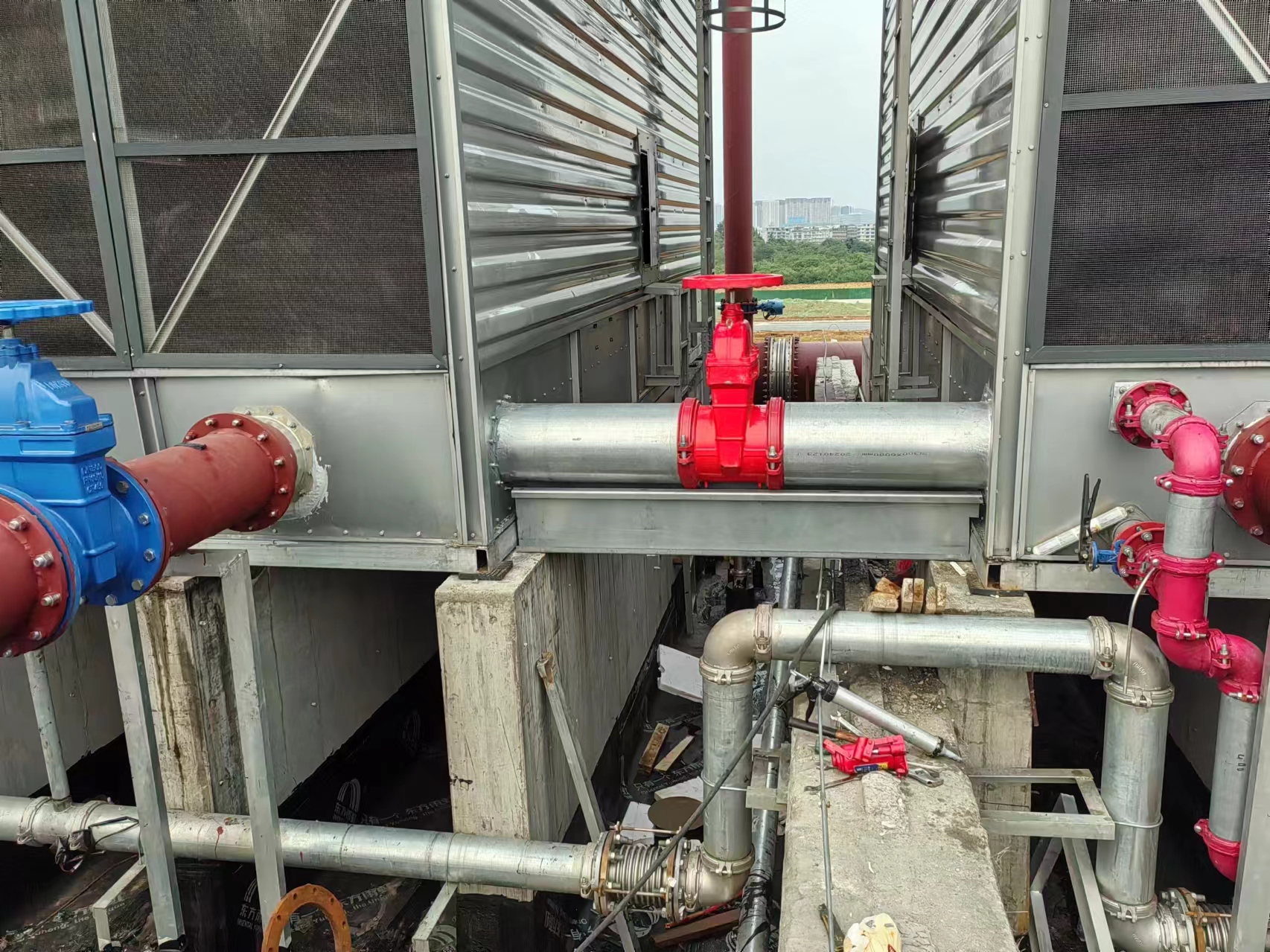

在冷却塔的庞大躯体中，配水管网如同输送血液的“主动脉”，承担着将循环水均匀分配至填料层的重任。然而，这位“沉默的巨人”往往承受着最严苛的考验：内部高压水流的脉动冲击、外部风载的反复摇曳、化学介质的隐形腐蚀，以及安装时残留的巨大应力。当冷却塔配水管断裂维修更换成为不可回避的命题时，绝大多数企业仍停留在“哪里断了焊哪里”的粗放阶段。这种“头痛医头”的做法，往往导致焊缝再次开裂、管网变形甚至引发连锁坍塌事故。
作为深耕冷却塔结构工程与失效分析二十年的技术专家，笔者必须严肃指出：冷却塔配水管断裂维修更换绝非简单的管道连接作业，它是一场涉及材料焊接学、结构动力学、流体力学与腐蚀防护的精密“外科手术”。错误的维修不仅无法恢复性能，反而可能因焊接热应力引入新的断裂源，造成不可挽回的停机损失。本文将彻底摒弃市面上的“焊接广告”，从微观裂纹扩展到宏观系统重构，为您构建一套极具实操价值的冷却塔配水管断裂维修更换深度白皮书。
一、病理溯源：配水管为何会“骨折”？冷却塔配水管断裂维修更换的精准诊断逻辑
在动火焊接之前，必须先搞清楚“为什么会断”。不同的断裂形态对应着完全不同的治理策略。冷却塔配水管断裂维修更换的首要任务，是建立基于“断口分析”的精准诊断模型。
1. 四大断裂形态的“指纹识别”
- 应力腐蚀开裂（SCC）——最隐蔽的杀手：
- 成因：在拉应力（安装残余应力或工作压力）和腐蚀介质（氯离子、氨氮）的共同作用下，奥氏体不锈钢或铝合金配水管发生脆性断裂。
- 特征：断口呈树枝状或人字形，无明显塑性变形，往往伴有大量微小分支裂纹。这是化工、沿海地区冷却塔的头号杀手。
- 诊断：需进行金相分析和能谱分析，确认介质成分。
- 疲劳断裂——振动的代价：
- 成因：风机或水泵的高频振动导致管网共振，交变应力在焊缝或弯头处集中，引发金属疲劳。
- 特征：断口呈现光滑的“贝壳纹”或“海滩条纹”，通常起源于应力集中点（如焊渣、咬边处）。
- 诊断：检查断裂位置是否位于管卡固定点或弯头处，测试现场振动频谱。
- 腐蚀穿孔——慢性自杀：
- 成因：循环水pH值失控或溶解氧过高，导致管壁均匀减薄或局部点蚀穿孔。
- 特征：断口边缘不齐，管壁有明显减薄，表面附着锈瘤或垢层。
- 诊断：测量剩余壁厚，若低于设计值的50%，必须整体更换。
- 安装应力断裂——先天不足：
- 成因：安装时强行对口（强力组对），导致管道内部存在巨大的残余拉应力，运行后在压力或温度变化下瞬间释放。
- 特征：断口平直，往往发生在法兰焊缝或固定支架附近。
- 诊断：检查安装记录，若未进行预热或热处理，基本可判定为此类。
2. 何时必须启动 冷却塔配水管断裂维修更换 的“红线标准”
不要等到水漫金山才行动。当出现以下任一指标时，必须立即启动评估：
- 泄漏等级：连续滴漏无法通过补焊止住，或喷射状泄漏威胁下方电气设备。
- 结构变形：配水管挠度超过L/200（L为跨度），或管卡脱落导致管道剧烈晃动。
- 剩余寿命：通过超声波测厚，关键管段剩余壁厚不足设计值的30%。
- 材质劣化：发生晶间腐蚀或应力腐蚀，且无法通过热处理恢复。
二、核心决策：冷却塔配水管断裂维修更换的分级处置与技术博弈
明确了病因，冷却塔配水管断裂维修更换的实战操作需遵循“能修则修，必修必优”的原则，分为三个层级进行处置。
第一层级：微创修复（针对非结构性损伤）
- 适用场景：管壁局部腐蚀点蚀、微小裂纹（深度<壁厚10%）、螺纹连接处泄漏。
- 技术手段：
- 打磨补焊：将缺陷打磨成U型坡口，采用同材质焊条进行氩弧焊填充，并进行渗透探伤（PT）检测。
- 卡箍补强：对于无法动火的区域，使用不锈钢卡箍或玻璃钢修补器进行机械补强。
- 纳米涂层：对腐蚀区域进行表面处理后，喷涂纳米陶瓷涂层，隔绝介质。
- 局限：仅为应急措施，无法恢复原设计强度，需列入下次停机检修计划。
第二层级：局部更换（针对区段性失效）
- 适用场景：单根支管断裂、弯头处开裂、局部管段严重腐蚀。
- 技术手段：
- 切管重接：切除失效管段，采用同管径、同材质的新管段通过法兰或焊接连接。
- 材质升级：若原管为普通碳钢，建议更换为304/316L不锈钢或UPVC管，从根源解决腐蚀问题。
- 关键点：冷却塔配水管断裂维修更换时，新管段必须预留热膨胀补偿量（通常为10-15mm/10m），防止热应力拉裂焊缝。
第三层级：整体重构（针对系统性崩溃）
- 适用场景：管网大面积腐蚀、主干管多处断裂、结构变形无法校正、材质全面劣化（如SCC）。
- 技术手段：
- 全塔换管：拆除全部旧配水管，重新设计管网布局。
- 布局优化：将传统的“树状管网”改为“环状管网”或“双干管系统”，提高水力稳定性。
- 支架重构：更换所有锈蚀的管卡和支架，采用减震支架或柔性吊架。
- 决策依据：当维修成本超过重置成本的60%，或剩余寿命不足3年时，必须选择此方案。
三、工艺突破：冷却塔配水管断裂维修更换的精密焊接与应力控制
冷却塔配水管断裂维修更换的成败，70%取决于焊接质量与应力控制。以下是专家级的实操标准。
1. 焊接工艺的“黄金法则”
- 焊材匹配：严禁“错用焊材”。碳钢管必须使用J422/J506焊条，不锈钢管必须使用氩弧焊（TIG）打底+手工电弧焊填充，且焊材含碳量需低于母材以防止晶间腐蚀。
- 坡口处理：壁厚>4mm的管道必须开V型或X型坡口（角度60°-70°），并彻底清除油污、锈迹和氧化皮，露出金属光泽。
- 预热与层温：对于合金钢或厚壁管，必须进行预热（150-250℃），防止冷裂纹。焊接过程中层温需严格控制，防止过热脆化。
- 氩弧焊打底：这是冷却塔配水管断裂维修更换的核心。采用钨极氩弧焊进行根部焊接，确保单面焊双面成型，杜绝未焊透和夹渣。
- 充氩保护：不锈钢管焊接时，管内必须充入氩气保护（纯度>99.99%），防止背面氧化（发黑），否则将成为新的腐蚀起点。
2. 应力消除的“热处理艺术”
焊接残余应力是导致再次断裂的元凶。冷却塔配水管断裂维修更换必须包含热处理环节。
- 消氢处理：焊后立即加热至250-350℃，保温2-4小时，加速氢逸出，防止延迟裂纹。
- 整体退火：对于关键主干管，需加热至600-650℃（不锈钢）或550-600℃（碳钢），保温后缓冷，将残余应力降低80%以上。
- 机械锤击：对于无法热处理的现场焊缝，采用风动锤击枪对焊缝及热影响区进行锤击，引入压应力抵消拉应力。
3. 管网布局的“流体力学重构”
换管不仅仅是换材料，更是换设计。
- 变径优化：采用“渐缩式”设计，主干管流速控制在1.5-2.0m/s，支管流速控制在1.0-1.5m/s，避免水锤效应。
- 排气设计：在管网最高点和转弯处设置自动排气阀，防止气阻导致的局部超压爆破。
- 柔性连接：在水泵出口与配水管之间安装橡胶软接头或金属波纹管补偿器，隔离振动。
四、避坑指南：冷却塔配水管断裂维修更换中的“致命陷阱”与行业乱象
在实际工程中，错误的冷却塔配水管断裂维修更换方式比不修更可怕。以下是必须规避的“死亡陷阱”。
陷阱一：“带压补焊”的赌博行为
- 现象：为了不停机，工人在管道带压（甚至满水）状态下进行焊接。
- 后果：高温电弧瞬间汽化内部积水，引发物理爆炸（蒸汽爆炸），或导致焊缝产生气孔、夹渣，形成新的漏点。
- 正解：冷却塔配水管断裂维修更换必须执行“停机-泄压-排水-置换”程序，管内可燃气体浓度检测合格后方可动火。
陷阱二：“异种钢焊接”的灾难
- 现象：将碳钢直接焊接在不锈钢管上，或使用普通焊条焊接合金钢。
- 后果：形成电化学腐蚀原电池，碳钢迅速锈蚀穿孔，不锈钢发生敏化（晶间腐蚀）。
- 正解：不同材质管道连接必须采用法兰+绝缘垫片，或使用过渡接头（如不锈钢堆焊层）。严禁直接对焊。
陷阱三：“忽视支架”的本末倒置
- 现象：管子换了新的，但管卡还是旧的，或者新管卡拧得过紧。
- 后果：旧支架锈蚀断裂导致新管坠落；管卡过紧限制管道热膨胀，导致焊缝被拉裂。
- 正解：冷却塔配水管断裂维修更换必须“管卡同步更换”。支架应采用滑动支架或导向支架，允许管道轴向位移。
陷阱四：“强力对口”的隐形杀手
- 现象：新管段长度不合适，强行用千斤顶顶推或大锤敲击使其对口。
- 后果：管道内部产生巨大的拉应力，运行后在压力波动下瞬间断裂。
- 正解：严禁强力对口。应切割重做或使用补偿器调整。安装偏差应符合GB 50235规范（错边量<10%壁厚）。
五、根源治理：如何避免冷却塔配水管断裂维修更换的周期性复发？
最高明的维修是“治未病”。通过系统优化，可以将配水管的寿命从5年延长至15年以上。
1. 水质管理的“三道防线”
- 源头控制：补充水必须经过反渗透（RO）处理，电导率<50μS/cm，从源头切断腐蚀介质。
- 化学处理：投加缓蚀剂（如钼酸钠、苯并三氮唑）形成保护膜；投加阻垢剂防止结垢导致的垢下腐蚀。
- 生物控制：定期投加非氧化性杀菌剂，防止微生物粘泥（MIC）腐蚀。
2. 运行策略的“温柔呵护”
- 缓启缓停：水泵启停必须设置软启动器，避免水锤冲击。停机时先关出口阀，防止倒灌。
- 冬季防护：北方地区停用时，必须排空管内积水或加入防冻液，防止冻裂。
- 定期排污：加大底排污频率，降低循环水浊度和悬浮物，减少冲刷腐蚀。
3. 智能监测的“全知之眼”
- 应力在线监测：在关键焊缝和弯头处粘贴光纤光栅应变传感器，实时监测应力变化。当应力接近屈服极限的70%时自动报警。
- 腐蚀监测：安装在线腐蚀挂片仪或电化学探针，实时监测腐蚀速率，指导加药调整。
- 振动监测：在配水管关键节点安装加速度传感器，通过FFT频谱分析，提前发现共振风险。
4. 结构优化的“降维打击”
- 材质升级：新建或改造项目直接选用PVDF或FRP（玻璃钢）配水管，彻底解决腐蚀问题。
- 模块化设计：采用预制模块化管网，现场仅需法兰连接，减少现场焊接量和应力集中。
六、经济账：冷却塔配水管断裂维修更换的投入产出比（ROI）分析
很多企业主心疼换管费用，却看不见断裂带来的巨额隐性成本。
断裂总成本 = 抢修费 + 停机损失 + 填料/设备损坏费 + 水处理成本增加
- 案例实证：某大型化工厂1000m³/h冷却塔，因配水管断裂导致水流直接冲击填料和风机。
- 直接损失：更换配水管（20米不锈钢管）及修复填料费用约5万元。
- 间接损失：非计划停机导致生产线停工4小时，损失产值20万元。
- 连带损失：高速水流打坏风机叶片，更换费用8万元；填料被冲垮，提前更换费用10万元。
- 总计：一次断裂的综合损失高达43万元。
结论：一次规范的冷却塔配水管断裂维修更换（含系统优化）费用约8-10万元，但能避免43万元的直接损失，并在未来5-8年内杜绝同类故障。更重要的是，它保护了主机（压缩机/反应釜）的安全运行，这是无法用金钱衡量的。
七、未来展望：冷却塔配水管断裂维修更换的技术进化
随着新材料与数字技术的发展，冷却塔配水管断裂维修更换正在经历革命。
1. 3D打印与现场修复
对于异形管件或难以采购的老旧配件，利用金属3D打印技术（DED）可以在现场直接打印修复断裂部位，甚至通过拓扑优化设计出比原件更强的结构。
2. 自修复智能材料
科研人员正在研发含有微胶囊的智能复合材料管道。当管道出现微裂纹时，胶囊破裂释放修复剂（如环氧树脂），自动填充裂缝并固化，实现“自愈合”。
3. 数字孪生与预测性维护
通过建立冷却塔管网的数字孪生模型，输入历史运行数据、材质参数、腐蚀速率，AI算法能精准预测每一段管道的“剩余寿命”，并自动生成冷却塔配水管断裂维修更换的最优工单，实现“坏前先修”。
八、结语：构建冷却系统的“钢铁脊梁”
冷却塔配水管断裂维修更换，不仅是一次管道的更替，更是对工业冷却系统“骨架”的一次重塑。它考验着我们对材料科学的敬畏、对焊接工艺的精通以及对系统安全的责任感。
在这个追求极致可靠性的时代，任何一段带病运行的配水管都是悬在企业头顶的“达摩克利斯之剑”。请记住：最好的冷却塔配水管断裂维修更换，不是等它断裂后去补救，而是通过科学的选材、规范的安装和智能的运维，让它在设计寿命内“坚如磐石”。
选择专业的冷却塔配水管断裂维修更换服务商，就是选择为您的生产线构建一条永不断裂的“大动脉”。当您下次听到管网传来异常的敲击声或发现支架锈迹斑斑时，请不要犹豫，立即启动冷却塔配水管断裂维修更换的诊断程序——因为在工业生产中，稳定压倒一切，安全重于泰山。
附录： 冷却塔配水管断裂维修更换 专家决策清单
- 第一步：紧急响应与隔离
- 切断水泵电源（LOTO上锁）。
- 关闭相关阀门，防止水漫溢。
- 设置警戒区，严禁高空坠物伤人。
- 第二步：全面检测与评估
- 超声波测厚：检测断裂管段及相邻管段剩余壁厚。
- 断口分析：取样进行金相分析，确定断裂性质（疲劳/腐蚀/应力）。
- 应力检测：对管网关键节点进行残余应力测试。
- 振动测试：分析管网固有频率，排查共振风险。
- 第三步：方案制定
- 局部更换还是整体更换？
- 材质选择：304/316L/双相钢/UPVC/PVDF？
- 连接方式：焊接/法兰/卡箍？
- 是否需要增加减震支架或补偿器？
- 第四步：维修更换实施
- 旧管拆除：严禁暴力切割，防止损伤相邻结构。
- 新管预制：按实测尺寸下料，预留热膨胀量。
- 焊接工艺：严格执行WPS（焊接工艺规程），充氩保护，层温控制。
- 热处理：焊后消氢或退火处理（视材质而定）。
- 支架安装：采用减震支架，间距符合规范，严禁强力对口。
- 第五步：调试与验收
- 水压试验：试验压力为工作压力的1.5倍，保压30分钟无压降。
- 布水测试：检查喷头出流是否均匀，有无偏流。
- 振动测试：带负荷运行，振动速度≤4.5mm/s。
- 应力复测：重点焊缝应力值应在安全范围内。
- 第六步：长效管理
- 建立管网档案：记录材质、焊口位置、检测数据。
- 定期巡检：每季度检查支架松动、腐蚀情况。
- 水质优化：根据腐蚀速率调整阻垢缓蚀剂配方。
- 智能监测：加装在线应力或腐蚀监测传感器。
（注：本文基于行业通用标准与实战经验撰写，具体冷却塔配水管断裂维修更换的实施方案需结合现场工况，由具备压力管道安装资质（GC2级以上）的专业机构进行勘察设计，并严格遵守《工业金属管道工程施工规范》GB 50235及相关安全生产法规。）
