冷却塔填料一摸就碎背后的真相：深度解析老化成因、危害预判与科学更换策略

一、 冷却塔填料一摸就碎 现象的直观呈现与紧急预警

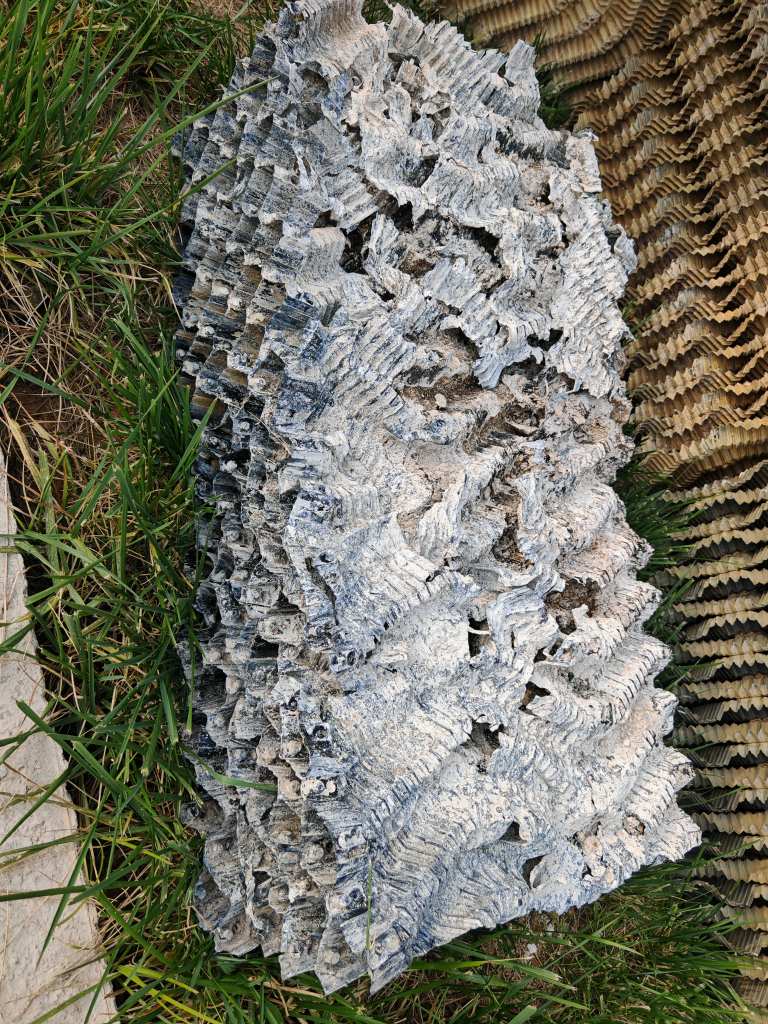

在工业循环水系统的日常巡检中，运维人员最不愿看到的场景之一，便是打开冷却塔检修门后，发现原本应该坚韧且富有弹性的散热胶片变得酥脆不堪。当手指轻轻划过，填料瞬间崩裂、脱落，甚至化为粉末，这种冷却塔填料一摸就碎的现象，是填料寿命终结的最直观信号，也是整个冷却系统即将面临效率崩塌的红色警报。

这不仅仅是简单的物理破损，更是一种化学与物理双重作用下的不可逆衰变。对于中央空调系统、工业注塑、发电厂凝汽器等依赖冷却塔散热的关键设备而言，冷却塔填料一摸就碎意味着热交换效率的断崖式下跌，以及随风飘散的碎片可能堵塞冷凝器铜管的巨大风险。很多企业往往因为忽视了这一早期信号，导致“带病运行”，最终付出了高昂的维修代价和停机损失。本文将从专家视角，深度剖析这一现象的本质，并提供系统性的解决方案。

二、 冷却塔填料一摸就碎 的核心成因深度剖析

要解决冷却塔填料一摸就碎的问题，首先必须理解其背后的“病理学”机制。填料的破碎并非单一因素造成，而是环境应力、材质老化、化学腐蚀及人为操作失误共同作用的结果。

1. 紫外线辐射与热氧老化的双重夹击

冷却塔长期暴露于户外，紫外线（UV）是导致高分子材料老化的元凶。目前主流的冷却塔填料多为改性聚氯乙烯（PVC）或聚丙烯（PP）。这些塑料分子在长波紫外线的轰击下，分子链会发生断裂，导致材料失去韧性。

当你发现冷却塔填料一摸就碎时，往往是因为填料表面的抗UV层已被耗尽，基体树脂开始光解。特别是在夏季高温环境下，热氧老化会加速这一过程。温度每升高10℃，化学反应速度约增加一倍。填料在高温水淋和烈日暴晒的双重夹击下，增塑剂不断挥发，原本柔软的胶片逐渐硬化、脆化，最终呈现出冷却塔填料一摸就碎的粉化状态。

2. 化学腐蚀与水质环境的侵蚀

工业循环水的水质极其复杂。如果系统处于酸性或强碱性环境，或者水中含有高浓度的氧化性杀菌剂（如余氯过高），会对填料产生致命腐蚀。

例如，某些工厂为了杀菌，长期投加过量的次氯酸钠，且未进行有效的中和处理。强氧化剂会破坏PVC分子的氯原子结构，导致填料变色、发脆。这种由内而外的腐蚀往往比物理老化更可怕，因为它在外观上可能仅表现为轻微变色，但内部结构已被掏空，一触即溃。这种隐性的冷却塔填料一摸就碎往往更难被及时发现，造成的危害也更大。

3. 机械应力与疲劳损伤

冷却塔运行时，风机的震动、水流的冲击以及冬季结冰的膨胀力，都会对填料产生机械应力。如果填料在安装时未留伸缩缝，或者支架设计不合理，运行时的高频震动会导致填料根部反复弯折，产生金属疲劳般的“塑料疲劳”。

长此以往，填料根部会出现肉眼可见的裂纹，并迅速扩展至整个片材。当裂纹贯穿整个填料单元时，就会出现局部的冷却塔填料一摸就碎。此外，冬季防冻措施不当，冰凌直接刺破填料，修复后的补丁处往往是应力集中点，极易率先破碎。

4. 材质本身的缺陷与回收料滥用

市场上存在部分劣质填料，为了降低成本，厂家在原料中掺入大量碳酸钙填充母料，甚至使用回收废塑料。这种填料不仅散热性能差，而且力学性能极不稳定。碳酸钙过量会导致填料变脆，抗冲击能力大幅下降。

在这种情况下，即便运行时间不长，也可能出现冷却塔填料一摸就碎的情况。这是典型的“先天不足”，属于选型失误，必须通过更换原生料填料来彻底解决。辨别方法很简单：用钥匙用力划，劣质填料会留下深白色痕迹且边缘起皮，而优质填料只会留下浅痕且具有弹性回复。

三、 冷却塔填料一摸就碎 带来的连锁危害与风险评估

当冷却塔填料一摸就碎的情况发生时，其影响绝不仅限于填料本身。它会引发一系列连锁反应，严重威胁整个生产系统的安全与稳定。

1. 热力性能的灾难性下降

冷却塔的核心功能是热交换。完整的填料能提供巨大的散热表面积和均匀的水膜分布。一旦出现冷却塔填料一摸就碎，破碎的填料会堵塞进风窗，导致塔内通风量锐减。更严重的是，残留的碎片无法形成完整的水膜，水流直接短路落下，热交换效率可能在短时间内下降30%以上。

这直接导致冷凝温度升高。对于制冷机组而言，冷凝温度每升高1℃，能耗增加约3%-4%。如果不及时处理冷却塔填料一摸就碎的问题，企业将面临巨额的电费浪费和制冷效果不达标的生产事故。

2. “填料雨”引发的设备堵塞

冷却塔填料一摸就碎最直接的后果是产生大量的悬浮物和碎片。这些碎片随气流被风机抽走，形成所谓的“填料雨”。它们会随着循环水进入板式换热器、壳管式冷凝器或工艺设备的夹套中。

由于填料碎片多为塑料材质，且形状不规则，极易卡在换热管间隙或阀门密封面处。这会导致冷凝器端差增大，甚至引发高压跳机。清理这些微小的塑料碎片极其困难，往往需要化学清洗甚至物理拆卸，维修成本极高。因此，一旦发现冷却塔填料一摸就碎，必须立即停机排查，防止碎片扩散。

3. 结构安全与环境污染隐患

填料碎片化后，塔内的承重结构会发生变化。如果大量填料脱落堆积在底部水池，可能造成进水口堵塞，甚至溢出水池。此外，破碎的塑料微粒若随飘水排入环境，还面临环保合规风险。对于玻璃钢塔体，如果冷却塔填料一摸就碎后长期未清理，酸性碎片在底部积水中的浸泡还可能腐蚀塔体玻璃钢层，缩短塔体寿命。

四、如何精准诊断 冷却塔填料一摸就碎 的严重程度

在决定维修方案前，必须对冷却塔填料一摸就碎的程度进行量化评估。这需要一套科学的诊断流程，而非仅凭肉眼观察。

1. “手感+目测”的初级诊断法

这是最直接的手段。戴上手套，随机抽取不同位置（尤其是迎风面边缘和底部承重区）的填料片。

• 轻度老化：填料表面有细微裂纹，手指按压有轻微脆响，但不破碎。
• 中度老化：手指用力可捏出凹痕，卸力后无法回弹，边缘开始剥落。
• 重度老化（即 冷却塔填料一摸就碎 ）：轻微触碰即断裂，断面粗糙无光泽，呈粉末状或块状脱落，颜色发黄或发白（原色通常为透明或浅灰）。

同时观察填料表面的污垢情况。如果伴随着严重的结垢，可能掩盖了填料的脆化情况，需要先高压水枪冲洗后再进行触摸测试，以免误判冷却塔填料一摸就碎的真实原因。

2. 仪器检测与残留应力测试

对于大型关键冷却塔，建议使用硬度计检测填料表面的邵氏硬度。全新的PVC填料硬度通常在70-80D左右，如果检测数值异常偏高（如超过85D）或异常偏低（材质疏松），都是异常信号。

此外，可以取下一段填料进行“折断测试”。用手反复弯折，记录断裂所需的力和断裂面的形态。韧性材料断裂面应有拉伸痕迹，而冷却塔填料一摸就碎的断裂面则是平整的脆性断裂，无塑性变形。

3. 运行数据的反向验证

对比历史运行数据。如果发现冷却塔出水温度持续偏高，且逼近湿球温度的极限，同时补水量异常增加（可能因飘水率增加），这往往是冷却塔填料一摸就碎导致气水分布不均的间接证据。结合巡检时的物理诊断，可以100%确认故障。

五、应对 冷却塔填料一摸就碎 的科学维修与更换策略

一旦确诊为冷却塔填料一摸就碎，唯一的根治手段就是更换。任何胶水粘补都是徒劳且危险的，因为基体材料已经失去强度，补丁只会加速脱落。以下是专家级的更换操作指南：

1. 停机与安全隔离

• 彻底断电：不仅是风机，还包括塔内照明和相关的水泵联动，执行“挂牌上锁”（LOTO）程序。
• 排空与清理：尽量排空塔内积水，清理底部淤泥和原有的破碎填料。对于冷却塔填料一摸就碎产生的大量碎屑，建议使用吸尘器或高压水枪彻底清除，防止残留碎片混入新填料中造成二次污染或堵塞。

2. 劣质填料的彻底清除

清除旧填料是重中之重。由于冷却塔填料一摸就碎，清除过程要轻柔，避免暴力撬动损坏下方的支架和布水管。

• 技巧：从上往下逐层剥离。如果填料粉碎严重，可先用水浸泡软化，再进行清理。
• 检查支架：旧填料拆除后，必须仔细检查骨架、拉筋和布水管。如果支架因长期承受碎填料的不均压力而变形或生锈，必须同时矫正或更换。否则，新填料装上去后会因受力不均而迅速损坏。

3. 新填料的选型：拒绝重蹈覆辙

这是解决冷却塔填料一摸就碎问题的关键。在选型时，切勿只看价格。

• 材质选择：
  • PVC（改性聚氯乙烯）：阻燃性好，耐温60℃-70℃，亲水性好，散热效率高，是目前最主流的选择。必须选择含抗UV剂和抗氧化剂的原生料。
  • PP（聚丙烯）：耐温可达90℃-100℃，耐酸碱腐蚀性能优于PVC，但亲水性稍差，且易燃。适用于高温循环水。
• 波型设计：
  • S波/斜交错波：传统波型，热力性能好，但容易挂脏，且对水质要求高。
  • 点波/蜂窝式：不易堵塞，风阻小，但对材质韧性要求极高。如果材质不好，冷却塔填料一摸就碎的风险更大。
• 壁厚与增强筋：优质填料的波峰和波谷处会有加强筋设计，增加抗弯折能力。壁厚通常在0.3mm-0.5mm之间，过薄易碎，过厚影响散热。

专家建议：要求供应商提供原料的MFI（熔融指数）检测报告和老化测试视频。对于曾经发生过冷却塔填料一摸就碎的项目，建议升级为“抗冲击型”填料或采用收水器与填料一体化的高效能填料。

4. 精准安装与调试

• 组装：应在地面或平台上预组装，避免高空作业损坏填料。使用不锈钢或防锈镀锌螺栓紧固，严禁使用铁丝捆绑，以免生锈断裂。
• 间距控制：填料块之间必须预留热膨胀间隙（通常10-20mm），这是防止夏季高温挤压导致填料脆裂的重要措施。
• 布水校验：安装完毕后，必须进行喷水测试。检查布水管孔眼是否对正填料进风口，避免水流直接冲刷填料根部，造成根部应力集中而断裂。

六、预防 冷却塔填料一摸就碎 的长效运维机制

更换新填料只是开始，要避免几年后再次出现冷却塔填料一摸就碎，必须建立全生命周期的运维体系。

1. 水质管理是第一道防线

严格控制循环水的pH值（6.5-8.5）、余氯含量（<0.5mg/L）和悬浮物（<50mg/L）。定期投加阻垢缓蚀剂，防止水垢包裹填料造成的局部腐蚀和温差应力。当水质恶化时，应加大排污量（BD），减少浓缩倍数，从源头上减轻化学腐蚀对填料的侵害，延缓冷却塔填料一摸就碎的发生。

2. 清洗工艺的规范化

很多时候，冷却塔填料一摸就碎是因为错误的清洗方式造成的。

• 严禁高压水枪直喷：高压水（>0.3MPa）会击穿填料表面的抗UV层，导致基材暴露，加速老化。
• 严禁强酸清洗：草酸或盐酸清洗虽然去垢快，但会严重腐蚀PVC材质，使其变脆。应优先选用弱酸性或中性的专用清洗剂，并配合软毛刷或气水混合冲洗。
• 冬季防冻：在寒冷地区，停机时必须排空填料层积水，或采取辅助电加热、旁通管等防冻措施，防止冰胀导致的物理破碎。

3. 定期的“体检”制度

建立冷却塔季度巡检表，将“填料韧性检查”列为必检项。在夏季高温来临前（通常是4-5月），专门安排一次填料专项检查。用手随机抽检，一旦发现有冷却塔填料一摸就碎的早期征兆（如变硬、微裂纹），立即制定更换计划，不要等到系统报警才行动。

4. 周围环境的整治

如果冷却塔周边有产生酸性废气、粉尘或高温热气的设备，应加装导风筒或隔离罩，减少外部环境对填料的侵蚀。对于冷却塔填料一摸就碎高发的化工、印染行业，建议选用抗腐蚀等级更高的PP材质或甚至不锈钢挂片填料（虽成本高但寿命极长）。

七、行业误区与专家辟谣

在处理冷却塔填料一摸就碎的问题上，行业内存在一些常见的误区，需要特别澄清：

• 误区一：“填料碎了没关系，补一点就行”
  • 真相：冷却塔填料一摸就碎是系统性老化的表现，局部修补会破坏气动流场，导致新旧填料接缝处应力集中，破碎速度更快。必须整体更换。
• 误区二：“颜色越深的填料质量越好”
  • 真相：填料的颜色主要由色母决定，与质量无直接关系。有些劣质填料添加深色母是为了遮盖回收料的杂色。判断质量应看断面的光泽度和韧性，而不是颜色。
• 误区三：“只要不碎，就不用换”
  • 真相：即使填料没碎，经过5-8年的运行，其表面也会因老化变得粗糙，亲水性下降，且滋生大量生物粘泥。此时的热效率已大幅衰减，继续使用是“隐性浪费”。
• 误区四：“所有填料都一样，买最便宜的”
  • 真相：低价填料往往钙粉含量超标，运行1-2年就会出现冷却塔填料一摸就碎。综合计算停机损失和能耗增加，优质填料的全生命周期成本（LCC）反而更低。

八、结论

冷却塔填料一摸就碎，看似是一个简单的物理现象，实则是冷却系统老化、水质恶化、运维不当等多重因素交织的复杂工程问题。它不仅关系到设备的散热效率，更直接影响到企业的生产连续性和能耗成本。

作为运维管理者，面对冷却塔填料一摸就碎的状况，绝不能抱有侥幸心理。必须从科学诊断入手，选用高品质的原生料填料，执行标准化的更换流程，并辅以精细化的日常水质管理和清洗维护。只有这样，才能彻底摆脱“一摸就碎”的噩梦，构建一个高效、稳定、长寿命的冷却水系统。

记住，冷却塔填料的寿命不仅取决于出厂质量，更取决于后期的呵护。当你的手指下次触碰到填料时，如果感觉到的是坚实与弹性，而不是酥脆与粉末，那才是真正的运维成功。对于冷却塔填料一摸就碎的防治，预防永远胜于治疗，专业的选型加上规范的维护，是杜绝这一现象的唯一法门。
