冷却塔动力系统工作原理（完整版通俗易懂）

冷却塔动力系统工作原理（完整版通俗易懂）
冷却塔动力系统是设备散热运行的核心驱动总成，整套系统依托电能转化、动力传递、风水平衡换热、智能负荷调节的闭环原理工作，通过机械动力与电气控制协同配合，实现强制散热、水循环持续运转、温度动态调控。区别于静态塔体结构，动力系统是冷却塔实现主动降温、适配工况变化、保障系统稳定运行的动态核心。本文系统性拆解冷却塔动力系统整体工作原理、各部件运行原理及完整工作流程，逻辑清晰、贴合现场实际工况。

一、动力系统整体核心原理

冷却塔动力系统的本质工作原理：将电能转化为机械动能，通过传动结构驱动风机与水循环系统运转，打破自然散热局限，强制完成水、气对流换热，同时依托电控系统动态调节动力输出，匹配不同环境温度与生产热负荷，实现可控、高效、节能的冷却效果。
简单来说，自然通风仅依靠温差被动散热，效率极低、无法满足工业降温需求；而动力系统通过人工主动做功，强制形成稳定气流、水流循环，让冷却塔散热效果不受自然环境限制，实现全天候稳定降温。

二、动力系统各分项工作原理

1、电机能量转换原理（动力源头）

电机是整套动力系统的能量转换核心，分为异步感应电机与永磁同步电机两类，原理略有区别但核心功能一致。异步电机依靠电磁感应原理，将电能转化为旋转机械能，依靠定子磁场驱动转子旋转输出转速与扭矩；永磁电机依托内置永磁体建立恒定磁场，无需励磁损耗，电能转化率更高。
电机的核心作用是为风机运转提供原始动力，其转速、扭矩、能效直接决定整套动力系统的输出能力，是动力系统稳定运行的基础。

2、传动系统动力匹配原理（动力适配中枢）

电机输出转速高、扭矩小，而冷却塔风机需要低转速、大扭矩平稳运行，无法直接对接，因此需要传动系统完成动力适配。传统皮带、减速机传动原理为：通过齿轮变速、皮带轮配比，降低电机转速、放大输出扭矩，过滤电机高速运转的震动，让风机获得适配的平稳动力，避免高速运转造成设备抖动、异响、损坏。
永磁直驱系统取消中间传动结构，利用电机低速大扭矩特性，直接驱动风机运转，省去动力传递损耗，实现动力输出零衰减、高效率运行，是目前主流的节能动力方案。

3、风机对流换热原理（风冷核心执行）

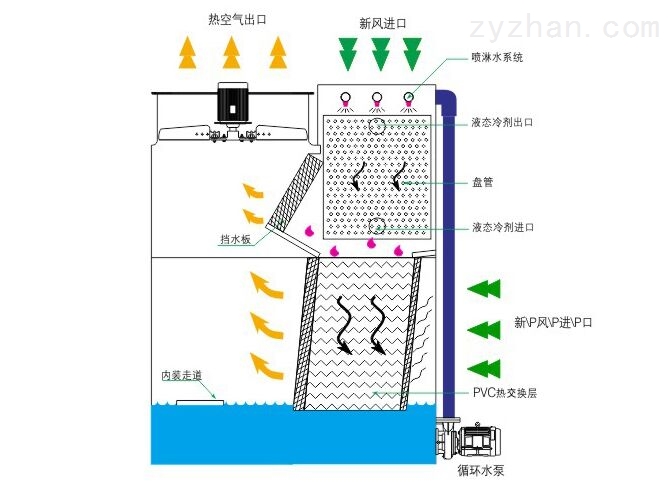

风机叶轮接收传动系统传递的机械能高速旋转，在冷却塔内部形成负压吸力与正压排风的空气对流循环。外界常温空气被持续吸入塔内，穿透填料、收水器、换热盘管区域，与高温循环水充分接触。
利用空气与水体的温差、水的蒸发吸热原理，持续带走水中热量，最终将湿热废气快速排出塔外，完成风冷换热全过程。风机的转速大小直接决定进风量与换热效率，是控制降温能力的关键执行部件。

4、水泵水循环动力原理（水冷循环基础）

喷淋水泵作为水力动力单元，依靠叶轮旋转产生离心力，为循环水提供稳定扬程与流量。将冷却塔集水盘内的低温冷却水加压输送至塔顶布水系统，通过喷淋头均匀雾化、喷淋在填料或盘管表面，形成完整均匀的水膜，最大化增加水气接触面积，提升换热效率。
换热升温后的水流回落至集水盘，再次由水泵抽取循环，形成持续闭环水循环换热体系，保障冷却系统不间断工作。

5、电控变频调节原理（智能调控核心）

电控与变频系统是动力系统的智能调控中枢，核心原理是通过改变电源频率、电压，精准调节电机转速，从而控制风机风量与水泵流量。系统依托温度传感器实时采集环境温度、循环水进出水温，自动匹配动力输出大小。
高温高负荷时，提升频率、加大转速，满负荷散热；低温低负荷时，降频低速运行，减少无效能耗。同时集成过载、缺相、过热、短路保护原理，设备出现异常工况时自动断电停机，实现动力系统安全、智能、节能运行。

三、冷却塔动力系统完整运行流程原理

1、电能输入：电控系统接通电源，为电机、水泵提供稳定电力输入；
2、能量转换：电机将电能转化为机械旋转动能，输出原始动力；
3、动力适配：传动系统完成转速、扭矩匹配，将适配动力传递至风机；
4、双循环启动：风机旋转形成强制空气对流，水泵运转形成闭环水循环；
5、水气换热：冷空气与高温水充分接触，通过蒸发换热、接触换热带走热量；
6、湿热排风：风机持续排出高温废气，完成热量置换；
7、智能调节：变频系统根据水温、气温动态调整动力输出，维持工况稳定。

四、动力系统工况适配原理

1、夏季高温工况：环境温度高、生产热负荷大，变频系统提升电机转速，风机满风量运行，强化对流换热，保障水温达标，避免降温不足；
2、春秋过渡工况：温差适宜、负荷适中，系统自动降频运行，降低风量、水量，在满足降温需求的同时减少电能损耗；
3、冬季低温工况：环境温度低，仅需极低动力即可完成散热，系统低速运行或间歇启停，同时规避风量过大导致结冰、水温过低等问题。

五、动力系统稳定运行的核心原理逻辑

1、动力匹配原理：风、水动力输出相互匹配，风量与水量均衡适配，避免风大水小、水大风小导致的换热失衡；
2、闭环调控原理：温度采集→数据对比→动力调节→工况稳定，形成全自动闭环控制；
3、安全防护原理：电气保护、机械防护双重配合，杜绝过载、卡顿、过热造成的设备损坏；
4、节能运行原理：按需输出动力，摒弃传统定速设备的固定满负荷运行模式，从原理上减少无效能耗。
