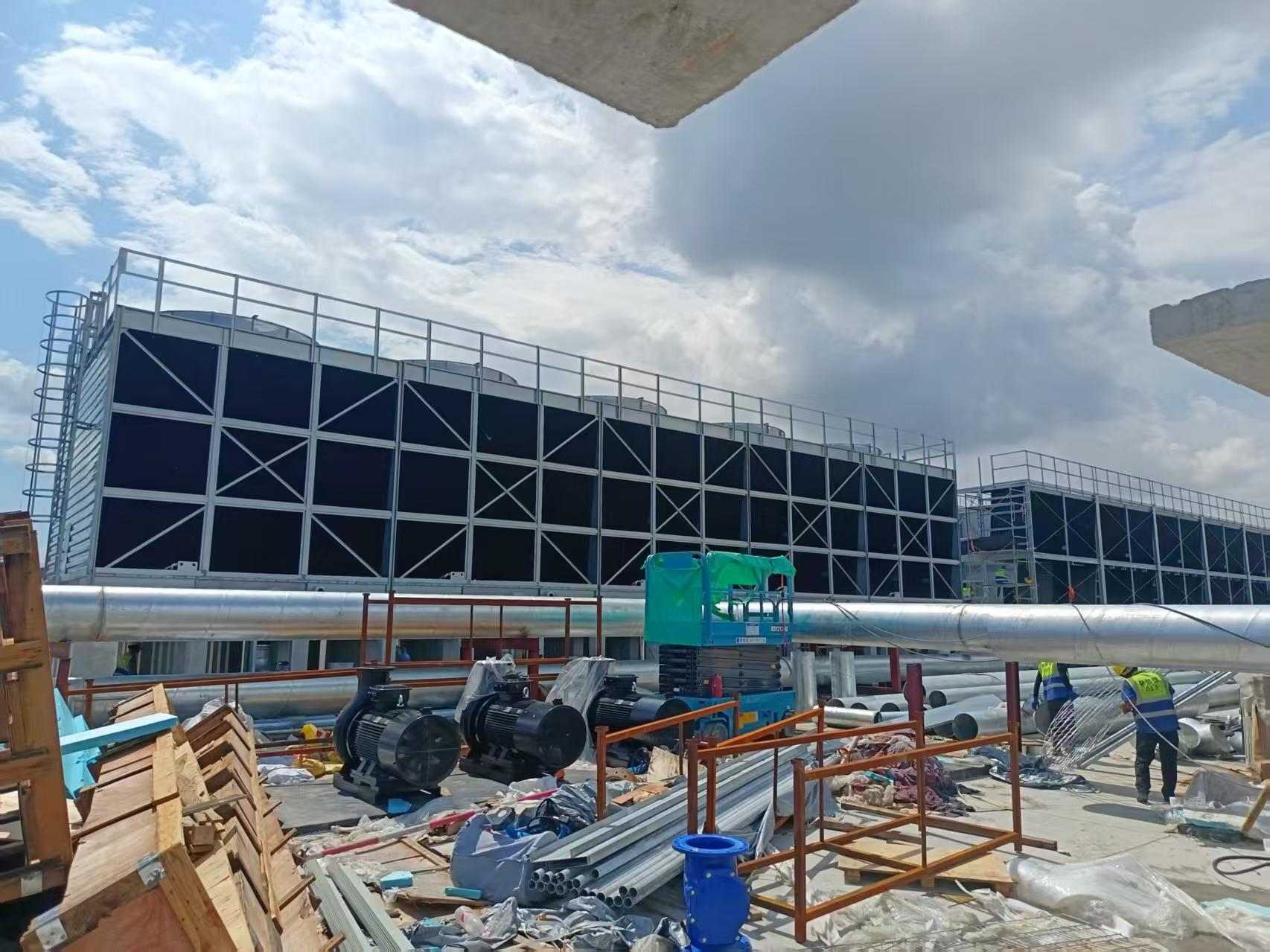

冷却塔标准化规范安装操作流程（全工序完整版）

冷却塔标准化规范安装操作流程（全工序完整版）
为统一开式、闭式、横流、逆流冷却塔安装施工标准，规范工序步骤、工艺精度、装配标准及调试要求，杜绝安装歪斜、漏水、震动大、布水不均、风机异响、降温不达标等安装通病，保障设备安装质量、运行稳定性及使用寿命，特制定本标准化安装规范操作流程。本流程适用于工业及中央空调所有冷却塔新建、更换、改造安装作业，可直接作为现场施工交底、工序验收依据。

一、安装前期准备

1、图纸复核与现场勘查：核对设备图纸、基础图纸、管路走向、设备吨位尺寸、进出水方向、风机转向，确认现场安装空间、检修通道、吊装通道满足规范要求，成排冷却塔需提前深化排布，保证布局规整、检修便捷。
2、材料与设备清点：开箱清点塔体外壳、底盘、填料、收水器、喷淋管、喷头、风机、电机、减速机、密封胶条、螺栓、减震垫等全套配件，核对规格数量，检查外观无破损、无变形、无裂纹，配件缺失或损坏严禁开工。
3、工具与安全准备：准备吊装设备、水平仪、力矩扳手、卷尺、切割机、焊机、绝缘工具等施工机具；落实高空、吊装、动火、临时用电安全措施，完成全员安全技术交底。
4、场地清理：清理安装作业区域杂物、障碍物，平整作业场地，划分吊装警戒区、施工操作区，保证吊装、拼装、通行通道畅通。

二、基础验收与找平作业

冷却塔基础质量直接决定设备是否震动、漏水、变形，必须严格验收，不合格严禁就位安装。
1、基础尺寸验收：核对基础长宽、标高、地脚螺栓孔位置，与设备底盘尺寸完全匹配，偏差控制在规范允许范围内。
2、水平度找平：使用精密水平仪检测基础整体水平度，整体水平误差≤3mm，单支座点位水平误差≤2mm，杜绝基础高低差导致塔体倾斜、螺栓受力不均、后期漏水震动。
3、基础强度与外观检查：混凝土基础无起砂、空鼓、开裂、缺损，强度达到安装承载标准，基础表面平整干净，无杂物、无油污。
4、减震装置安装：按规范铺设减震垫或弹簧减震器，保证减震点位均匀受力、高度一致、摆放居中，无偏移、无悬空，有效抵消设备运行震动。

三、底盘安装规范流程

1、将冷却塔底盘整体吊装就位，轻放、缓落，避免撞击变形，调整底盘位置与基础中心线对齐。
2、再次复核底盘整体水平度，微调减震垫块，确保底盘四角水平、受力均匀，无翘边、无悬空。
3、紧固地脚螺栓，采用对角均匀紧固方式，避免单边受力导致底盘变形、接缝错位。
4、检查底盘拼接缝、排水口、溢流口、补水口位置，确保接口端正、坡度合理，满足排水、集水、溢流功能，无积水死角。

四、塔体外壳拼装规范

1、按照设备编号依次拼装侧板、端板、风筒底座、检修门框架，拼装前检查密封胶条完好、无脱落、无硬化。
2、所有拼接缝隙压实密封胶条，拼接平整对齐，缝隙均匀无错位，杜绝虚缝、大缝隙，防止后期渗水。
3、全部螺栓、螺母、平垫、弹垫配齐完整，对角分次均匀紧固，严禁一次性单边锁死，避免壳体变形、密封失效。
4、检修门安装平整，压条松紧适中，闭合严密、无松动、无翘边，开关顺畅，密封无渗漏。
5、塔体整体拼装完成后复测垂直度、平整度，整体外观端正、结构稳固，无扭曲变形。

五、内部换热部件安装规范

1、填料安装：填料轻拿轻放，整齐拼接、卡接牢固，无破损、无缺失、无悬空、无堆叠缝隙；严禁踩踏、重压填料，避免变形塌陷；填料整体平整、对接严密，保证淋水均匀、无偏流、无短路水流。
2、收水器安装：收水器模块按顺序拼装，卡扣锁紧，接缝严密、平整无翘曲，杜绝飘水、水雾外溢，降低冷却塔漂水率。
3、喷淋布水系统安装：布水管水平架设、固定牢靠，水平度达标，无倾斜、无下坠；喷淋头安装齐全、角度统一、无堵塞、无缺失，对准填料中心区域；支管卡扣全部紧固，无松动、无脱落隐患。
4、安装完成后清理塔内杂物、废料、螺丝、包装袋，杜绝杂物堵塞填料和管路。

六、风机、电机、传动系统安装规范

1、风机风筒安装：风筒对接严密、固定牢靠，法兰密封完整，无漏风缝隙，风筒同心度达标。
2、风机叶片校准：叶片角度统一、均匀一致，叶片无变形、无裂纹、无磕碰损伤；叶片与风筒间隙均匀，无擦筒、无刮蹭，间隙控制在标准范围。
3、减速机/电机安装：设备底座固定牢固，减震措施到位；严格校正同轴度、水平度，传动位置端正，无偏移、无偏心受力。
4、皮带/传动调试：皮带松紧适度，过紧损伤轴承、过松打滑丢转；新皮带调试预留拉伸余量，运行8–12小时后二次复紧。
5、防护装置安装：风机防护网、护罩必须完整齐全、固定牢靠，严禁无防护试机、无防护运行。

七、管路、阀门系统安装规范

1、进出水管道、补水管道、溢流管道、排污管道按图纸走向精准排布，管道横平竖直、布局规整。
2、法兰对接垫片完整居中，对角均匀紧固，禁止强行对口、硬拉对接，避免管路应力导致后期开裂渗水。
3、管道独立设置支架、支墩，严禁利用冷却塔塔身承受管道重量，防止塔体变形、接口撕裂。
4、阀门安装方向正确、操作手柄便于检修操作，开关灵活、密封严密；管路坡度合理，排水、排气顺畅。
5、管路安装完成后进行分段试压，保压无渗漏、无泄压为合格。

八、电气系统安装规范

1、电机电缆、控制电缆走线规整，穿管防护、架空布置，无拖地、无碾压、无破损裸露。
2、接线紧固、压接可靠，接地接零保护到位，绝缘测试合格，杜绝漏电、虚接、发热隐患。
3、电控柜实现一机一闸一漏一箱，保护参数匹配电机功率，限位、过载、短路保护功能齐全。
4、变频控制设备参数调试匹配，转向、调速、启停逻辑正确，控制信号稳定可靠。

九、整机清洁与通水检查

1、全面清理塔内所有施工杂物、粉尘、废料，保证填料、管路、底盘干净无堵塞。
2、人工检查所有螺栓、卡扣、接口、密封部位，二次复紧复查，杜绝漏紧、虚紧。
3、缓慢通水冲洗系统，观察布水均匀度，清理喷头堵塞点位，调整布水角度，确保全域均匀淋水。
4、检查底盘、接口、管路法兰、排污口无渗水、无滴水、无溢水问题。

十、分级调试与试运行规范

1、空载点动调试

断电手动盘车，检查风机转动顺畅、无卡顿、无刮蹭；点动启停，确认风机旋转方向正确，无异响、无剧烈震动；空载连续试运行2小时，监测电机电流、电压、温升稳定，无异常工况。

2、负载通水调试

开启水泵系统，逐步提升流量至设计标准，观察填料淋水均匀、无偏流、无干区；调整风机运行频率与档位，匹配水温负荷；检测进出水温差、降温效果达到设计参数；全程观察设备无震动、无飘水、无漏水、无异常噪音。

3、连续试运行验收

整机连续稳定运行4–8小时，各项参数达标、无故障、无渗漏、无异常，即为安装调试合格，方可正式交付使用。

十一、安装验收标准

1、塔体端正、水平垂直达标，无倾斜、无变形、无松动晃动；
2、所有拼接缝、接口、法兰零渗水、零滴水；
3、风机运行平稳、无刮筒、无异响、无超标震动，转向正确；
4、布水均匀、无堵塞、无偏流、无大面积飘水；
5、管路排布规整、阀门操作顺畅、试压合格；
6、电气接地可靠、保护灵敏，运行电流温度正常；
7、降温效果达到设备铭牌及设计工况标准。

十二、安装常见通病整改禁忌

1、禁止基础不平强行紧固螺栓，造成塔体扭曲、长期漏水震动；
2、禁止省略密封胶条、少装螺栓、虚装卡扣，造成后期渗水漏风；
3、禁止管道重量压在塔体上，造成壳体变形、接口撕裂；
4、禁止风机间隙过小、皮带过紧、同轴度偏差大，引发烧机、震动、异响故障；
5、禁止不清理塔内杂物直接试机，造成填料堵塞、水质污染、喷头堵死；
6、禁止一次性满压通水、满速开机，避免应力集中、设备冲击损伤。

十三、收尾归档

安装调试完成后，整理安装记录、调试记录、隐蔽验收记录、设备资料、合格证、说明书，统一归档留存；现场清理整洁，做好成品保护，完成交接验收。
