在光伏与半导体产业的上游链条中，多晶硅生产被誉为“工业粮食的冶炼炉”。这一过程不仅涉及高温、高压、高能耗，更伴随着极其复杂的化学反应环境。作为多晶硅生产中不可或缺的公用工程，冷却塔不仅要承担巨大的热负荷，更要直面含氟废水、强酸碱性介质以及硅粉悬浮物的侵蚀。普通工业冷却塔的维修逻辑在这里完全失效，多晶硅厂冷却塔维修更换是一场针对“极端工况”的特种作战。本文将从材料耐腐性、防爆安全性、热工恢复性三个维度，为您呈现一份具备极高实战价值的行业深度指南。

一、 极端工况下的“生死考验”：多晶硅冷却塔为何必须特殊对待？

要理解多晶硅厂冷却塔维修更换的紧迫性与复杂性，首先必须剖析多晶硅生产环境对冷却设备的“毁灭性”打击。这绝非普通的循环水系统，而是一个充满化学活性的“反应场”。

1. 氢氟酸（HF）与强酸介质的腐蚀穿透

多晶硅生产的核心环节涉及三氯氢硅合成与还原，过程中不可避免地产生含氟化合物。即使经过中和处理，循环水中仍可能残留微量的氢氟酸或氟离子（F-）。

• 玻璃钢（FRP）的克星：氢氟酸能与玻璃钢中的二氧化硅发生化学反应，导致塔体和填料在短时间内出现“麻点”甚至粉化。普通环氧树脂涂层在含氟环境下会迅速起泡、脱落。
• 金属结构的电化学腐蚀：冷却塔的钢支架、管道法兰在酸性介质中，腐蚀速率是中性环境下的5-10倍。许多多晶硅厂的冷却塔仅运行3-5年，主梁就因锈蚀而承载力不足。
  因此，多晶硅厂冷却塔维修更换的第一要务就是解决“材质不兼容”问题，单纯的修补无异于“纸包火”。

2. 高硬度与硅粉的“双重结垢”

多晶硅生产用水多为硬水，且工艺中不可避免地会有微细硅粉进入循环系统。

• 碳酸钙与硅酸盐垢：在高温填料表面，钙镁离子迅速结晶，形成坚硬的水垢板结层。更棘手的是硅粉与垢体混合形成的“硅酸盐复合物”，其硬度接近石材，普通高压水枪难以清除。
• 填料堵塞：硅粉沉积在填料间隙，导致通风阻力剧增，风机电流飙升。多晶硅厂冷却塔维修更换往往不是因为设备坏了，而是因为“憋死”了——气路被堵死，热交换无法进行。

3. 防爆与洁净度的双重红线

多晶硅厂涉及氢气、三氯氢硅等易燃易爆介质，冷却塔通常位于防爆区。

• 防爆电气要求：冷却塔的风机电机、照明灯具、甚至维修用的电动工具，都必须是防爆型（Ex d IIB T4以上）。非防爆工具产生的火花可能引发灾难性爆炸。
• 颗粒物控制：作为高科技产业，多晶硅厂对环境洁净度有要求。冷却塔飘水携带的硅粉若沉降在厂区，会影响精馏车间的洁净度。多晶硅厂冷却塔维修更换必须包含高效收水系统的升级。

二、 精准诊断：多晶硅厂冷却塔维修更换的决策模型

在多晶硅行业，停机维修意味着巨大的产能损失。何时启动多晶硅厂冷却塔维修更换？必须基于数据的精准判断，而非经验主义。

1. 材质腐蚀深度的量化评估

• 超声波测厚：针对玻璃钢塔体，使用超声波测厚仪检测壁厚衰减率。当壁厚损失超过原设计的20%，或出现贯穿性裂纹时，必须列入多晶硅厂冷却塔维修更换计划。
• 金属锈蚀等级：对于钢结构，依据ISO 12944标准，当腐蚀等级达到C4（高腐蚀环境）且涂层起泡面积超过30%时，局部补漆已无意义，需整体除锈重涂或更换构件。

2. 热工性能的“逼近度”红线

• 逼近度（Approach）监测：多晶硅工艺对冷却水温极其敏感。如果冷却塔出水温度与湿球温度的差值（逼近度）持续高于5℃（设计值通常为3-4℃），说明填料的气水交换能力已衰竭。
• 飘水率与硅含量检测：收集飘水样本，检测其中的悬浮物（SS）和氟离子含量。若飘水率>0.005%且含氟量超标，说明收水器失效且存在环境污染风险，这是多晶硅厂冷却塔维修更换的环保合规底线。

3. 结构安全的“临界点”

多晶硅冷却塔通常高大（80-120米），且承受着巨大的风载荷。

• 垂直度观测：塔体倾斜度若超过H/1000（H为塔高），需立即进行结构校正或更换。
• 基础沉降：定期监测基础沉降量，不均匀沉降会导致塔体开裂。一旦发现沉降速率加快，多晶硅厂冷却塔维修更换需与地基加固同步进行。

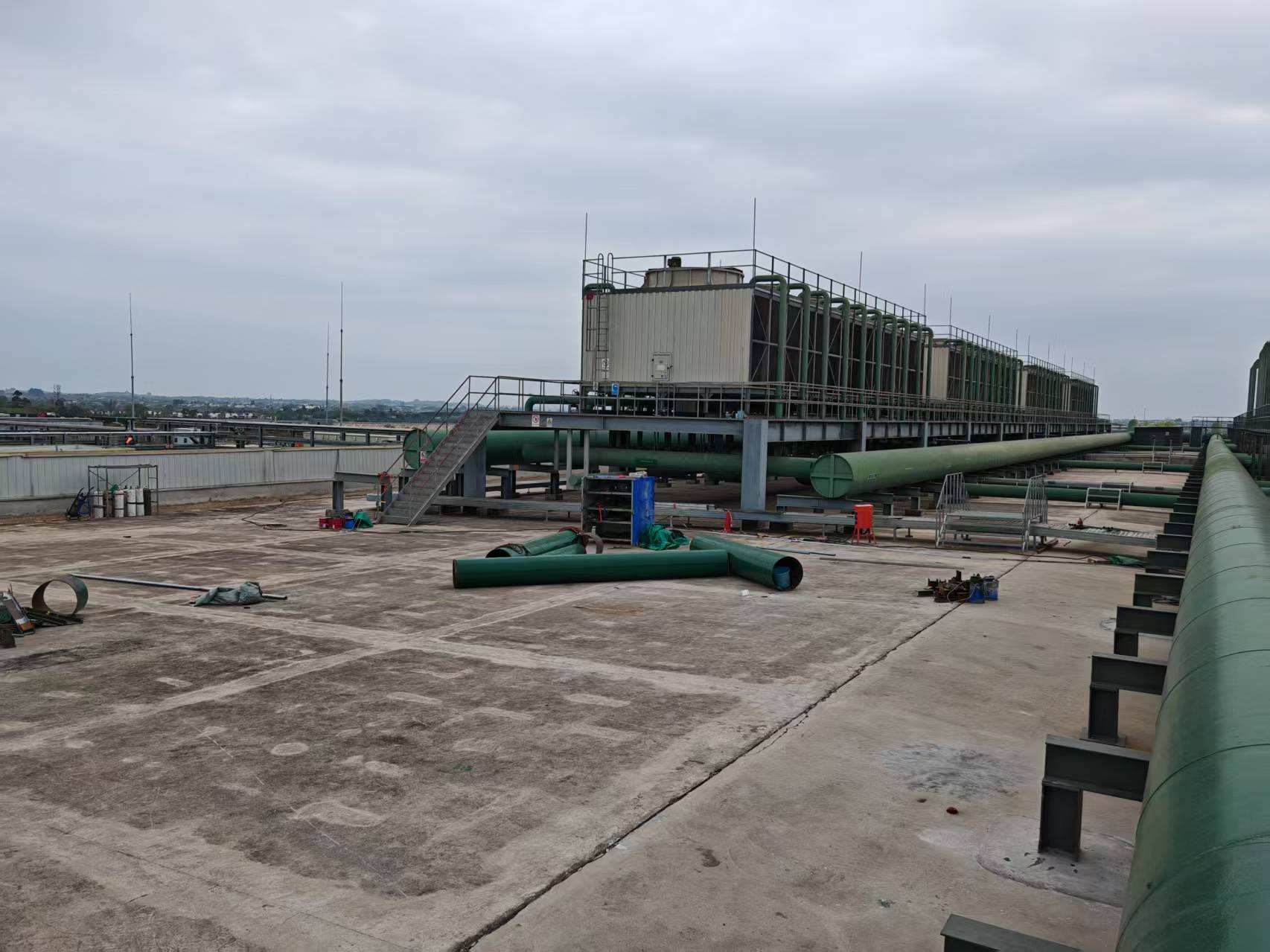

三、 核心工艺：多晶硅厂冷却塔维修更换的特种施工技术

多晶硅厂冷却塔维修更换不仅是技术活，更是“特种兵”作业。以下是行业标杆企业的标准施工流程：

1. 防爆区域的“无火花”拆除技术

• 冷切割工艺：严禁使用氧乙炔焰切割。必须采用水刀、等离子切割（需配备火花捕集器）或机械锯切。
• 工具防爆等级：所有施工工具（扳手、锤子、手电钻）必须为铜合金材质或具有防爆认证，并在进场前由安全部门逐一检查。
• 动火作业审批：这是多晶硅厂冷却塔维修更换中最严格的环节。需办理特级动火证，气体分析合格（可燃气体浓度<0.5%），并配备两名专职安全员全程监护。

2. 耐腐材质的“降维打击”式升级

在多晶硅厂冷却塔维修更换中，选材是决定寿命的核心：

• 填料升级：
  • 淘汰普通PVC：严禁使用回收料PVC。
  • 首选PVDF（聚偏氟乙烯）：PVDF具有极佳的耐酸碱、耐氧化性能，可耐受150℃高温，且表面光滑不易结垢。虽然成本高，但在多晶硅环境下，其寿命是PVC的3倍以上。
  • 蜂窝式结构：采用大孔径蜂窝填料，减少硅粉堵塞风险，同时保持高比表面积。
• 管道与配水系统：
  • 主管道：更换为316L不锈钢管或FRP管（内衬PVDF），杜绝镀锌管。
  • 喷头：选用不易堵塞的低压力喷头，并在进水口加装自清洗过滤器（滤网目数≤1mm），防止硅颗粒堵塞。
• 收水器：必须使用高效收水器（如多折波或蜂窝式），材质为PP或PVDF，确保飘水率控制在0.001%以内，阻断含氟气溶胶扩散。

3. 结构防腐的“三涂一布”工艺

针对钢结构冷却塔或混凝土塔的钢构件，多晶硅厂冷却塔维修更换需执行军工级防腐标准：

• 表面处理：喷砂除锈至Sa2.5级，露出金属光泽。
• 底漆：环氧富锌底漆（针对喷砂面）或环氧铁红底漆（针对手工除锈），提供阴极保护。
• 中间漆：环氧云铁中间漆，增加涂层封闭性。
• 面漆：聚氨酯面漆或氟碳漆，耐候性强，抗紫外线。
• 玻璃钢增强：对于腐蚀严重的梁柱，在涂层外再包裹一层短切毡和树脂，形成“玻璃钢增强层”，这是多晶硅厂冷却塔维修更换中延长结构寿命的关键绝招。

四、 质量控制与验收：多晶硅厂冷却塔维修更换的“零缺陷”标准

在多晶硅行业，维修质量直接关联产品良率。多晶硅厂冷却塔维修更换的验收绝不仅仅是“不漏水”。

1. 热工性能验收（PQ测试）

必须在满负荷、夏季高温工况下连续运行72小时：

• 出水温度：必须达到设计值（如32℃±0.5℃）。
• 逼近度：实测值≤设计值+0.5℃。
• 飘水率：使用精密采样器检测，必须≤0.001%。
• 硅含量：循环水中悬浮物含量需恢复至投运初期水平（通常<10mg/L）。

2. 防爆与安全验收

• 接地电阻：所有金属构件的接地电阻≤4Ω，防止静电积聚引发爆炸。
• 防爆电气：电机、灯具的防爆等级标识清晰，且与区域防爆分区匹配。
• 噪声控制：距离塔体1米处噪声≤85dB(A)，避免影响中控室人员操作。

3. 资料与合规性移交

多晶硅厂冷却塔维修更换必须移交“一塔一档”资料：

• 材质合格证（特别是PVDF、316L不锈钢的材质单）。
• 隐蔽工程影像资料（钢筋绑扎、焊缝探伤、防腐层厚度检测）。
• 防爆电气设备的合格证与校准证书。
• 新版操作与维护手册（SOP），需特别标注多晶硅工况下的巡检重点（如每日检测氟离子浓度）。

五、 常见误区与“血泪教训”

在多晶硅厂冷却塔维修更换的实践中，以下误区曾导致多起严重事故：

• 误区一：“为了省钱，填料还用PVC的”
  • 后果：某多晶硅厂维修后仅3个月，填料因氢氟酸腐蚀发生坍塌，碎片堵塞冷凝器，导致精馏塔超压停车，损失惨重。
  • 专家警示****：多晶硅厂冷却塔维修更换必须选用PVDF或改性PP材质，这是不可逾越的红线。
• 误区二：“防腐就是刷两遍漆”
  • 后果：涂层未做表面处理，直接刷在锈迹上，3个月后起皮脱落，钢结构迅速锈蚀穿孔。
  • 专家警示：必须执行“喷砂除锈+底漆+中间漆+面漆”的四步工艺，对于关键承重件，必须增加玻璃钢包裹层。
• 误区三：“施工不用办动火证，偷偷干”
  • 后果：某厂在未办理动火证的情况下切割管道，焊渣引燃了附近的电缆沟，险些引发氢气爆炸。
  • 专家警示****：多晶硅厂冷却塔维修更换必须严格执行LOTO（挂牌上锁）和动火审批制度，安全员不到场，坚决不开工。

六、 智能化升级：多晶硅厂冷却塔维修更换的未来形态

随着工业4.0的推进，多晶硅厂冷却塔维修更换正在演变为“数字化改造”的契机。

• 在线腐蚀监测：在塔体关键部位安装腐蚀挂片或电化学探针，实时传输腐蚀速率数据。当腐蚀速率超过阈值时，系统自动预警，实现“视情维修”。
• AI加药优化：根据循环水的pH值、电导率、浊度实时数据，AI算法自动调节阻垢剂和杀菌剂的投加量，既防止结垢腐蚀，又避免药剂浪费。
• 数字孪生运维：建立冷却塔的3D模型，集成气象数据、工艺负荷数据。在多晶硅厂冷却塔维修更换前，可在虚拟环境中模拟不同材质、不同填料的运行效果，辅助决策选型。

结语

多晶硅厂冷却塔维修更换绝非普通的设备检修，它是多晶硅生产安全、稳定、长周期运行的基石。面对氢氟酸腐蚀、硅粉结垢、防爆安全等多重挑战，唯有坚持“材质升级、工艺严控、合规优先”的原则，才能从根本上解决问题。

对于多晶硅企业的管理者而言，理解多晶硅厂冷却塔维修更换的深层逻辑，就是理解“工欲善其事，必先利其器”的真谛。不要为了节省一次性的维修成本而埋下长期的停产隐患。选择具备化工防腐资质、防爆施工经验的专业团队，执行高于国标的维修标准，是每一家多晶硅企业必须坚守的底线。

在未来的光伏与半导体竞争中，冷却塔的健康状态将直接折射出企业的运维水平。多晶硅厂冷却塔维修更换，修的是设备，保的是产能，赢的是未来。

（注：本文所述技术规范基于《多晶硅企业单位产品能源消耗限额》GB 29447-2012及《工业循环水冷却塔设计规范》GB/T 50102-2014。多晶硅厂冷却塔维修更换属于高风险作业，具体方案需由具备石油化工/精细化工检修资质的专业机构，结合现场防爆分区图及水质分析报告进行定制化设计与施工。）
