从结构力学到运维管理：揭秘冷却塔填料局部塌了背后的隐形杀手与系统解决方案

在工业循环水系统的日常运维中，最让工程师头疼的突发状况莫过于巡检时抬头一看，发现冷却塔填料局部塌了。这种结构性的物理损伤不同于普通的结垢或生物粘泥堵塞，它往往伴随着布水严重不均、散热效率断崖式下跌，甚至可能引发填料碎片随水流进入冷凝器，导致主机组停机的灾难性后果。作为一名在冷却塔维修行业摸爬滚打二十年的专家，我见过太多因为忽视早期征兆，最终导致冷却塔填料局部塌了而不得不整机更换的惨痛案例。今天，我们就来彻底剖析这一故障，教你如何在冷却塔填料局部塌了的危机中力挽狂澜，并构建一套让冷却塔填料局部塌了不再发生的防御体系。

---

一、 现象解码：为什么偏偏是你的冷却塔填料局部塌了？

当我们在讨论冷却塔填料局部塌了时，我们首先要明白，填料不仅仅是换热介质，它更是一个精密的力学结构。绝大多数现代冷却塔采用的PVC或PP波纹填料，虽然设计寿命可达15-20年，但在特定恶劣工况下，冷却塔填料局部塌了往往只需要几个月甚至几周。

1. 水力学冲击：看不见的“千斤顶”

这是导致冷却塔填料局部塌了最直接的物理原因。冷却塔布水器喷出的水流具有极大的动能，正常情况下，填料的波纹结构能将垂直冲击力转化为均匀的膜状流。但是，如果布水器发生堵塞或损坏，某个喷孔水量激增，或者长期偏流运行，局部填料承受的水流冲击力会超过其抗弯强度。一旦支撑筋条发生微小形变，水流就会集中冲击该点，形成恶性循环，最终导致冷却塔填料局部塌了。特别是在冬季结冰地区，冰凌的不均匀堆积也会产生类似的集中载荷，诱发冷却塔填料局部塌了。

2. 材料老化与脆化：时间的腐蚀

“塑料也会老化”是很多运维人员的盲区。紫外线（UV）是填料的头号杀手。普通PVC填料在户外暴晒3-5年后，分子链会断裂，表现为颜色发黄、韧性下降、变脆。此时，哪怕是正常的风吹抖动，都可能导致脆裂。更危险的是化学腐蚀，如果循环水pH值长期偏离中性（6.5-8.5），或者氧化性杀菌剂（如次氯酸钠）投加过量，会加速填料的化学降解。当材料强度低于设计阈值，冷却塔填料局部塌了就成了必然事件。

3. 结构支撑失效：地基不稳的灾难

填料是放在支撑格栅上的。如果支撑格栅采用的钢材锈蚀严重，或者安装时固定不牢，格栅变形下沉，填料就会失去依托。这种因底层支撑失效引发的冷却塔填料局部塌了，通常呈现出大面积、规律性的塌陷特征。此外，频繁的停机开机导致热胀冷缩，螺栓松动，也会造成格栅位移，进而引起冷却塔填料局部塌了。

4. 外部荷载与异物撞击

在某些工业环境下，冷却塔填料局部塌了可能源于外部暴力。比如强台风携带的杂物撞击填料层，或者上方检修人员不慎踩踏（很多人以为填料能站人，其实大部分薄膜填料承重极差）。甚至鸟类在填料内部筑巢，其重量和分泌物的腐蚀也可能成为压垮骆驼的最后一根稻草，导致局部冷却塔填料局部塌了。

---

二、 紧急响应：发现冷却塔填料局部塌了后的黄金24小时

一旦确认冷却塔填料局部塌了，每一分钟的延误都在增加系统的能耗和安全风险。作为专家，我建议立即启动以下“黄金24小时”应急预案。

1. 安全隔离与负荷转移

冷却塔填料局部塌了往往伴随着碎片脱落。第一步必须切断该塔的运行，关闭进出水阀门，悬挂“禁止操作”警示牌。如果是多塔系统，立即将负荷转移至备用塔，避免生产波动。如果只有单塔，需紧急启用临时喷淋设施或联系移动冷源车，防止工艺介质超温。

2. 损伤评估：量化“塌了”的程度

不要只凭肉眼判断。需要专业人员佩戴安全带进入塔内，或者使用无人机进行近距离拍摄。评估内容包括：

• 塌陷面积：是单根填料还是整个区块？
• 塌陷深度：是表面下沉还是完全垮塌？
• 碎片分布：填料碎片是否掉入集水池？是否堵塞了滤网？
• 连带损伤：支撑格栅是否变形？布水管是否被砸断？
  只有精准评估，才能决定是修补还是更换。轻微的冷却塔填料局部塌了可能只需复位，严重的则必须整体更换。

3. 清理现场：防止二次灾害

冷却塔填料局部塌了产生的PP/PVC碎片是循环泵的杀手。必须立即组织力量清理集水池和吸水井。使用抓斗或高压水枪将碎片捞出，并检查水泵叶轮是否有划痕。同时，对循环水管道进行临时排污，防止碎片进入板换或冷凝器。这一步处理不好，冷却塔填料局部塌了的次生灾害比主灾害更严重。

4. 临时恢复：抢修期间的过渡方案

为了不影响生产，在制定长期修复方案的同时，可以采取临时措施。例如，在塌陷区域上方覆盖密目网，或者安装临时导流板，利用未塌陷区域维持部分散热能力。虽然效率会下降，但能避免系统完全瘫痪。这种应急处理是应对冷却塔填料局部塌了的关键缓冲。

---

三、 修复工艺：针对冷却塔填料局部塌了的精准施策

修复冷却塔填料局部塌了不是简单的“哪里坏了补哪里”，它需要根据塌陷原因、填料类型和现场工况制定个性化方案。

1. 支撑结构修复：治本之策

如果冷却塔填料局部塌了是因为支撑格栅锈蚀或变形，单纯换填料是治标不治本。必须先对格栅进行除锈、防腐或加固。

• 除锈防腐：使用电动工具打磨至Sa2.5级，喷涂环氧富锌底漆+环氧云铁中间漆+氯化橡胶面漆。
• 加固技术：对于下沉的格栅，可采用碳纤维布包裹加固或增设辅助支撑梁。
• 材质升级：将原来的普通碳钢格栅更换为热镀锌钢或304不锈钢格栅，从根源上杜绝因锈蚀导致的冷却塔填料局部塌了。

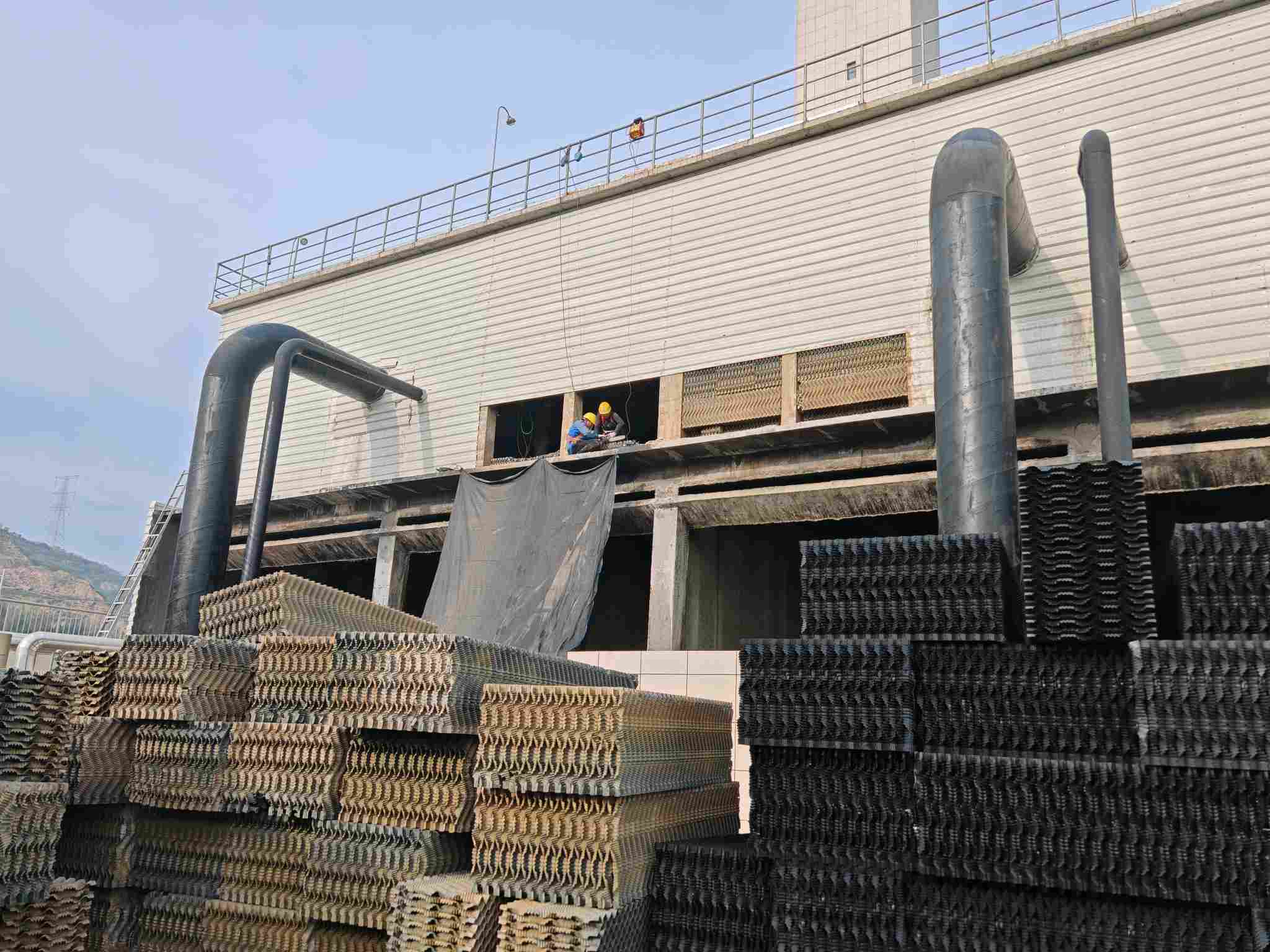

2. 填料更换与重组：精细化操作

对于已经发生冷却塔填料局部塌了的区域，通常建议整层或整区更换，而不是零星修补，以保证气流组织的均匀性。

• 选型优化：借此机会将普通PVC填料升级为宽流道、高强度的PP填料或陶瓷填料。例如，采用梯形波或折波交错的填料，其抗风压能力比正弦波高30%，能有效抵抗未来可能发生的冷却塔填料局部塌了风险。
• 安装规范：这是最容易被忽视的环节。填料必须紧密堆叠，上下对齐，严禁留有“V”字形缺口。螺栓紧固要适度，过紧会压坏填料，过松会导致运行抖动。专业的安装能显著降低冷却塔填料局部塌了的复发率。

3. 布水系统校准：消除水力偏流

既然水力冲击是导致冷却塔填料局部塌了的主因，修复时必须同步校准布水器。

• 水平度调整：使用激光水平仪校准布水管，误差控制在±2mm以内。
• 喷孔清理与更换：使用高压水枪疏通所有喷孔，破损的喷嘴必须更换为同型号新件。
• 流量测试：在集水槽出水口设置临时堰板，测量每个布水单元的流量，确保均匀度达到95%以上。只有布水均匀，才能避免局部应力集中引发的冷却塔填料局部塌了。

4. 粘接与加固技术：针对轻微塌陷

对于仅有轻微下沉但未完全垮塌的冷却塔填料局部塌了情况，可以采用专用胶水进行粘接修复。

• 胶水选择：必须使用UPVC或PP专用粘接剂，普通胶水耐水性差，遇水即溶。
• 操作工艺：将塌陷的填料抬起，清理接触面灰尘，均匀涂胶后压实，并用木条或重物固定24小时以上。
• 辅助固定：在填料层中部增加一道绳索或不锈钢丝网，作为“安全带”，限制填料的进一步位移，防止冷却塔填料局部塌了范围扩大。

---

四、 深度预防：如何从根本上杜绝冷却塔填料局部塌了？

修复只是亡羊补牢，预防才是上策。如何减少冷却塔填料局部塌了的风险，需要建立一套涵盖设计、选材、运维的全生命周期管理体系。

1. 源头控制：科学选型与设计

冷却塔填料局部塌了的隐患往往在设计阶段就埋下了。

• 气水比校核：设计时不能只看换热面积，必须校核气水比。对于高负荷塔，应选用壁厚更厚（0.35mm以上）、波距更大的填料。
• 支撑强度计算：支撑格栅的设计承载力应留有至少2.0的安全系数，除了承受填料静荷载，还要考虑检修人员重量（通常按100kg/m²计算）和积雪荷载（北方地区）。
• 防飘设计：加装高效除水器，减少高速水滴对填料侧面的长期冲刷侵蚀，这种微观损伤累积也会导致冷却塔填料局部塌了。

2. 材质升级：抗老化与高强度

材料是抵抗冷却塔填料局部塌了的基础。

• 抗UV配方：选择添加了足量炭黑或抗紫外线助剂的填料，其耐候性比普通料高出一倍。
• 阻燃改性：对于化工类企业，选用阻燃级填料，防止火灾隐患（虽然火灾不常见，但会瞬间导致大面积冷却塔填料局部塌了）。
• 亲水防污涂层：表面涂覆纳米涂层，减少污垢附着，避免因积垢增重导致的塌陷。重量减轻了，冷却塔填料局部塌了的概率自然降低。

3. 运维精细化：从“坏了再修”到“预知维护”

传统的定期检修往往周期过长，无法及时发现冷却塔填料局部塌了的前兆。

• 压差监测：在填料层上下安装差压变送器。正常运行压差通常在30-50Pa。如果压差突然下降，可能意味着填料塌陷导致通风短路；如果压差急剧上升，可能是堵塞或碎片堆积。压差异常是冷却塔填料局部塌了最灵敏的报警信号。
• 振动监测：在填料支撑结构上安装加速度传感器。冷却塔填料局部塌了前通常会伴随结构松动产生的异常振动频率。
• 视觉AI巡检：利用塔内安装的摄像头，结合图像识别算法，自动识别填料的破损、变形和塌陷。一旦发现冷却塔填料局部塌了的迹象，系统自动推送工单。

4. 操作规范：避免人为损坏

很多冷却塔填料局部塌了是“踩”出来的。

• 严禁踩踏：在填料上方铺设检修通道（走道板），并设立明显警示标识。必须进入填料区时，需铺设木板或橡胶垫分散压力。
• 冬季防冻操作：冬季停机时，必须排空塔内积水，防止结冰膨胀撑裂填料。对于不停机的塔，需加大旁通流量或投加乙二醇，防止冰柱形成造成的冷却塔填料局部塌了。
• 化学药剂管理：严格控制杀菌剂和阻垢剂的浓度和pH值。定期检测填料的剩余强度，一旦发现脆化迹象，立即安排更换，不要等到冷却塔填料局部塌了才行动。

---

五、 专家视角：关于冷却塔填料局部塌了的常见认知误区

在解决冷却塔填料局部塌了的问题上，存在几个普遍的误区，这些误区往往导致维修资金的浪费甚至事故的扩大。

• 误区一：“只是局部塌了一点，不影响运行，不用管”
  • 真相：冷却塔填料局部塌了具有极强的“传染性”。塌陷会改变气流分布，导致周边填料受力不均，塌陷范围会在短时间内呈指数级扩大。今天只是塌了一平米，下周可能就是十平米。必须立即处理。
• 误区二：“把塌陷的填料塞回去就行，不用换新的”
  • 真相：发生过冷却塔填料局部塌了的填料，其分子结构已经发生了不可逆的塑性变形或微裂纹，弹性模量大幅下降。强行复位后，其抗风压能力可能只有新填料的30%，极易二次塌陷。
• 误区三：“只要支撑架没断，填料就不会塌”
  • 真相：填料自身的刚度同样重要。在强风天气下，填料会像帆一样承受巨大的风压。如果填料材质过软，即使支撑架完好，也会发生整体鼓包甚至冷却塔填料局部塌了。
• 误区四：“用更贵的填料就能彻底解决塌陷”
  • 真相：没有最好的填料，只有最合适的填料。如果布水不均的问题不解决，用金刚石填料也会被冲垮。解决冷却塔填料局部塌了必须是系统工程，单一材料升级无效。

---

六、 案例复盘：一次典型的冷却塔填料局部塌了事故分析

为了更直观地说明问题，我们来看一个真实的案例。某大型化工园区的一台1000吨逆流式冷却塔，运行5年后突发冷却塔填料局部塌了。

• 现象：巡检发现塔东南角填料层下沉约1.5米，下方集水池漂浮大量PP碎片，出水温度比设计值高出4℃。
• 原因调查：
  1. 直接原因：布水器东南角的一个喷孔因水垢堵塞，水流改道冲击相邻喷孔，导致局部水流速超过设计值2倍，冲垮填料支撑筋。
  2. 间接原因：支撑格栅采用的普通角钢，因长期处于高湿热环境，锈蚀严重，有效截面减小30%，无法提供足够支撑力。
  3. 管理原因：近两年未进行填料强度检测，且药剂投加系统故障，阻垢剂浓度长期不足，加速了布水管结垢。
• 后果：填料碎片被吸入循环水泵，造成叶轮平衡盘磨损，紧急停机维修7天，直接经济损失超百万元。
• 整改措施：
  1. 更换全部填料为加强型PP宽流道填料。
  2. 将支撑格栅升级为热镀锌钢，并增加斜撑加固。
  3. 安装自动加药系统和在线浊度仪，并在布水管上加装压力表进行流量平衡调试。
  4. 建立填料健康档案，每季度进行一次红外热成像检测。

这个案例深刻地告诉我们，冷却塔填料局部塌了从来不是单一因素的结果，而是管理、设计、运维多重漏洞的叠加。

---

七、 总结与行动指南

冷却塔填料局部塌了，看似是一个结构性的物理故障，实则是冷却塔全生命周期管理水平的试金石。它警示我们：填料不仅是换热器，更是承重构件；冷却塔不仅需要热工计算，更需要力学计算。

面对冷却塔填料局部塌了，我们的行动指南应该是：

1. 立即响应：停机、隔离、清理碎片，防止次生灾害。
2. 精准诊断：查明是水力冲击、材料老化还是支撑失效，对症下药。
3. 系统修复：不仅换填料，更要修格栅、调布水、升级材料。
4. 长效预防：引入智能监测，规范操作流程，建立预防性维护机制。

在未来的工业维护中，随着新材料（如石墨烯增强复合材料）和数字化技术（如数字孪生）的应用，我相信冷却塔填料局部塌了这类故障将越来越少。但在那之前，每一位运维工程师都必须对冷却塔填料局部塌了保持高度警惕。因为在冷却塔的世界里，结构的完整性就是安全的底线。

不要等到冷却塔填料局部塌了那一刻才去寻找解决方案。从现在开始，检查你的布水器，测试你的填料强度，加固你的支撑架。让我们共同努力，让冷却塔填料局部塌了成为历史名词，让每一座冷却塔都稳固如山，高效运行。
